こんにちは！



メカニックの國分です(^O^)





本日は用品取付作業のご紹介です！





MAZDA ROADSTER [ND5RC]







マツダのNDロードスターです(^O^)



クスコ製の機械式LSD取付作業で

入庫になりました！

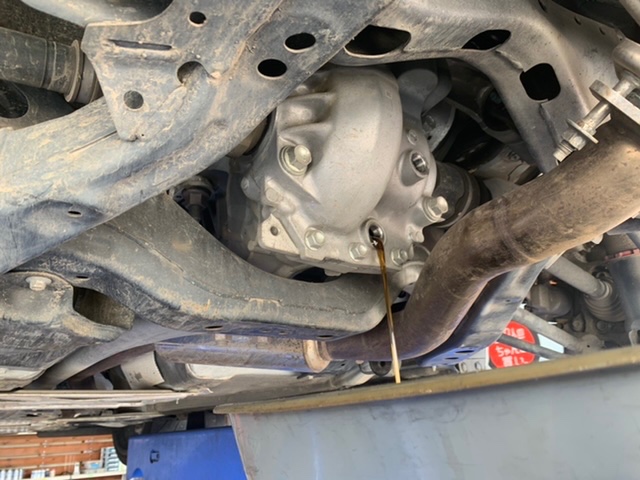

取付部品を確認したら早速作業に入り

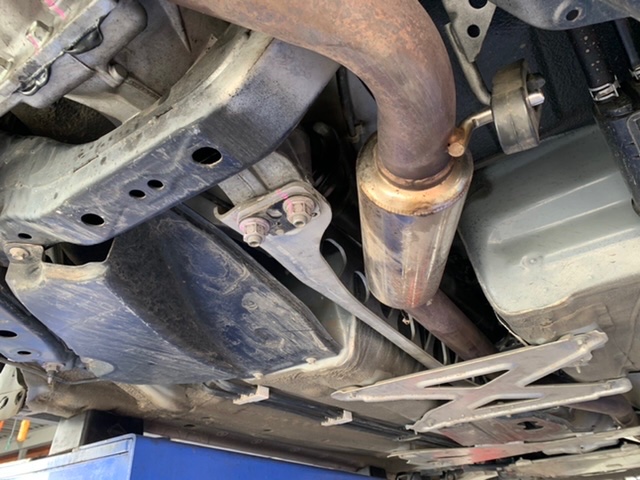

デフケースを降ろす準備をしていきます！

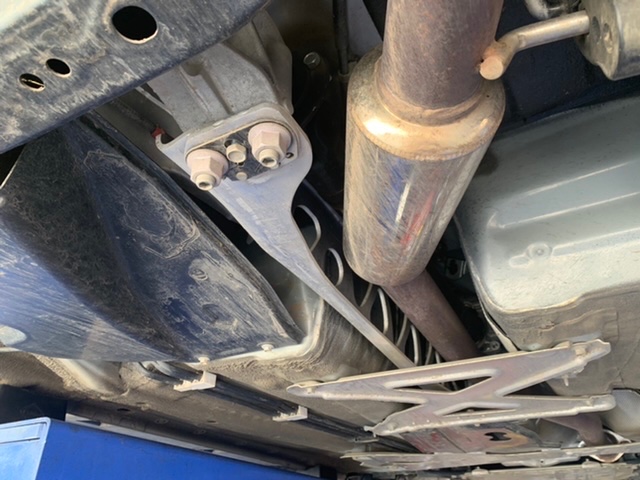

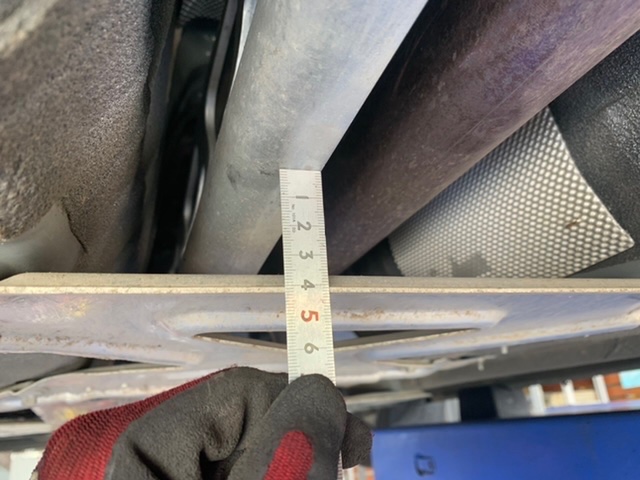

パワープラントフレームの高さの測定

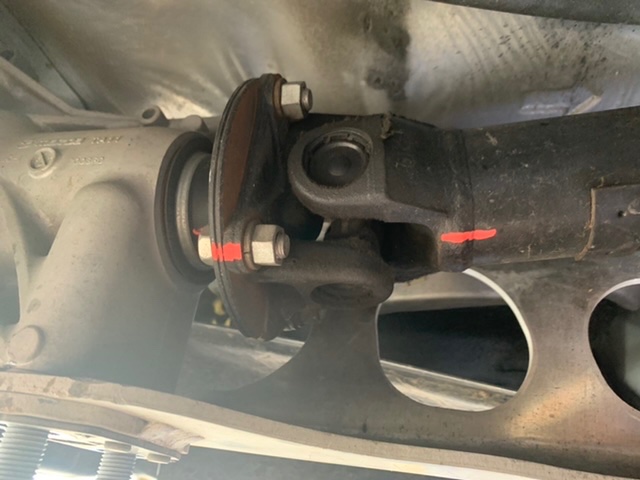

マーキング等を行い部品を外していきます(^O^)

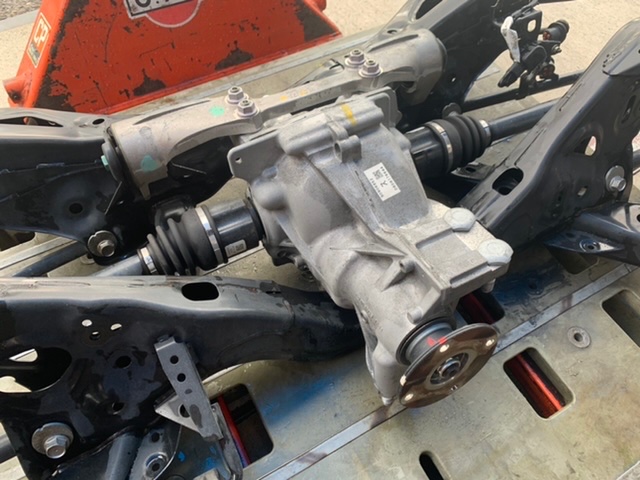

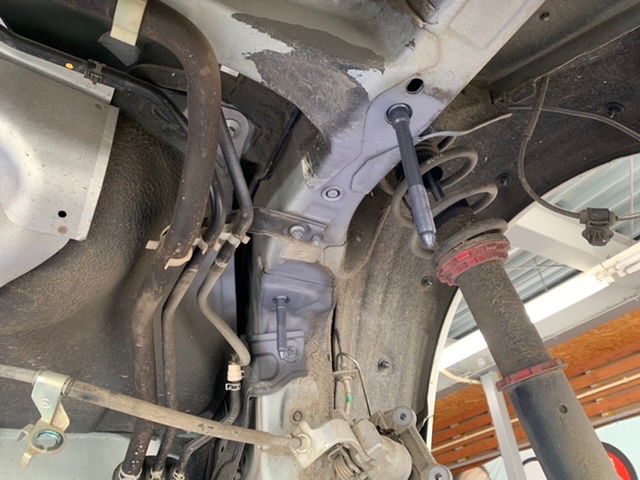

諸々外してメンバーごと降ろしました！

知恵の輪みたいにデフケースだけ

外すやり方もあるみたいですが

無駄に腕力使いたくなかったので

丸々降ろす方向で作業を進めました(^O^)

















ケースを外したら作業台に場所を移動して

バラシ作業、組付作業に入っていきます(^O^)















NDロードスター の場合ケースカバーと

一体でサイドベアリングが固定になるので

バックラッシュ測定の際は

治具が必要になります(^O^)



自分がデフの組付作業を担当させて頂く時は

バラシ前と組付後の測定値を

必ず見るようにしています(^O^)



ベアリングを抑える治具は別途用意して

作業を行いました！









リングギア取付

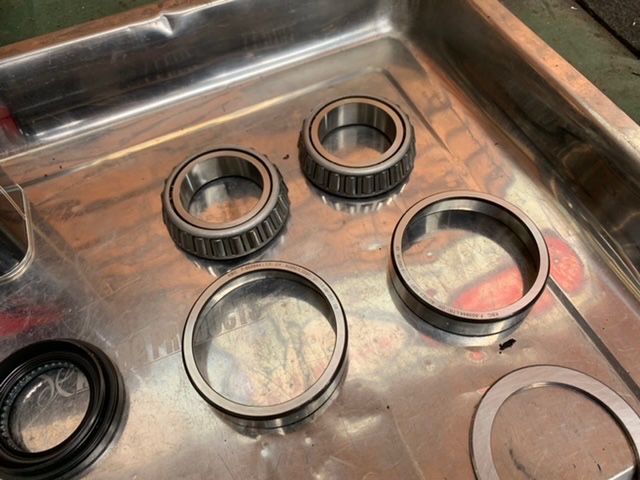

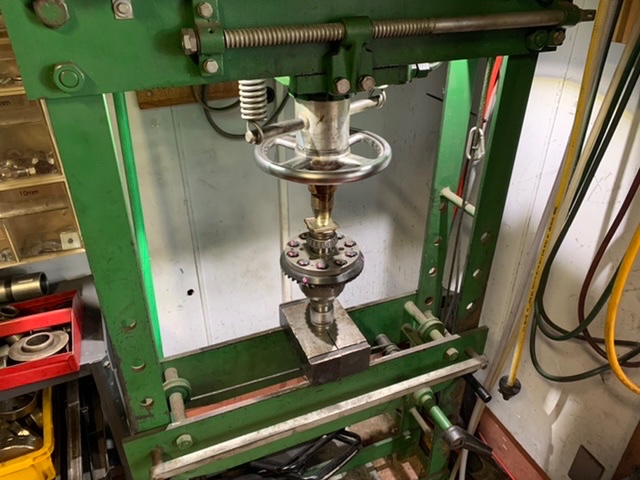

サイドベアリング取付









バックラッシュ測定





歯当たり確認

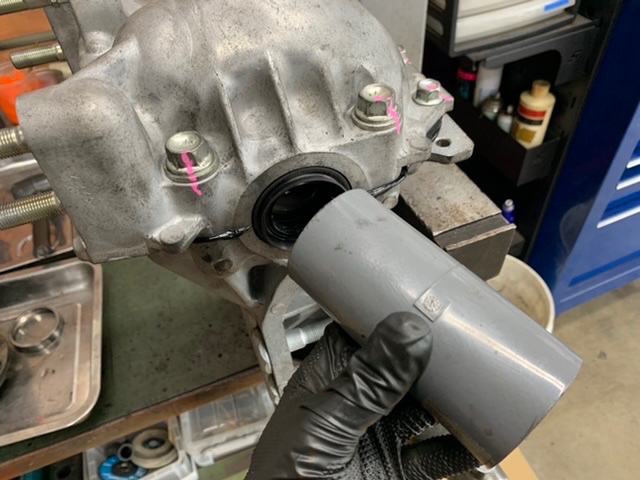

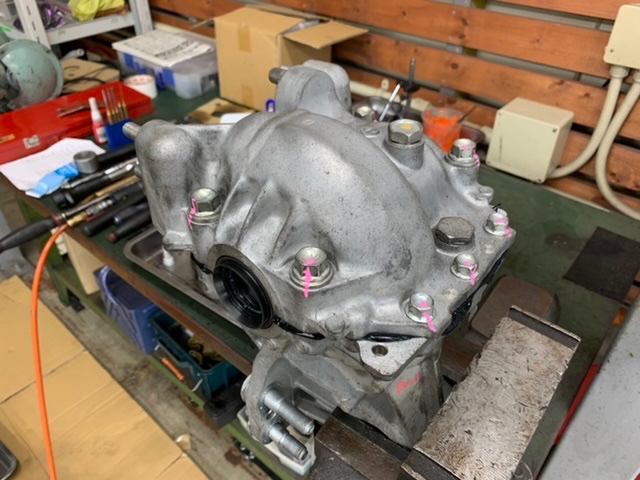

カバーを組付したら

オイルシールも交換していきます(^O^)

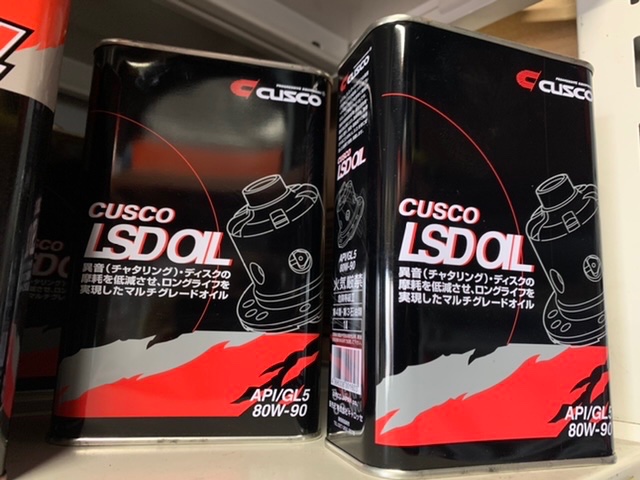

デフオイルもクスコ製を使用しました(^O^)

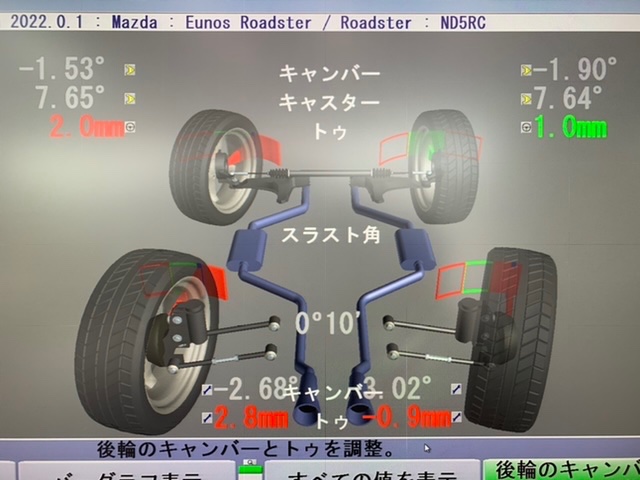

4輪アライメント測定&調整







メンバーの脱着になったので

アライメント作業も行いました(^O^)





調整前

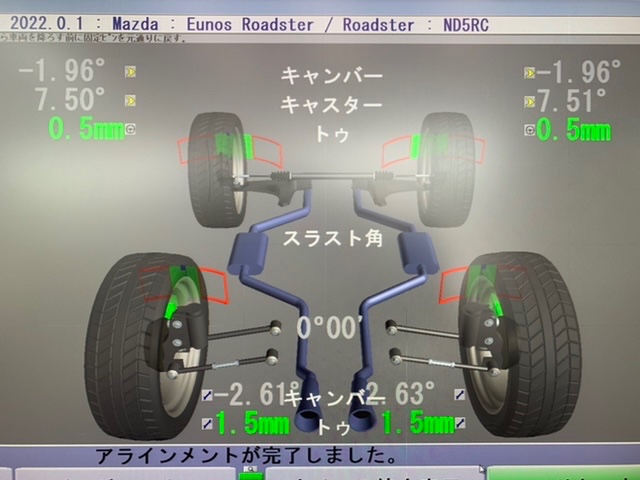

調整後





調整はリアのキャンバー、トー

フロントのキャスター、キャンバー、トーの

調整になりました(^O^)











作業のご依頼、誠にありがとうございました！



またのご利用を心からお待ちしております(^O^)





以上國分でした！
