◆TOYOTA YARIS CROSS [MXPJ15]　TANABE DEVIDE UP210 取付・4輪アライメント測定&調整・下廻り防錆コーティング◆





こんにちは！





メカニックの國分です(^O^)



本日は用品取付、4輪アライメント作業、

防錆コーティング施工作業のご紹介です！







TOYOTA YARIS CROSS [MXPJ15]















トヨタのヤリスクロスです(^O^)



弊社では初めての入庫になりました！











TANABE DEVIDE UP210







まず最初にスプリング交換作業です(^O^)



TANABE製リフトアップスプリングの取付になりました！

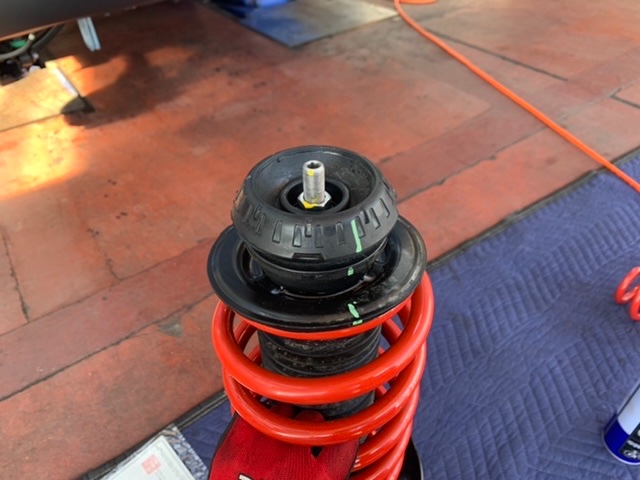

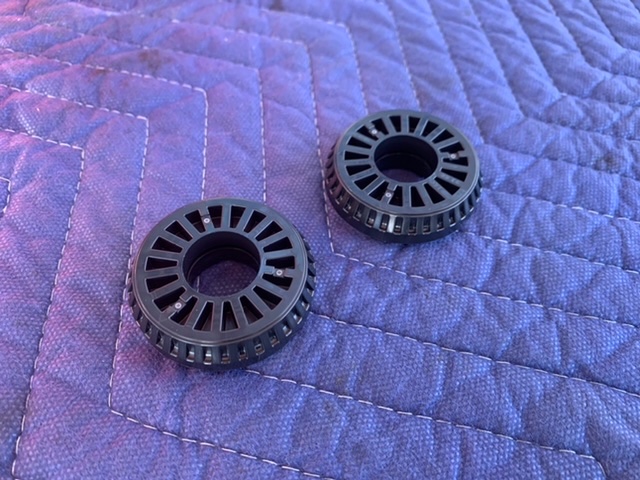

アッパーマウント部分のスラストベアリングも

新品へ交換しました(^O^)

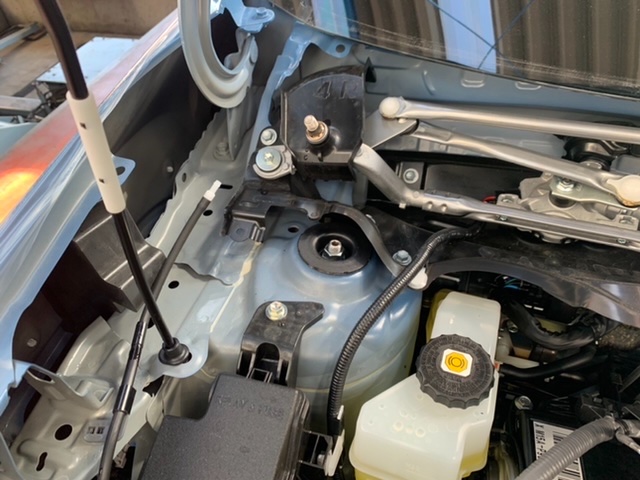

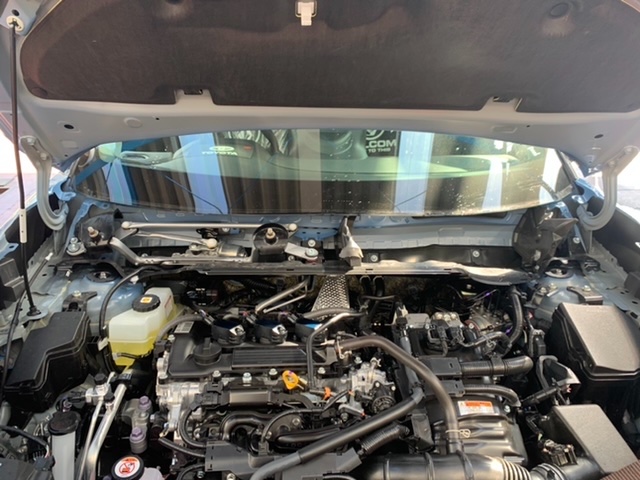

今回はワイパーカウル部分を外して作業したんですが、

外さなくても作業はできそうでした(^O^)

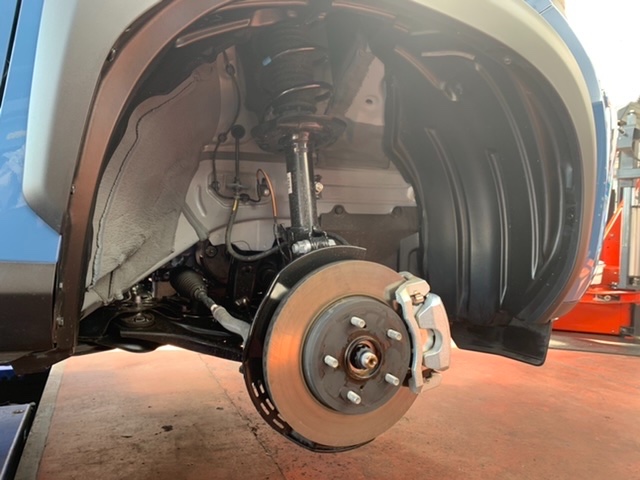

フロントスプリング脱着作業

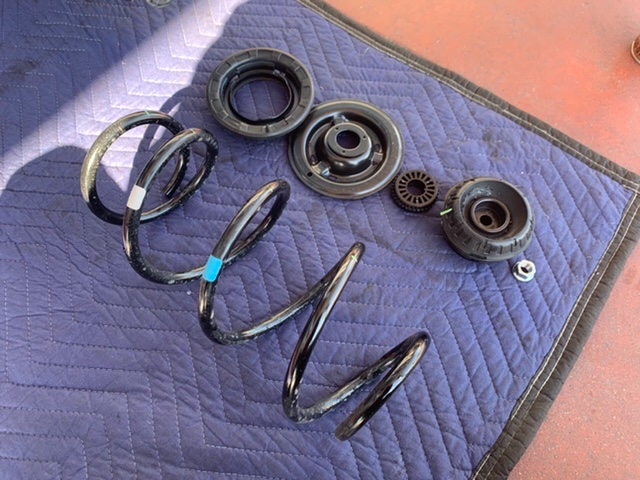

ショックをバラすと部品はこんな感じでした⬆︎⬆︎

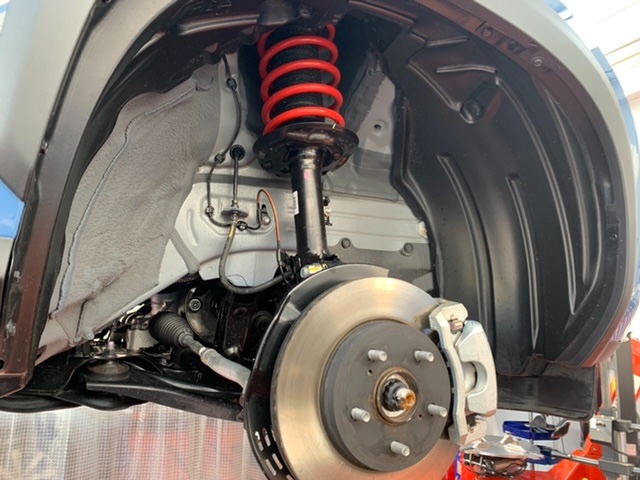

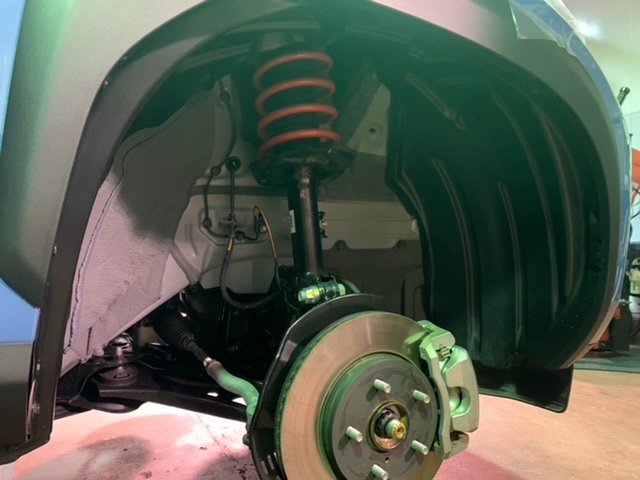

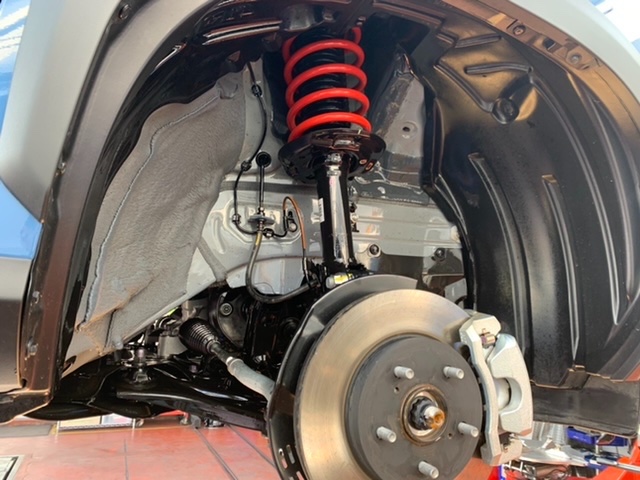

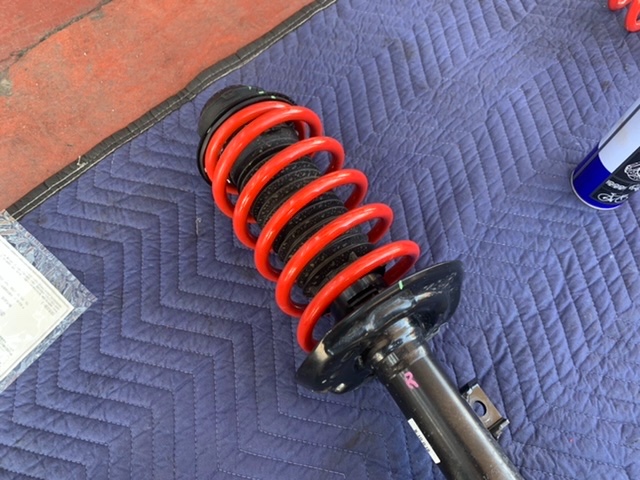

組付完了です⬆︎⬆︎⬆︎⬆︎⬆︎

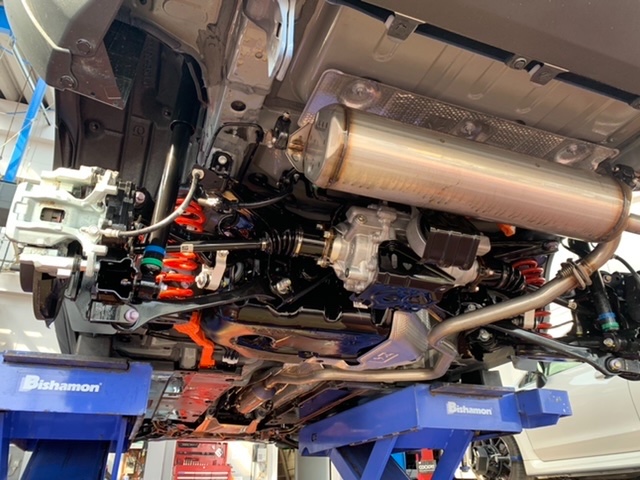

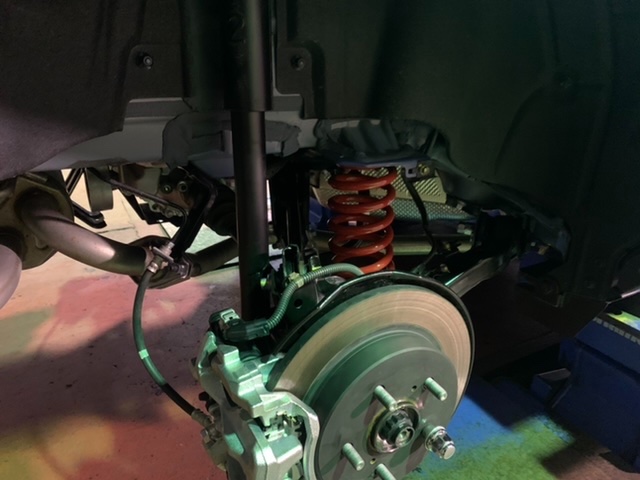

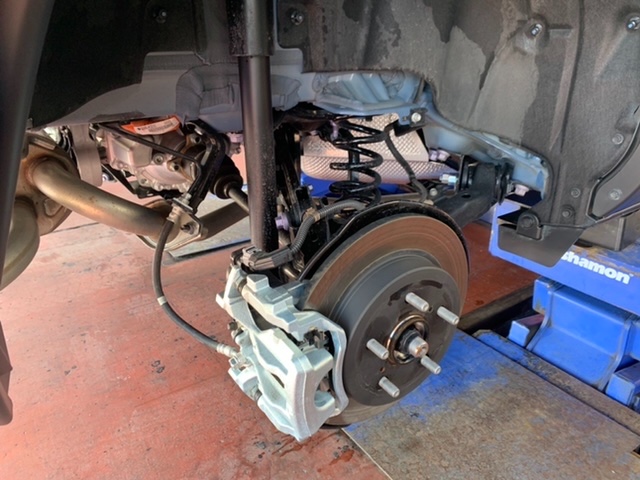

リアスプリング脱着作業







続いてリアの作業です(^O^)



片側はアーム類をバラシて

作業に取り掛かったんですが……

このやり方だと結構大変でした(^_^;)





もう片方は小さめのスプリングコンプレッサー

でバネを思い切り縮めて2人がかりで作業で

うまく入りました(^O^)

工具があればアームをバラす必要無く

スプリングの縮めだけでいけますが

力のかかり方がもの凄いので

適正なスプリングコンプレッサーや

工具を使用しないと危ないと感じました(^_^;)





今回の作業を元にして次回に

しっかり繋げていきたいと思います(^O^)











光軸確認・調整







作業後は光軸の確認・調整も行いました(^O^)

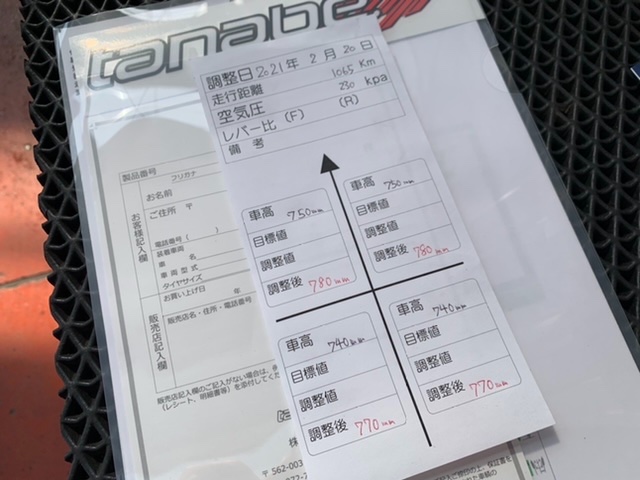

車高測定（取付前と取付後）











車高は純正から前後約30mm

上がっていました(^O^)

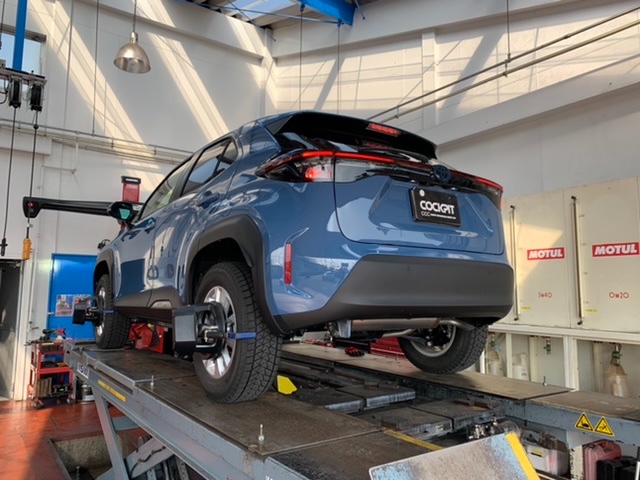

4輪アライメント作業













作業後はアライメント作業を行いました(^O^)

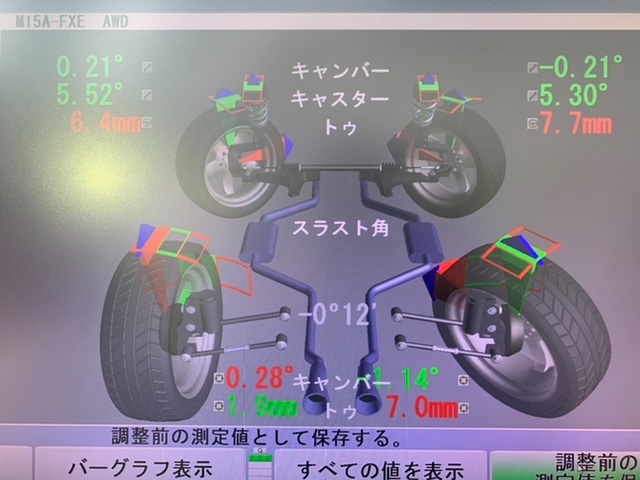

調整前

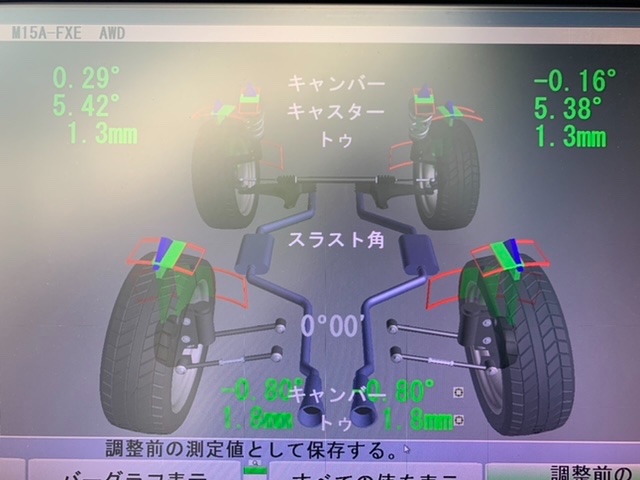

調整後







調整はリアキャンバー、トー

フロントのキャンバー、トーの調整が可能で

今回はリアキャンバー、トー・フロントのトーの

調整を行いました(^O^)



フロントのキャンバーはキャンバーボルトを

使用して慣らし後の本アライメント時に

調整する形です(^O^)

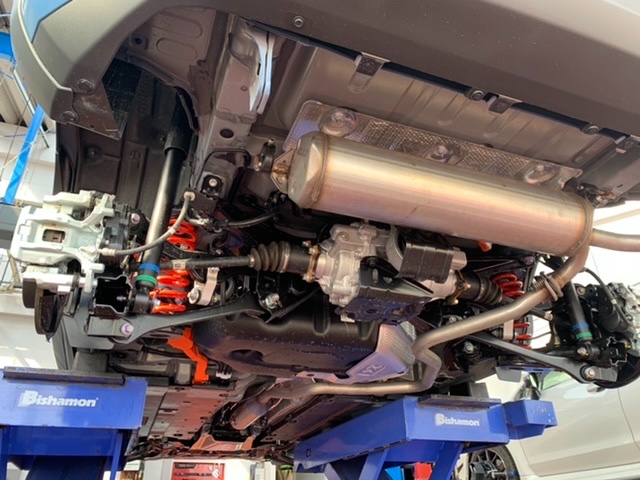

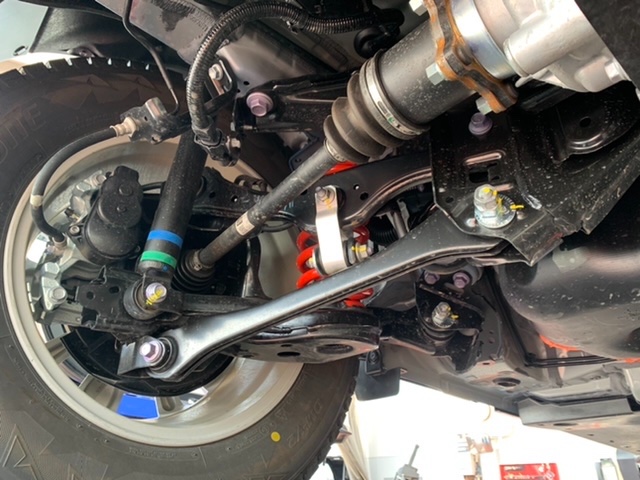

リア足廻り調整機構⬇︎⬇︎⬇︎⬇︎⬇︎

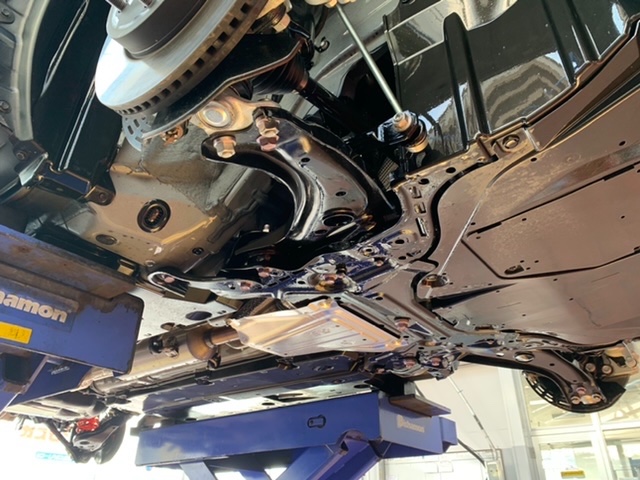

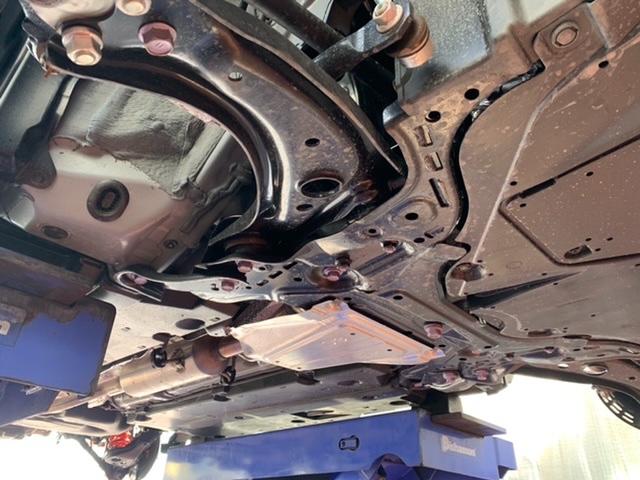

下廻り防錆コーティング施工





































アライメントまでの作業を終えたら

防錆コーティング施工を行い全ての作業が終了です(^O^)







作業のご依頼、誠にありがとうございました！



またのご利用を心からお待ちしております(^O^)







以上國分でした！
