◆SUZUKI JIMNY [JB23W]　APIO G-TRAC 機械式LSD取付◆



こんにちは！



メカニックの國分です(^O^)





本日は機械式LSD取付作業のご紹介です！

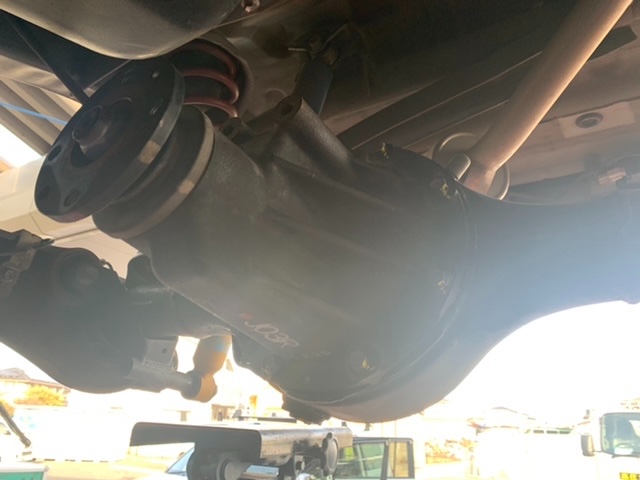

SUZUKI JIMNY [JB23W]

















スズキのジムニーです(^O^)



機械式LSD取付作業で入庫になりました！

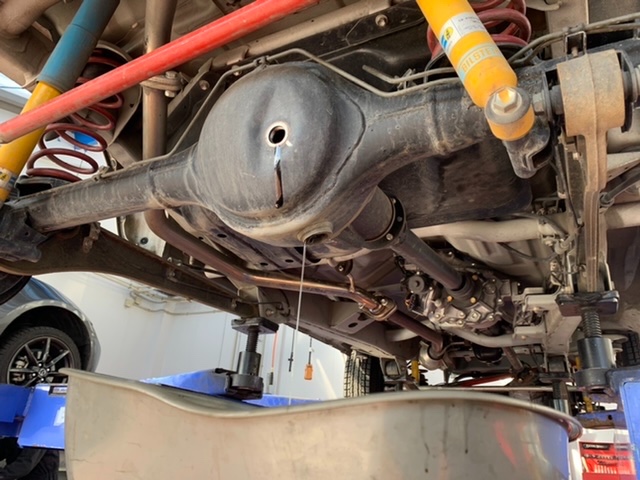

早速作業に入り、まず準備でデフオイルを



抜いていきます(^O^)

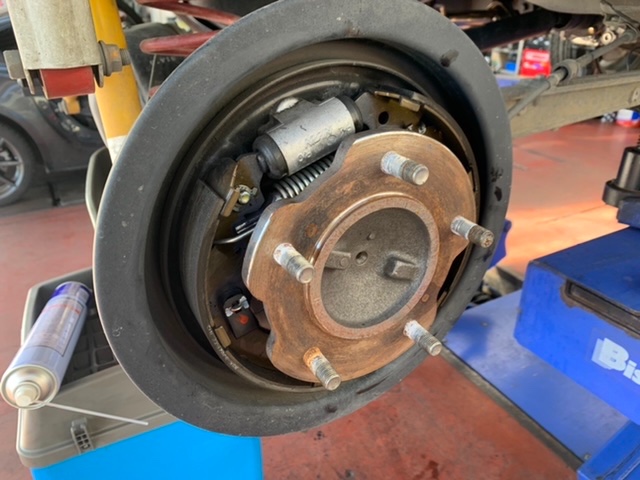

次にリアブレーキのインナーシューをバラして

ブレーキラインを切っていきます(^O^)

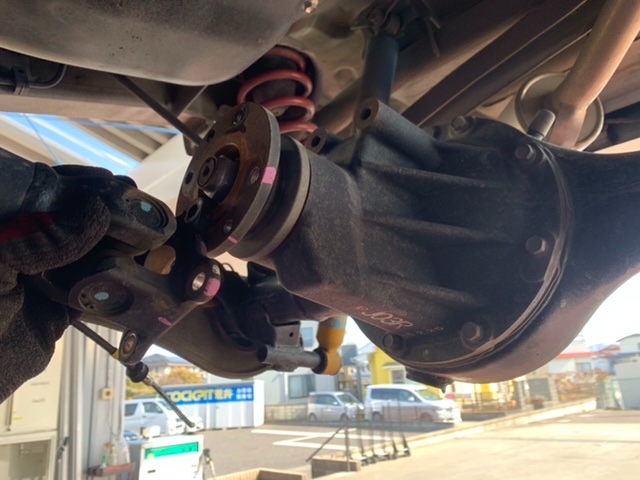

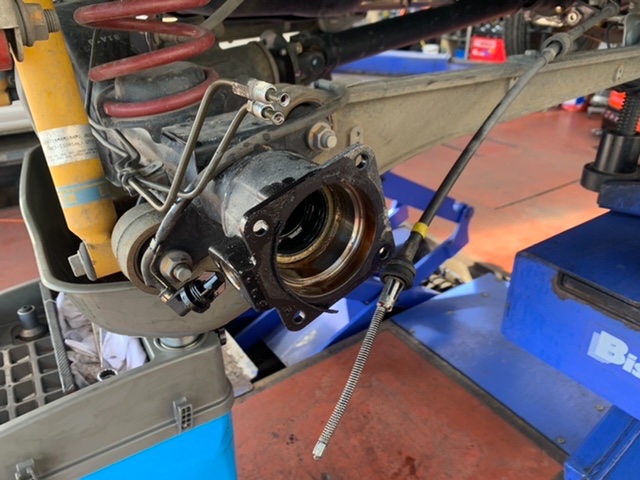

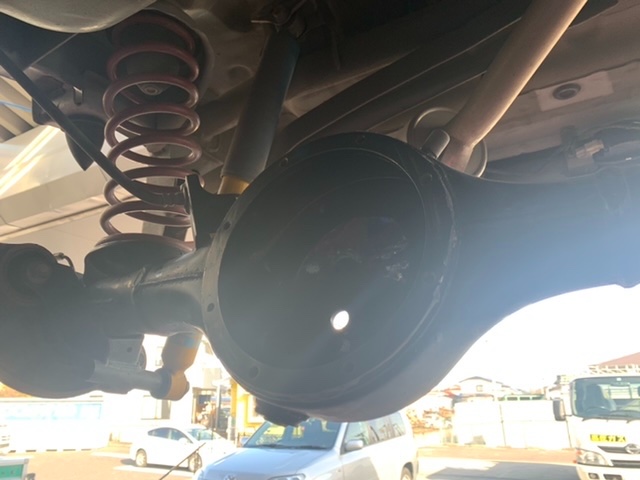

バックプレートとシャフトを外して

デフキャリアを降ろす準備が終了です(^O^)

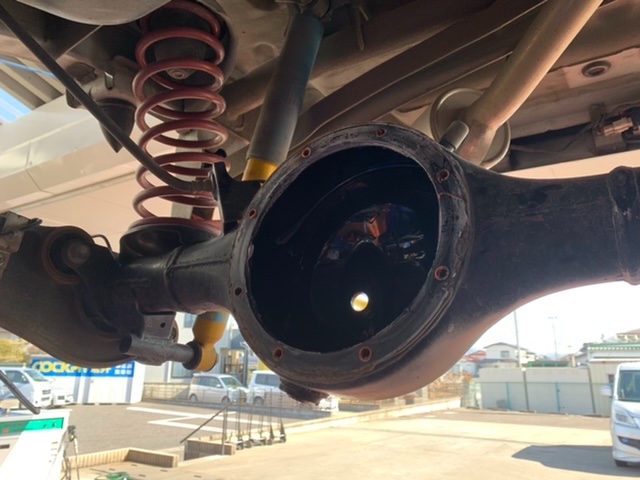

デフキャリアを降ろしたら

バラシ前にバックラッシュを測定します(^O^)

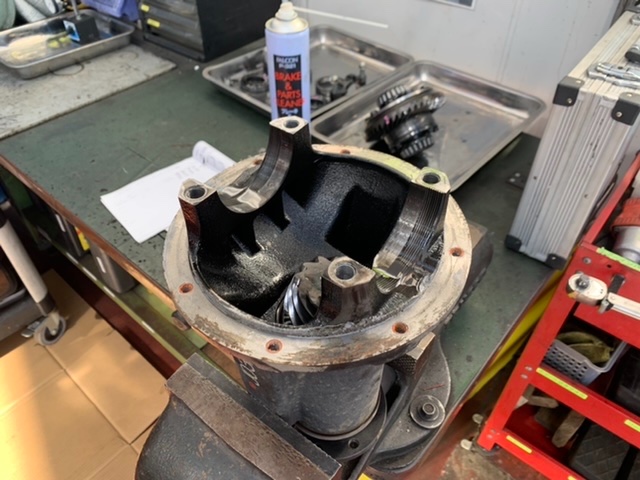

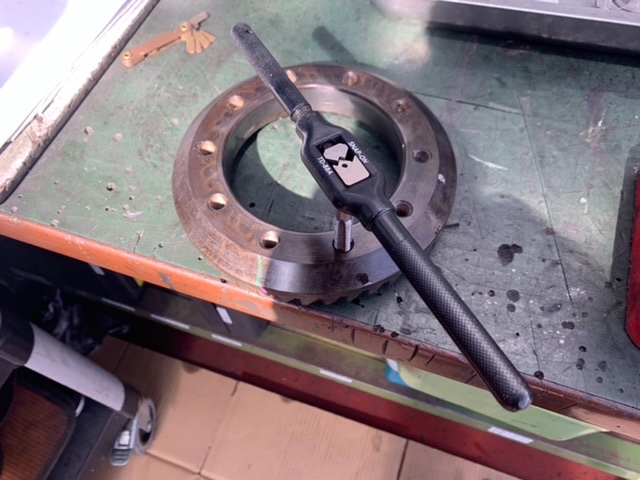

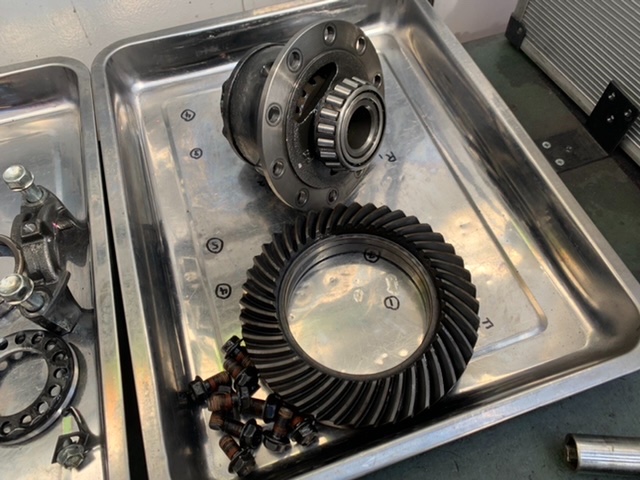

外したデフ玉からリングギアを取り外して

新しいデフに取付していきます(^O^)

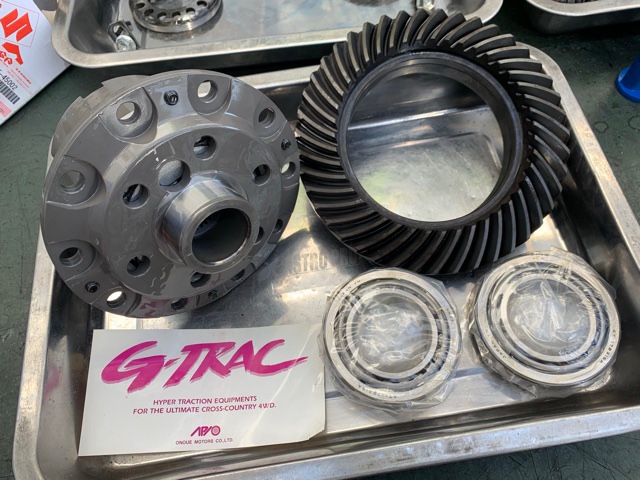

今回はAPIO製のLSDです(^O^)

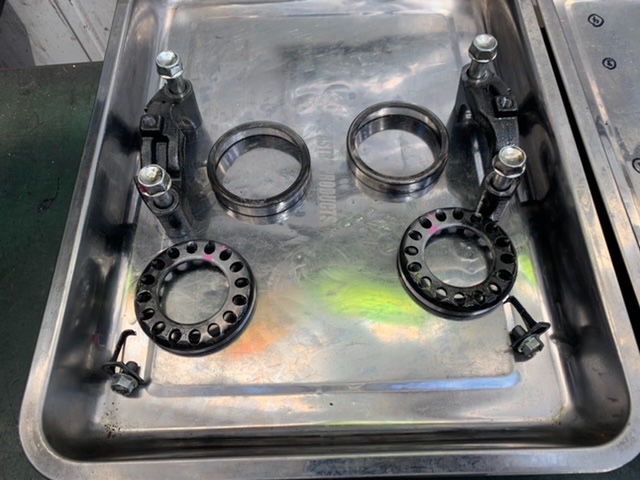

サイドベアリングは新品を使用しました！









取付前は清掃もしっかり行い

取付する際にスムーズに

作業できるようにしていきます(^O^)

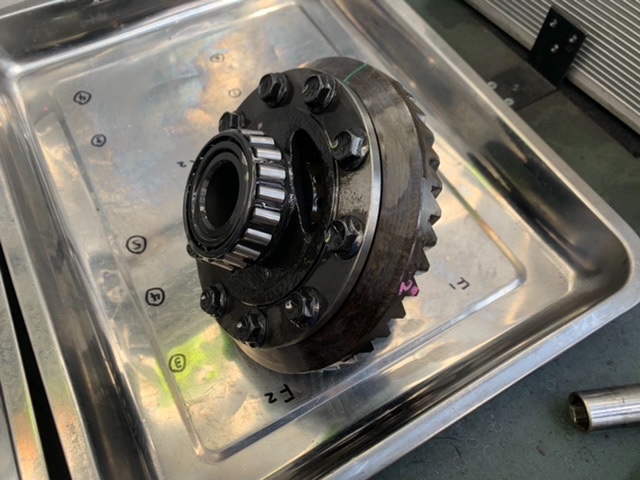

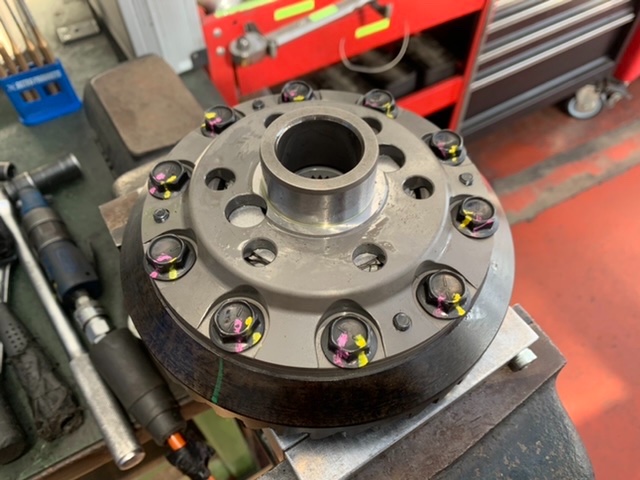

リングギアは規定トルクで

しっかり締付けしていきます(^O^)

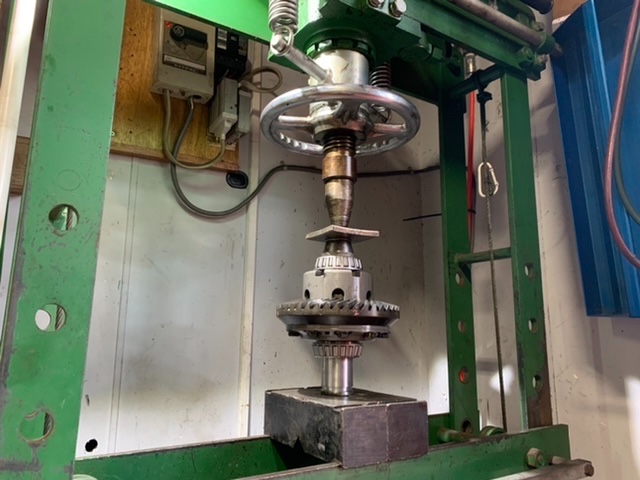

サイドベアリングはプレスで圧入です(^O^)

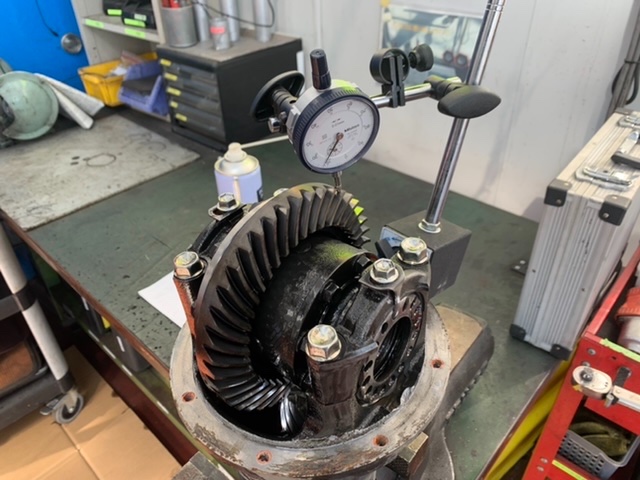

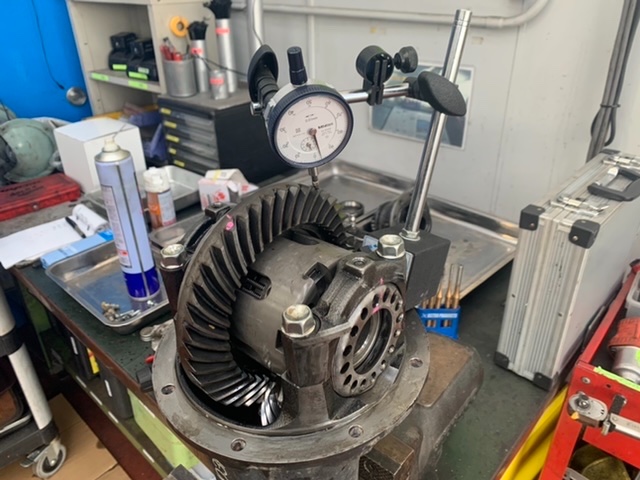

バックラッシュ測定&調整

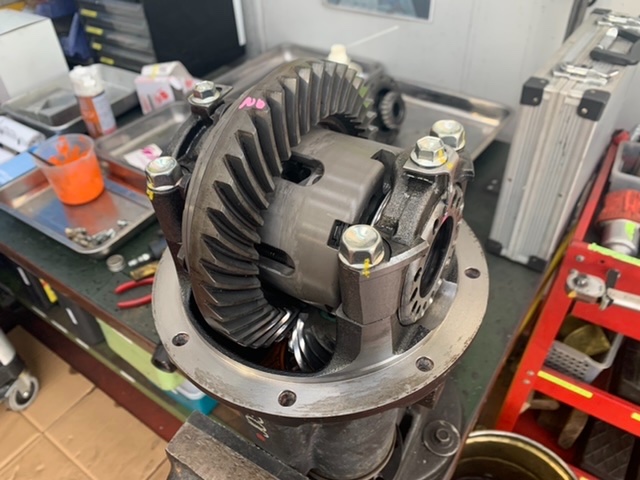

キャリアにデフを組み付けしたら

バックラッシュの測定を行います(^O^)

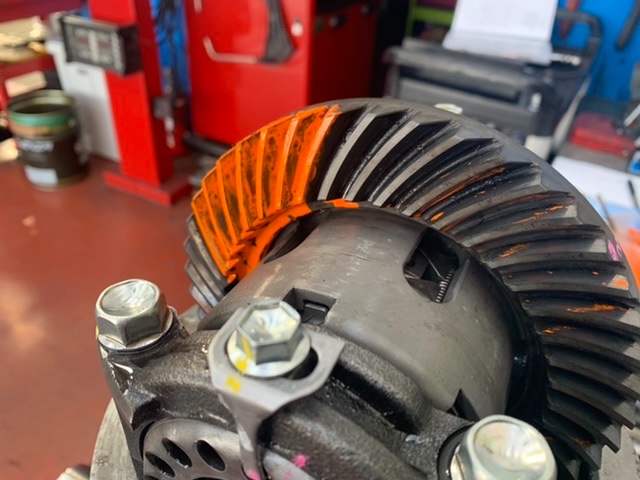

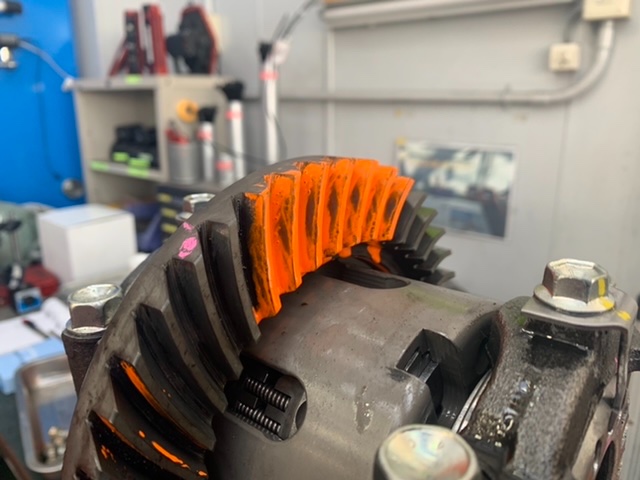

歯当たり確認







バックラッシュの測定が終わったら

歯当たりの確認を行います(^O^)



当たりが問題なければ光明丹を落として

車輌に取付していきます(^O^)



























車輌取付後はギアオイルを入れて作業終了です(^O^)

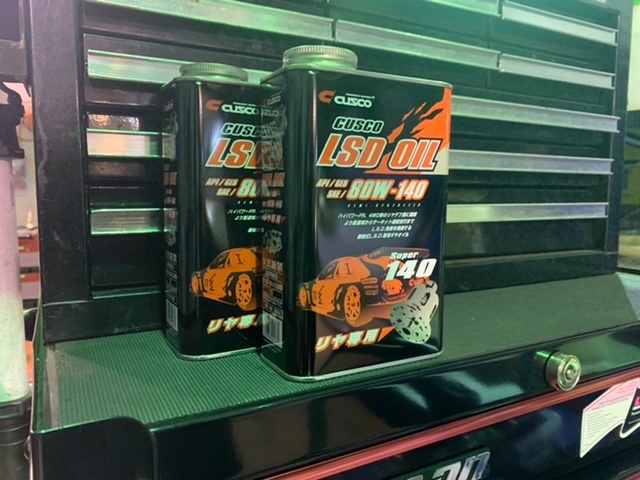

今回はCUSCO LSD OIL 80w-140 を使用しました！





作業のご依頼、誠にありがとうございました！



またのご利用を心からお待ちしております(^O^)







以上國分でした！
