こんにちは！





メカニックの國分です(^O^)





本日はHKS  GT2 SUPERCHARGER kit

取付作業のご紹介です！

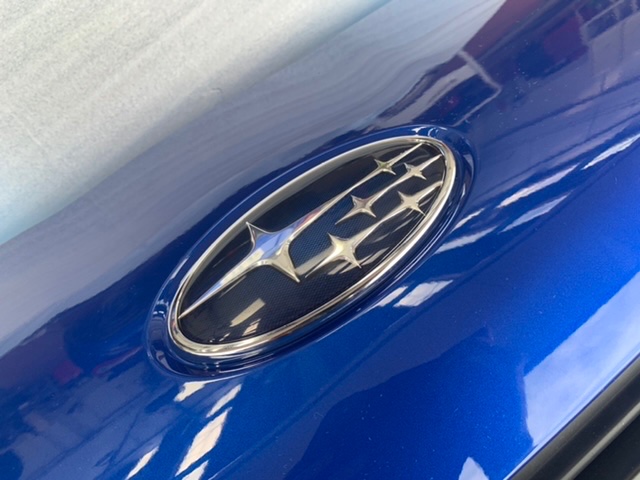

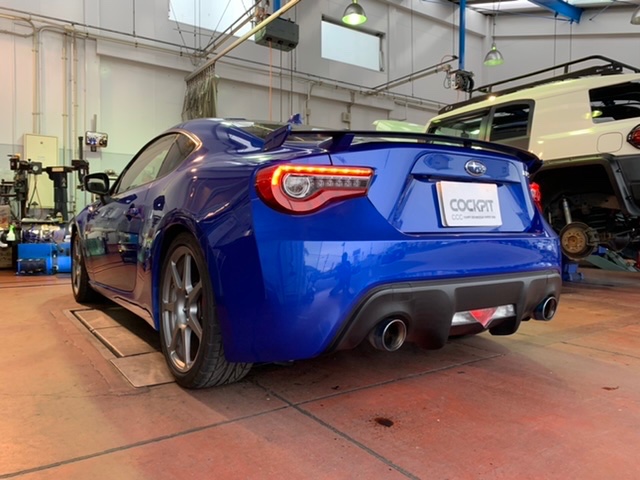

SUBARU BRZ [ZC6]















スバルのBRZです(^O^)



こちらの車輌は弊社販売車輌で

中古新規登録等の手続きを行い、用品取付後

納車になりました！

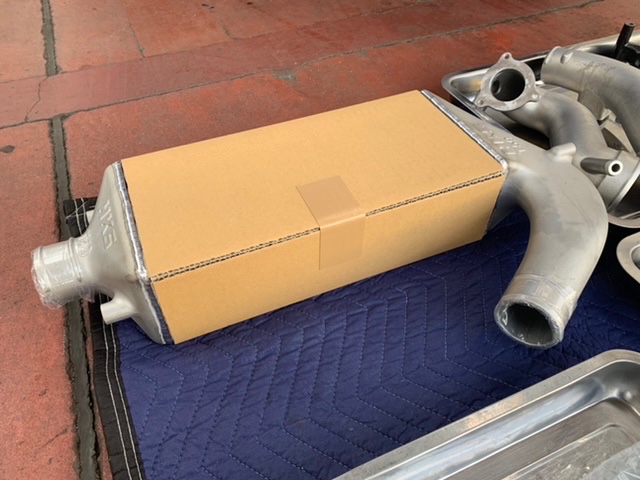

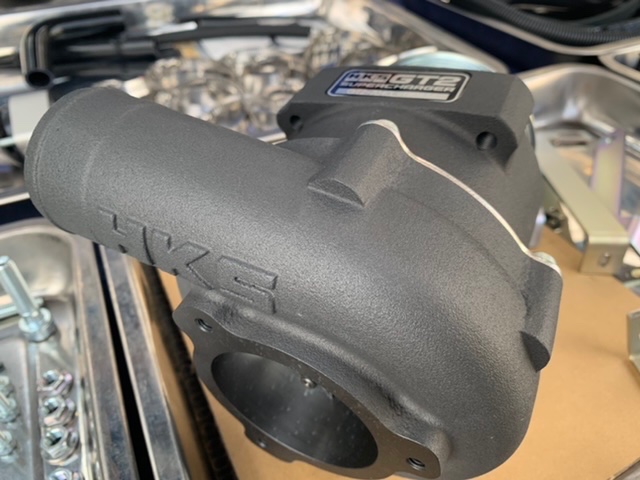

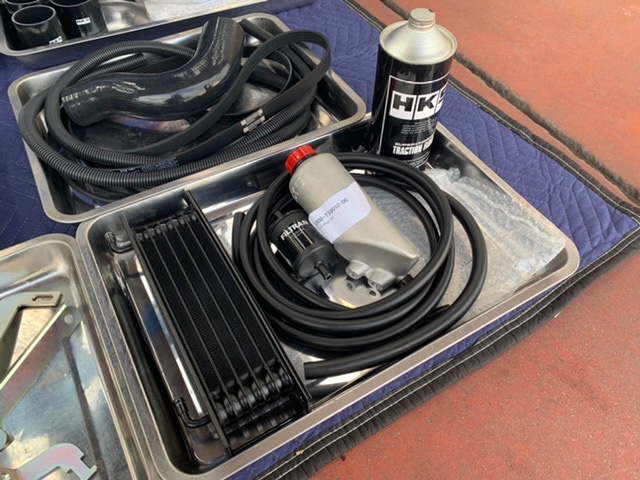

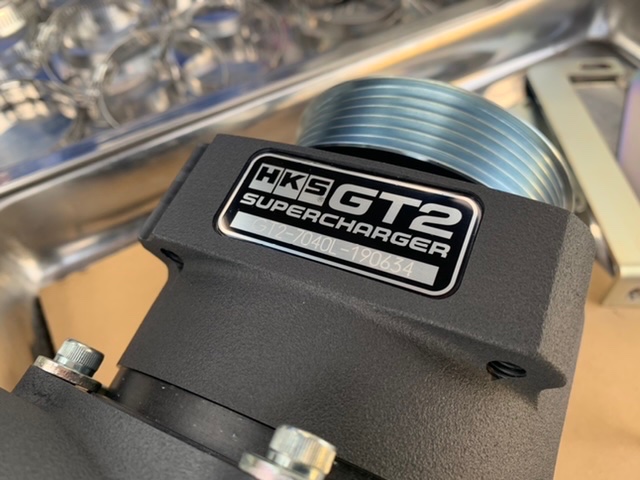

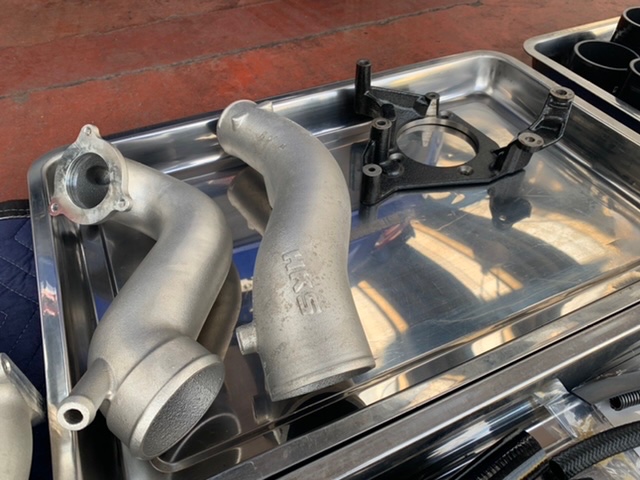

GT2のスーチャーキット!!

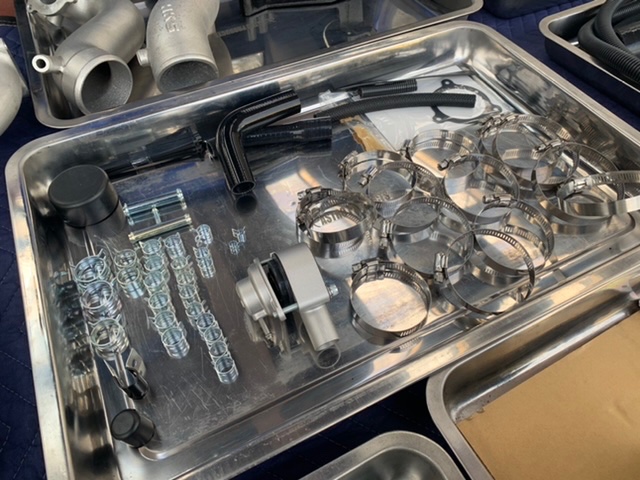

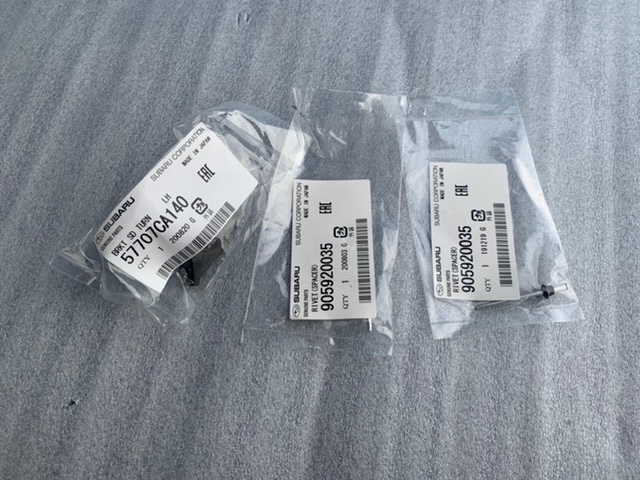

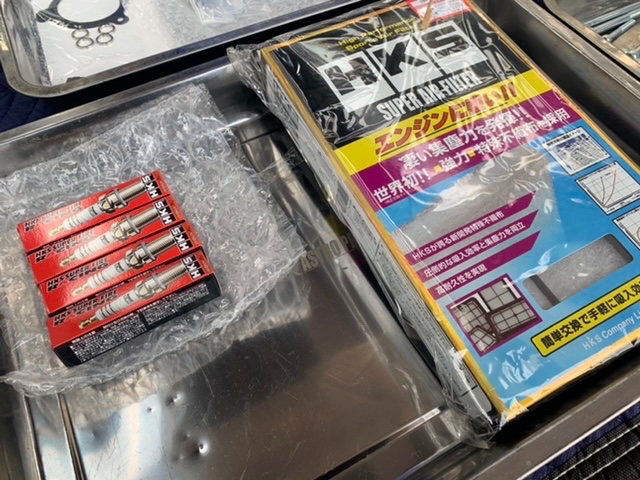

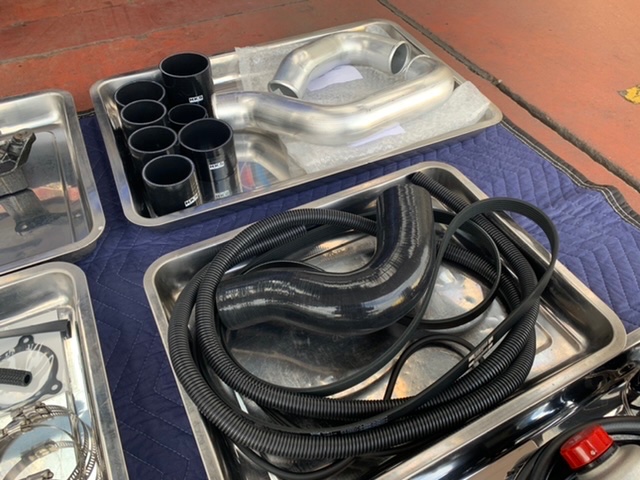

部品を確認してから作業スタートです(^O^)









































































確認が終わったら取付準備です(^O^)

取付位置の確認とかスペースの確認とか

純正部品の加工とかもろもろ作業していきます！

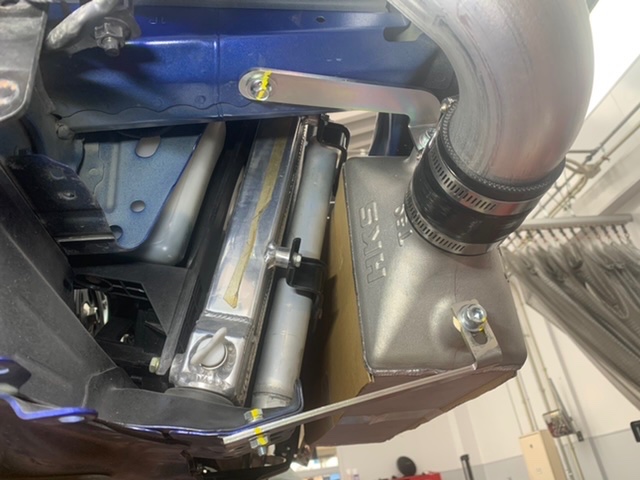

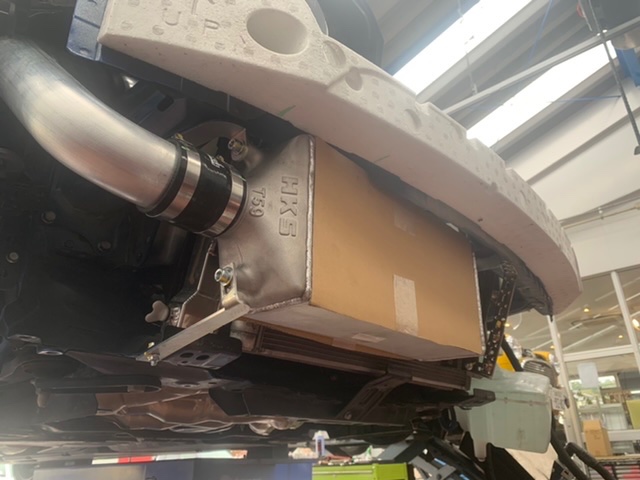

TRUST製のエンジンオイルクーラーの位置に

スーチャーのインタークーラーが取付になるので

移設も兼ねての作業です(^O^)

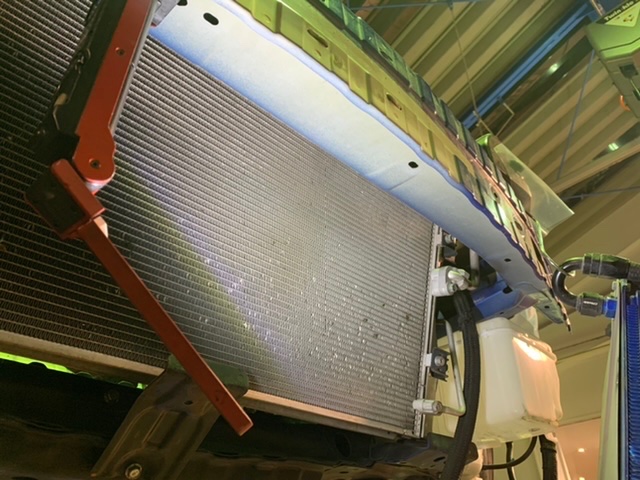

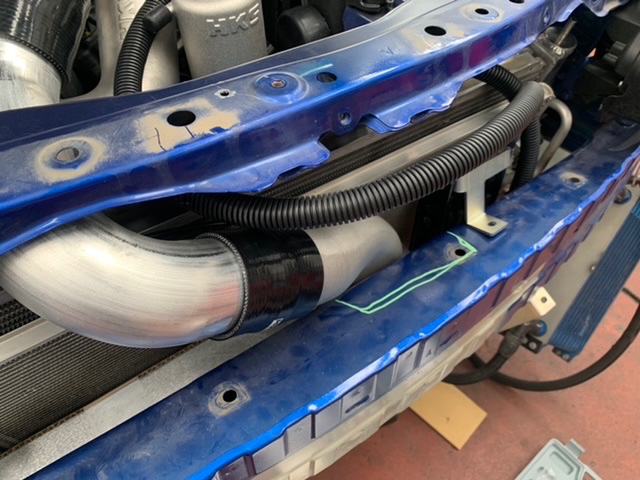

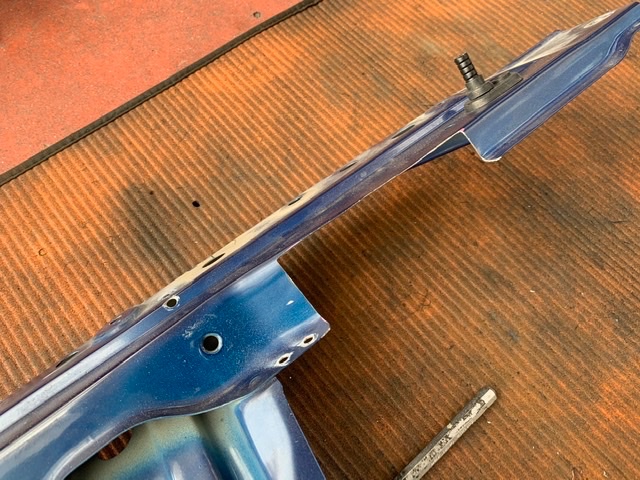

ラジエーターサポート加工

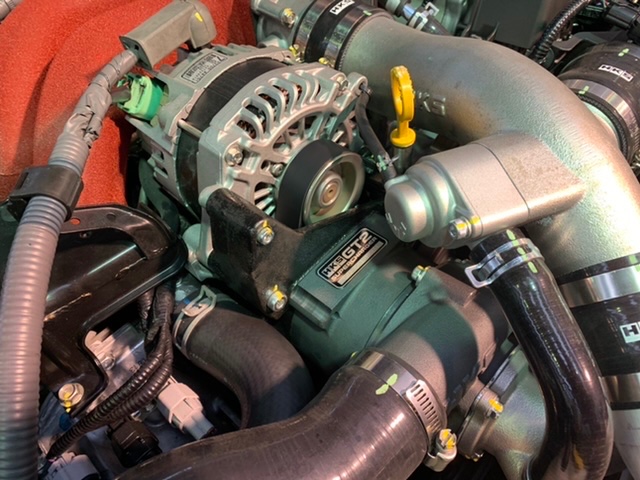

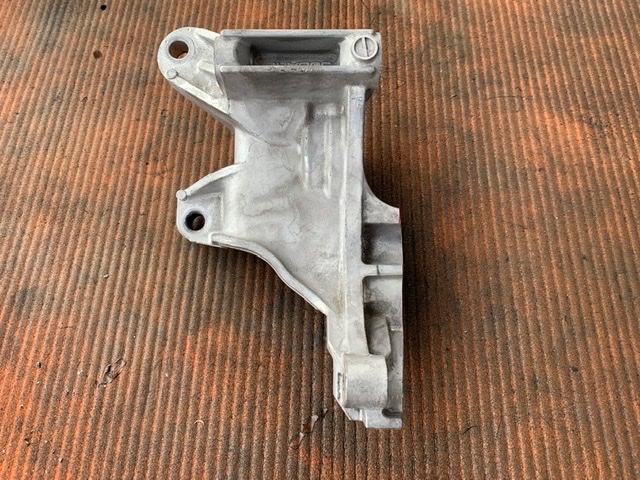

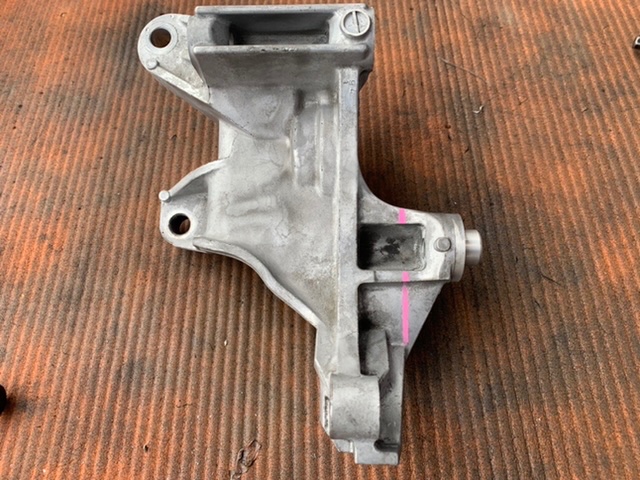

テンショナー・オルタネータブラケット加工

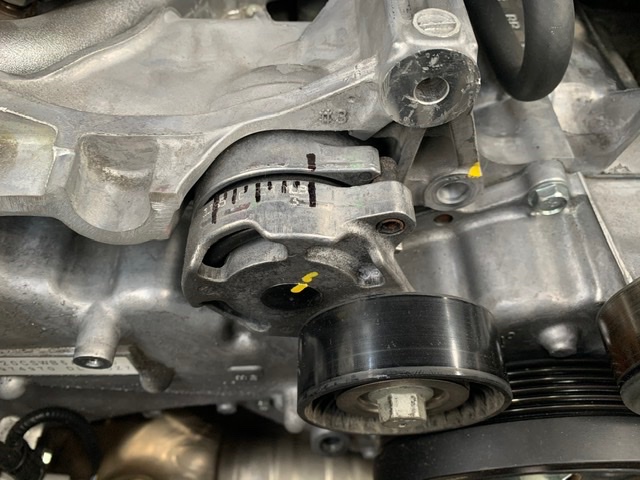

ベルトテンショナーには

メンテナンス用で目盛りを作ります(^O^)













借り付けを行って本取付前に確認をしました(^O^)













キット品でもなかなかすんなりの取付には

なってくれなかったですねー(^_^;)



干渉部分が多すぎて取付位置も大幅に変えないと

ダメでしたー(　˙-˙　)

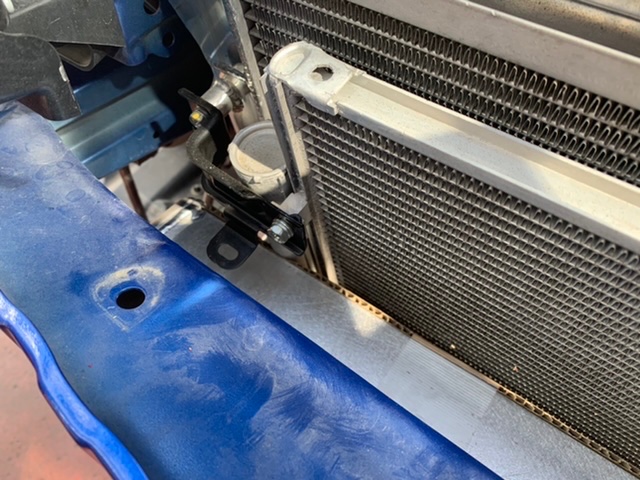

トラクションフルードのクーラーコアも

本来は既存の純正穴を使って取付するんですが

スペース無さすぎて本来の位置には

取付できませんでした(°_°)



















干渉⬆︎⬆︎⬆︎⬆︎⬆︎⬆︎













取付位置を大幅にずらして取付⬆︎⬆︎⬆︎⬆︎

























レインホースも一旦外して、取付と

後のメンテナンス製も考えながら加工しました！

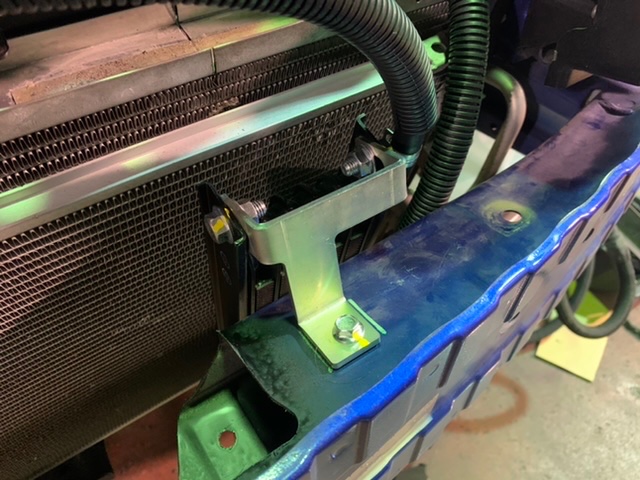

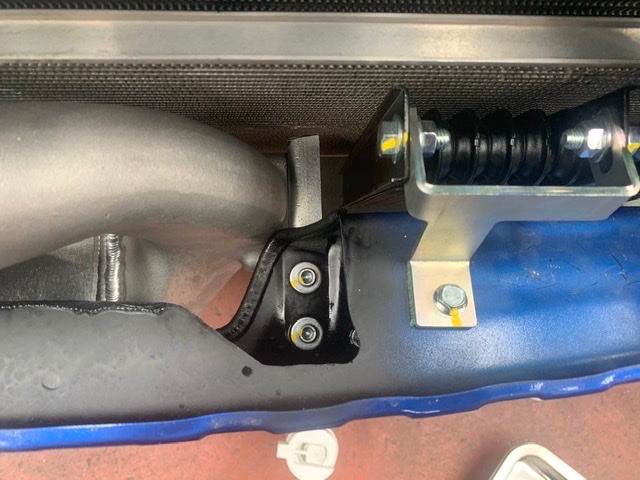

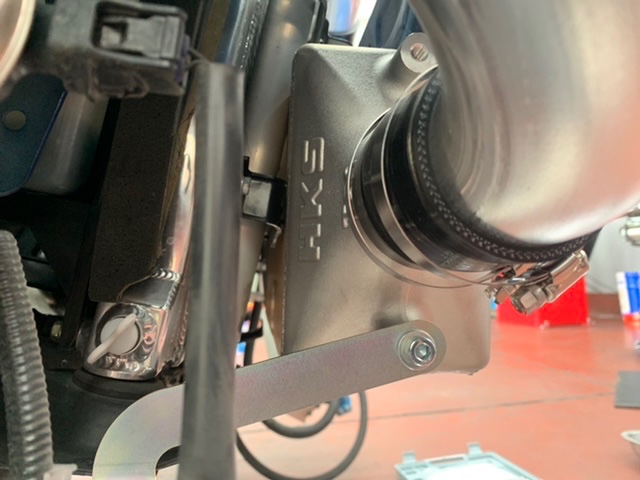

キット品のステー、ブラケットを加工したり

新規でステーを自作したりで取付になりました(^O^)

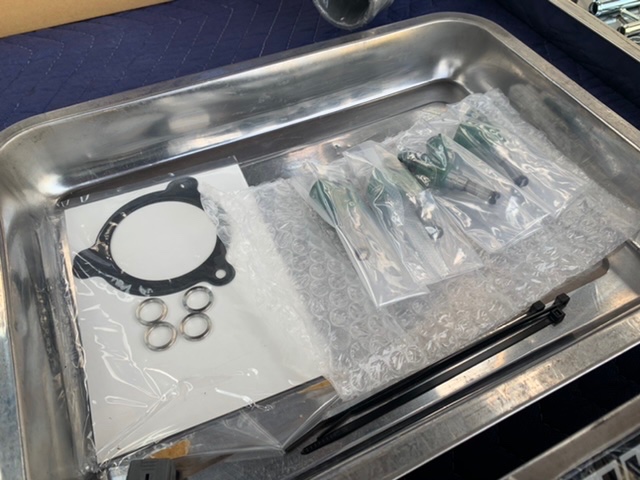

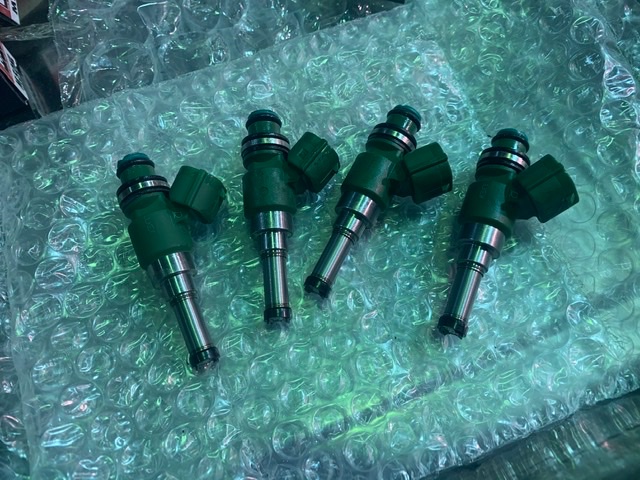

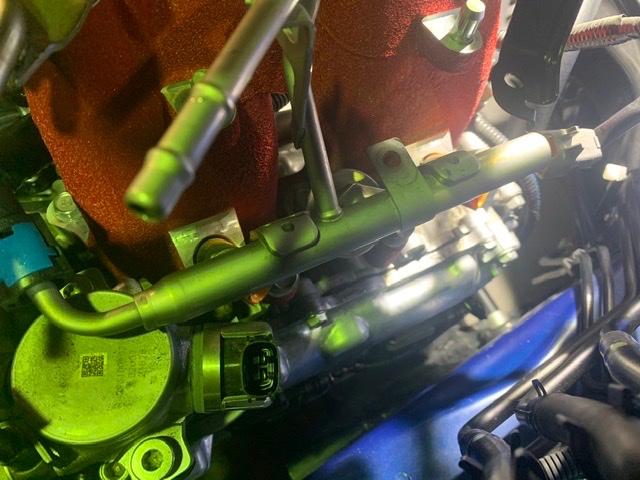

スーチャー取付に伴い

燃料噴射量も変更になるので

インジェクターも容量UPです！

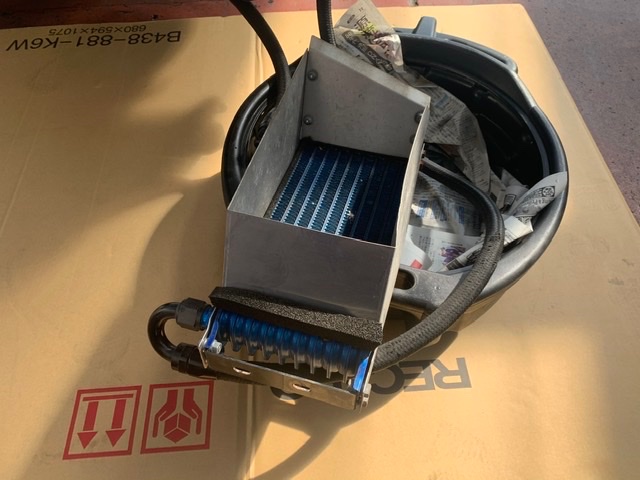

元々取付されていたエンジンオイルクーラーも

移設の為、一旦取り外しです！



ECU現車セッティングの日程の都合もあり

あらかた取付のイメージを作って

現車セッティング時はフィッティングを使用して対応しました(^O^)

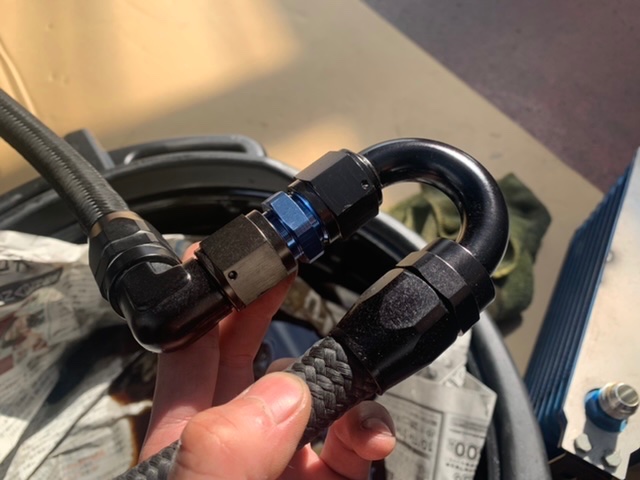

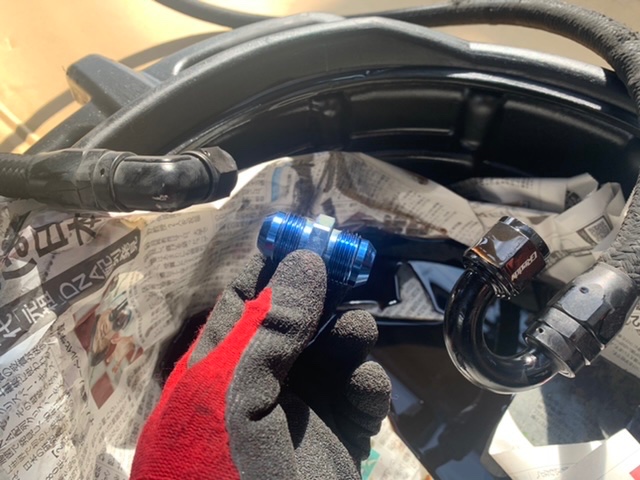

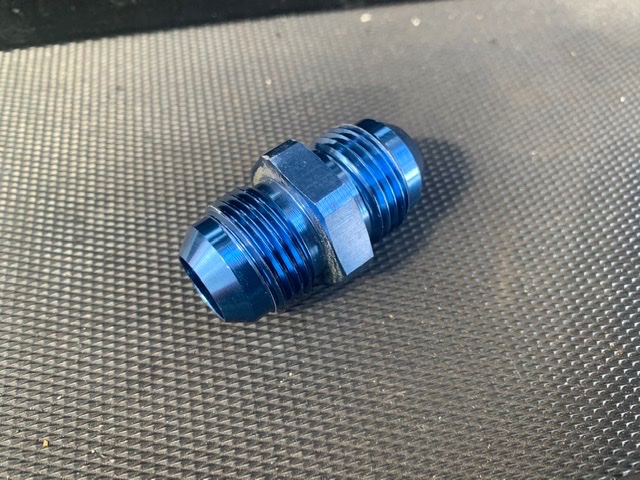

オイルクーラーやコア物を取付していて

自走でサーキットに走りに行かれる方には

スペアパーツで持っておいてほしい

自分のオススメ部品です(^O^)



オイルクーラーのパンク等の時に重宝しますよー(^O^)

小さい部品だけどでっかい役目っす！



過去に自分はパンクに当たったことがあり

この部品のおかげで無事に帰ってこれた経験がありましたー！(°_°)



その時は走るのに夢中で全く考えていませんでしたねー(^_^;)



それ以来ドリフトを教えてもらっている先輩に

必ず持ってろときつく絞られましたー！笑



そんな感じの余談でーす！笑

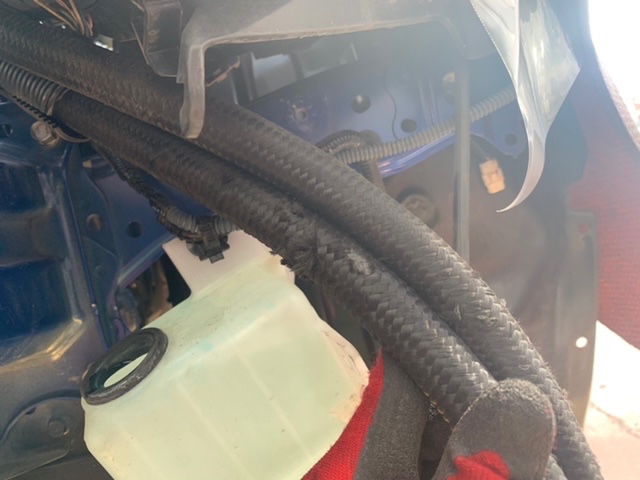

ホースには擦れた後もあったので要対策箇所です!(ﾟωﾟ)



オイル回りのメンテナンスは一般車、競技車輌に限らず

大事な部品回りの一つです！

サーキット等でコースにオイルを撒いちゃうだけでも

サーキットスタッフや

走っているほかのドライバーに迷惑をかけてしまったり、

オイルの上を走行すると無重力で車は止まらなくなったりします。

(　˙-˙　)



街乗りメインの方も、サーキット走行される方も

定期的なメンテナンスは必須です(^O^)



あらゆるシチュエーションを考えながら

お客さんも回りの方も楽しめるように

しっかり取付していきたいですね(^O^)

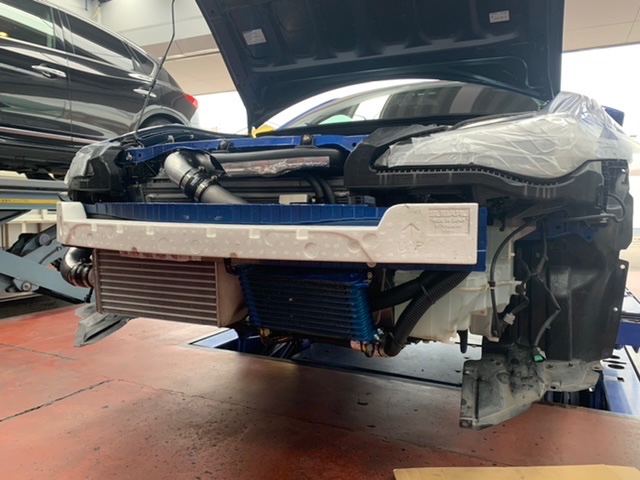

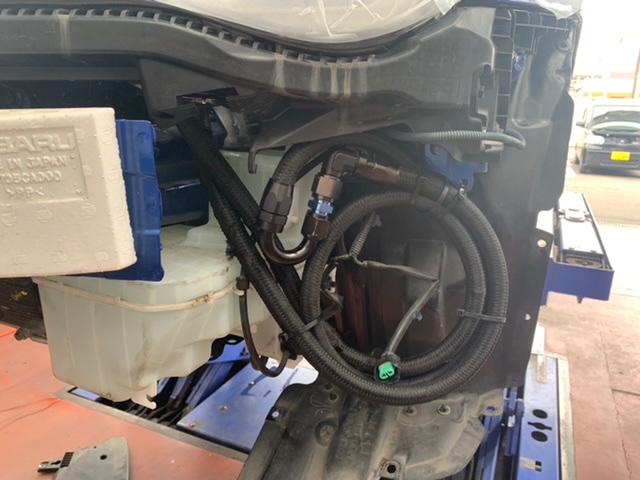

一旦ホース類をまとめてセッティング準備です(^O^)

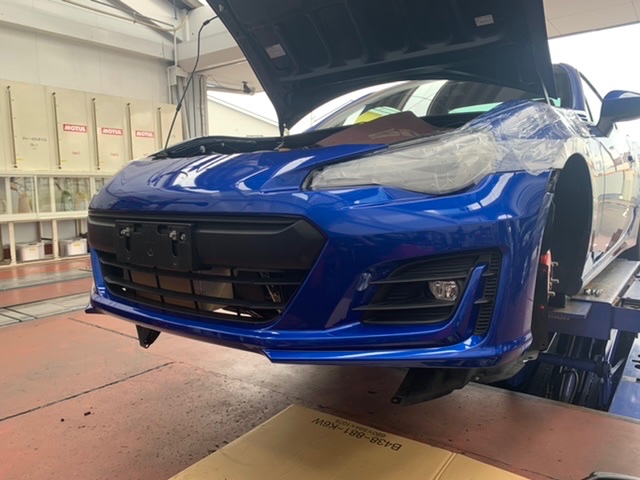

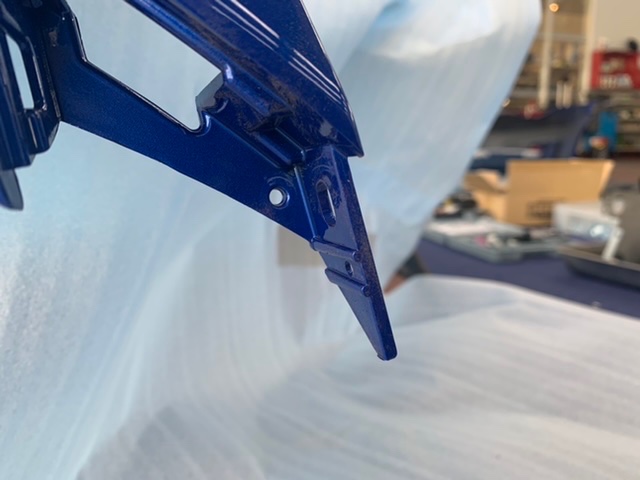

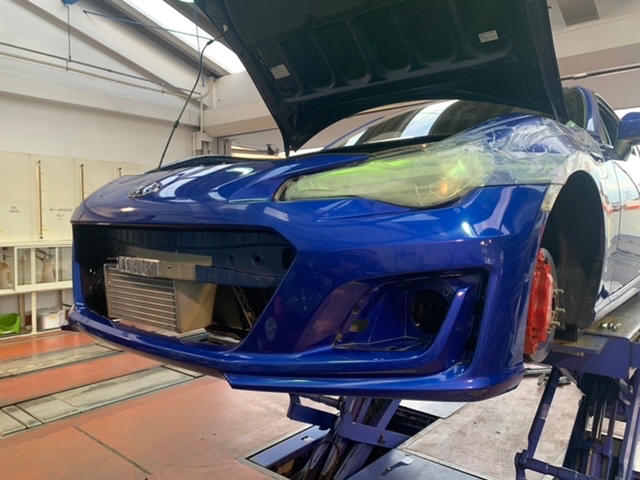

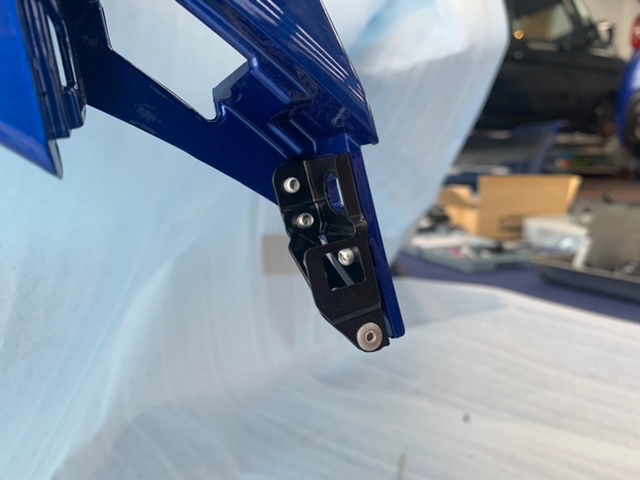

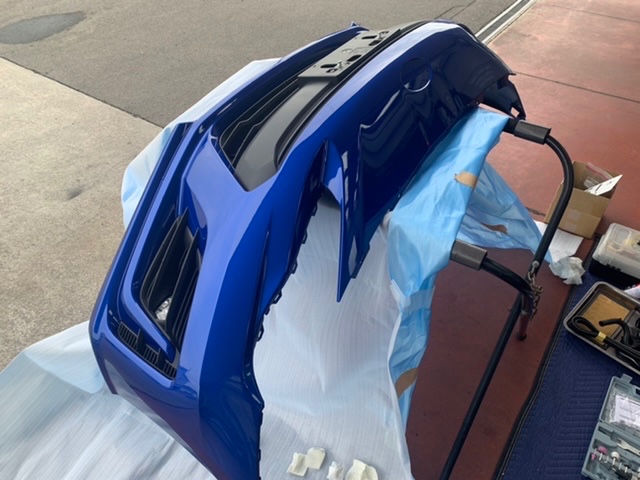

フロントバンパーは新品の取付になったので

仮合わせを行い確認作業を行いました！



セッティング時は既存のバンパーを取付して

実走しましたー(^O^)

























































AUTO PRODUCE BOSS ECU SETTING

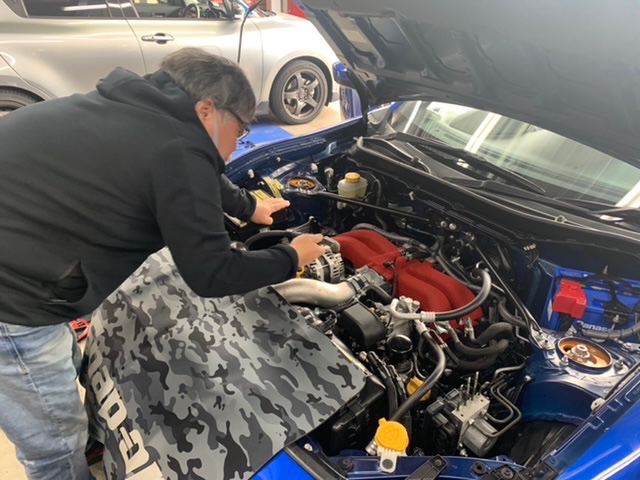

現車セッティングは

AUTO PRODUCE BOSS 藤岡代表に

来店して頂いて作業して頂きました(^O^)



セッティング時は助手という形で

作業させて頂き見学させてもらいました(^O^)



















セッティング時は

今回のBRZとSWIFT SPORTの2台を作業して頂いて

半日ぐらいで無事終了になりました(^O^)





とてもいい経験になりましたー(^O^)



ありがとうございました！













セッティングは無事に終了したので

再度作業に戻って残りの作業を行いました(^O^)

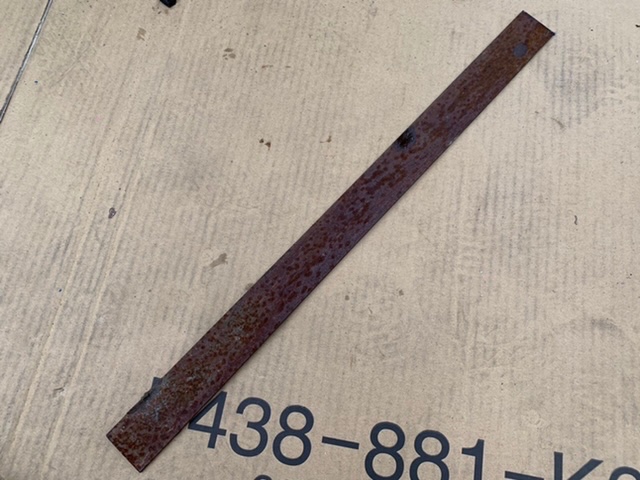

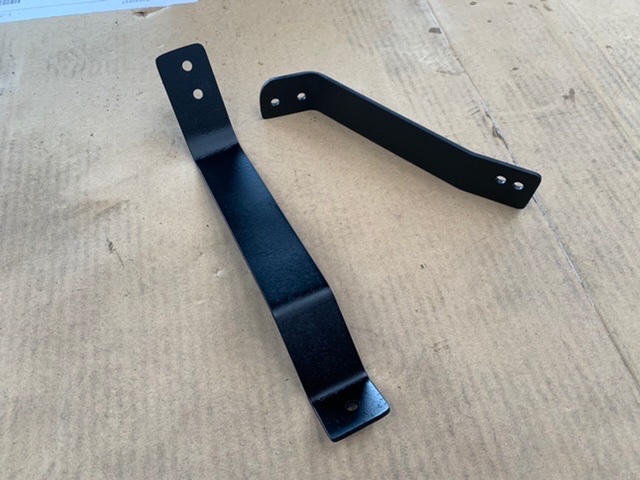

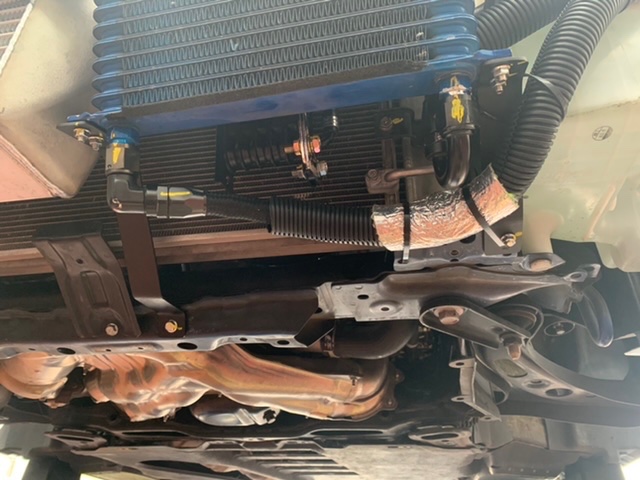

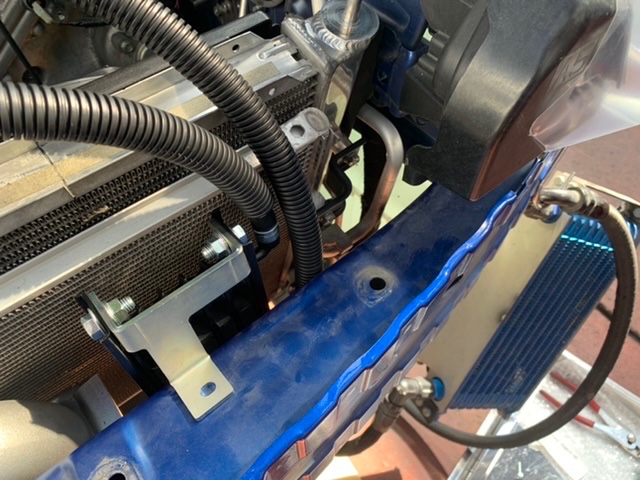

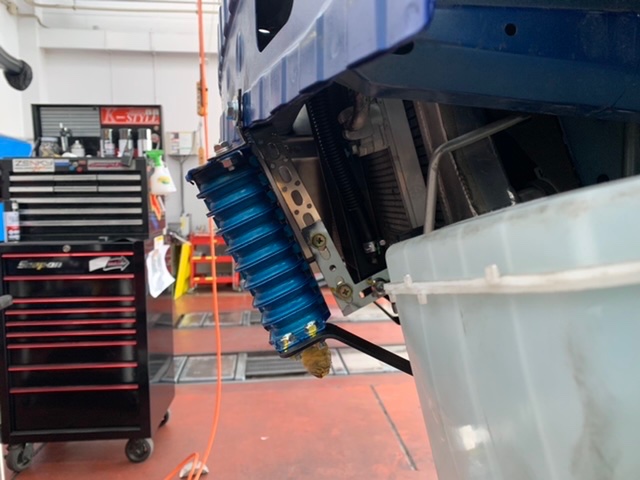

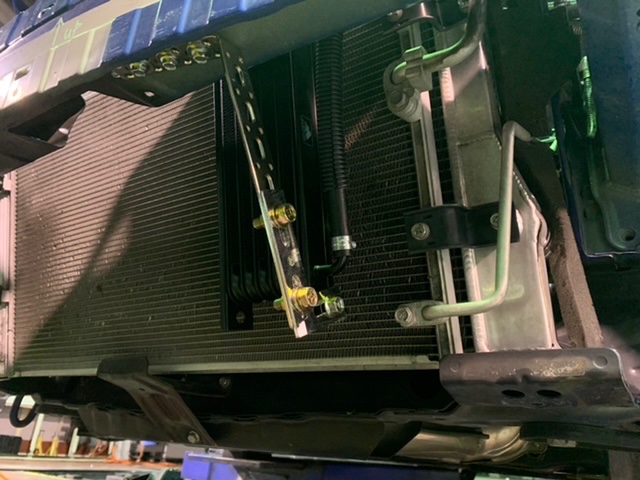

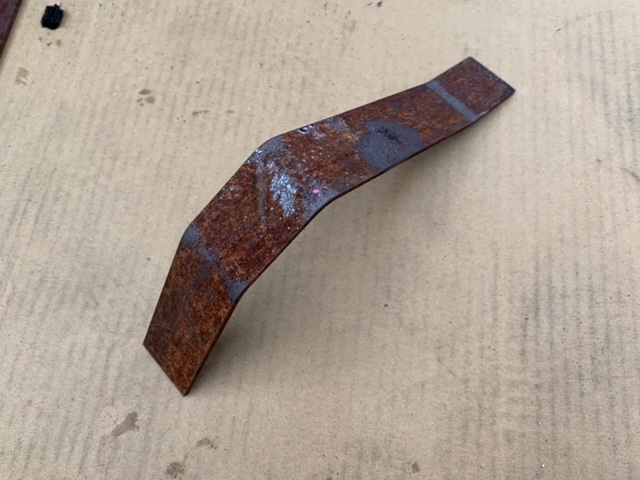

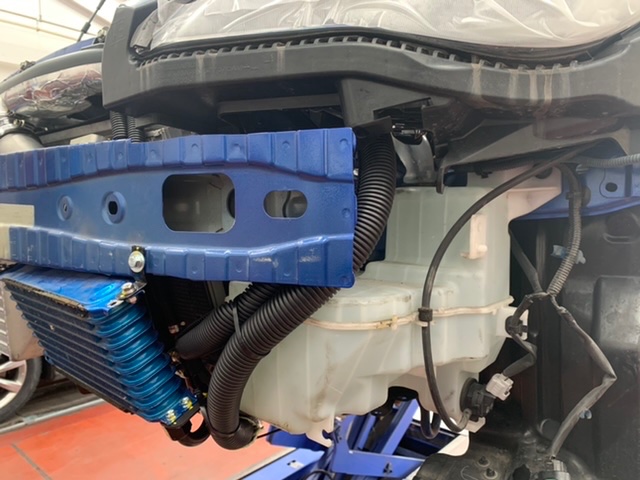

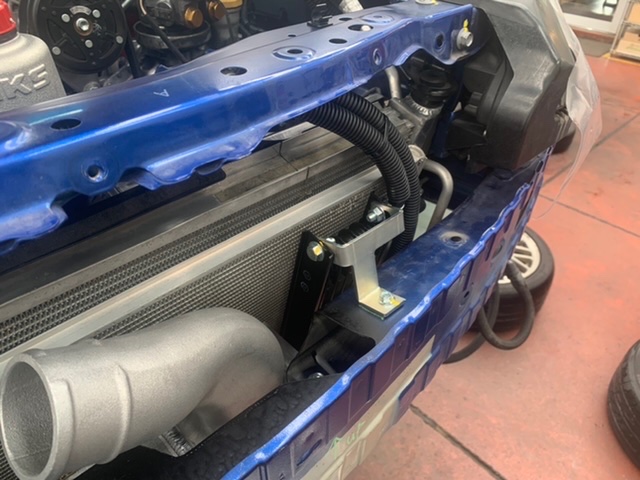

オイルクーラー取付のステーは

鉄のフラットバーを使って取付位置の

角度も合わせて制作しました(^O^)

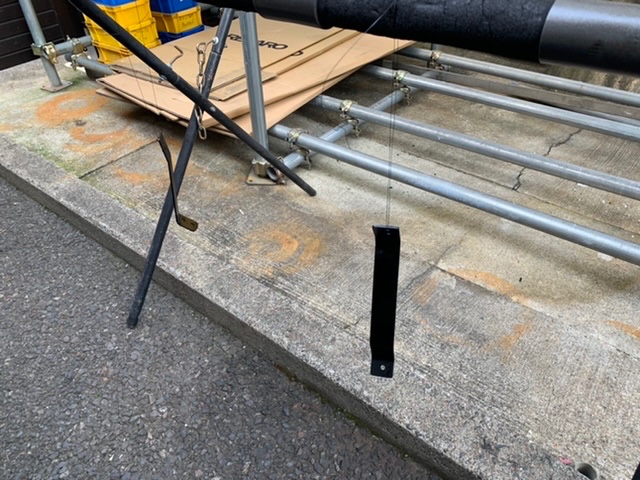

表面だけサビていたので磨いて塗装しましたー(^O^)

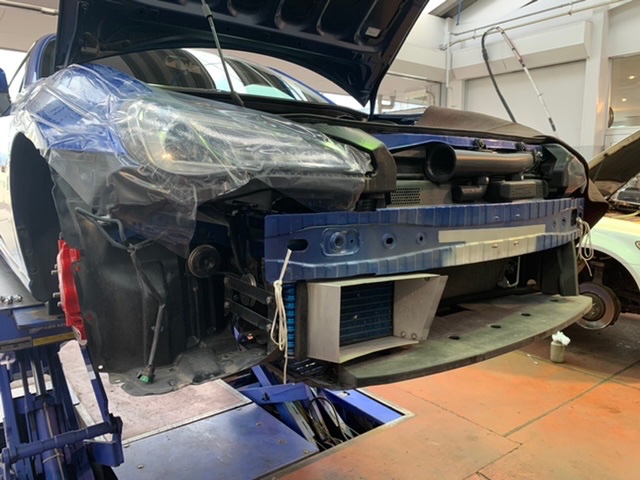

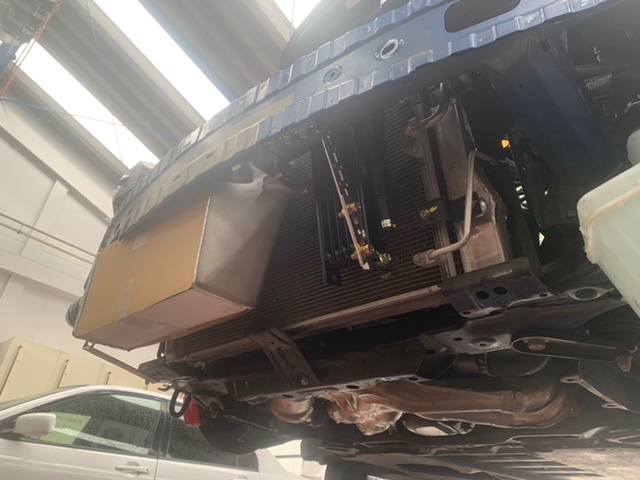

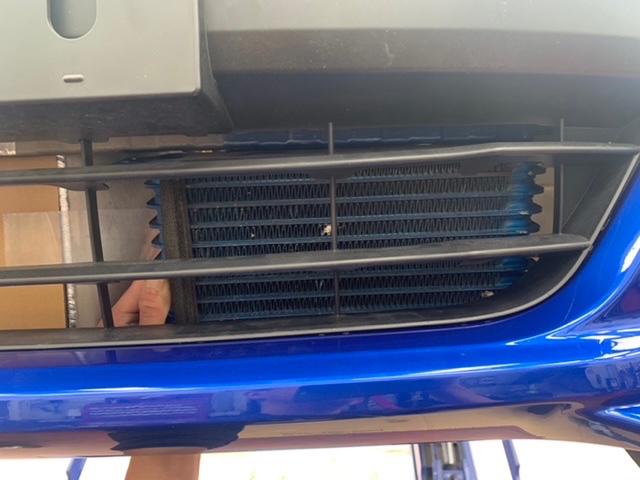

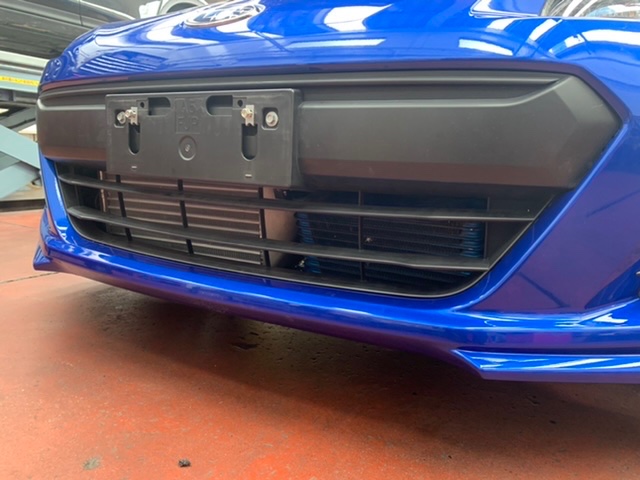

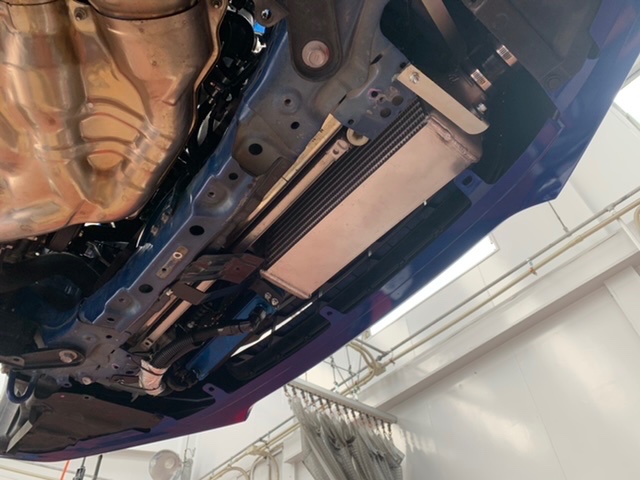

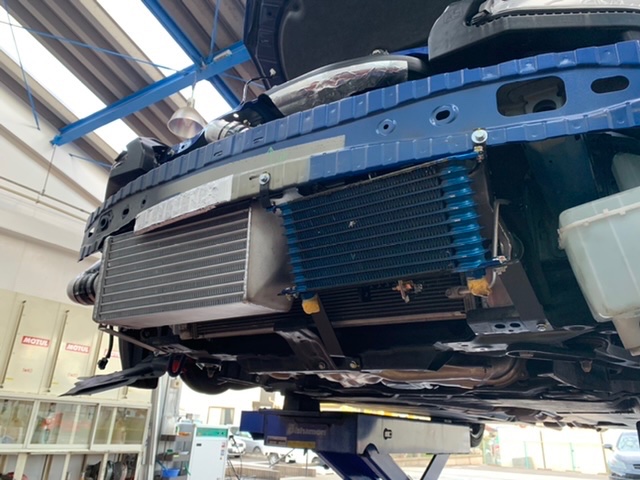

最終的にこんな感じになりました⬆︎⬆︎⬆︎⬆︎⬆︎⬆︎

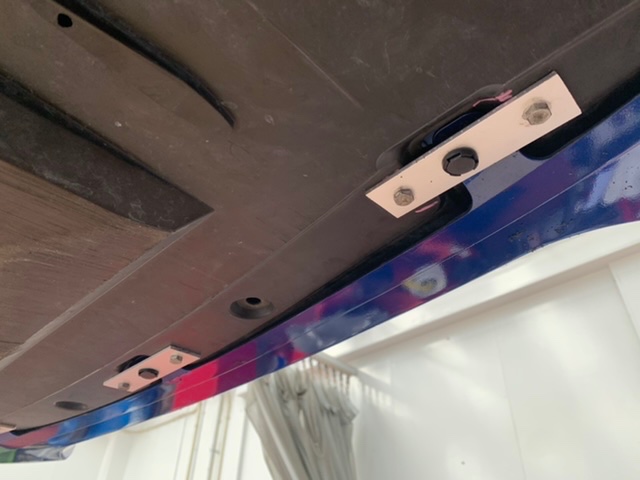

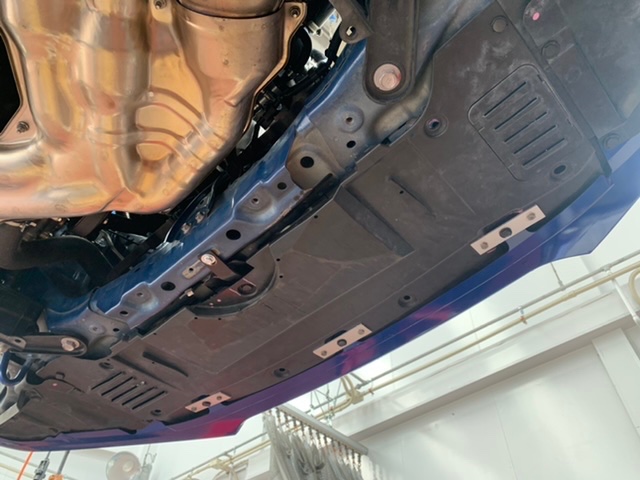

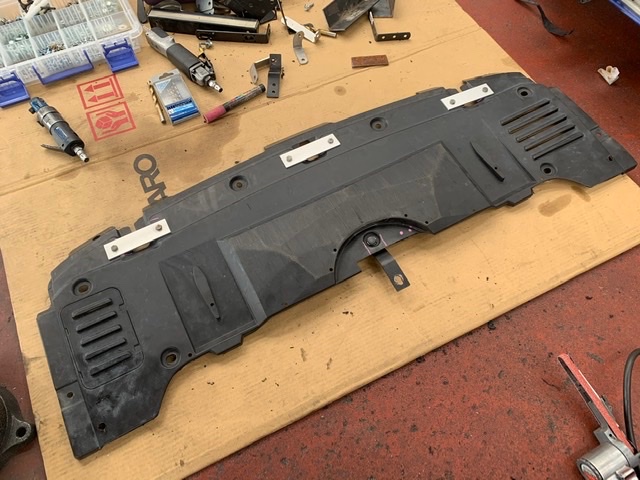

アンダーカバーも干渉部分があったりしたんですが、

純正で付いてた部品は極力外さず元に戻す事が大事なので

干渉をなるべく避けるように作りました(ﾟωﾟ)





















スーパーチャージャー取付前











スーパーチャージャー取付後

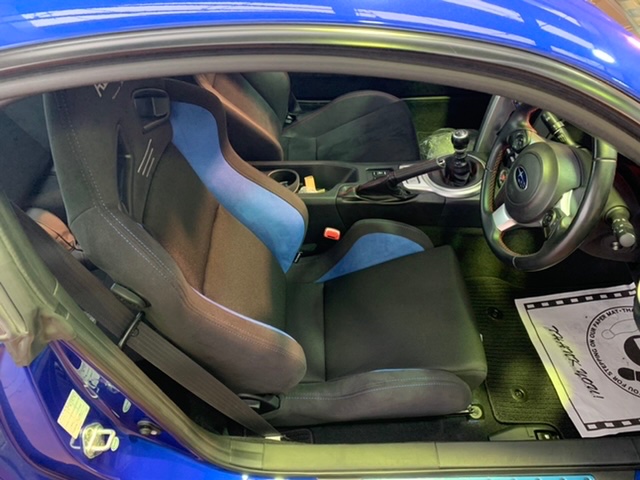

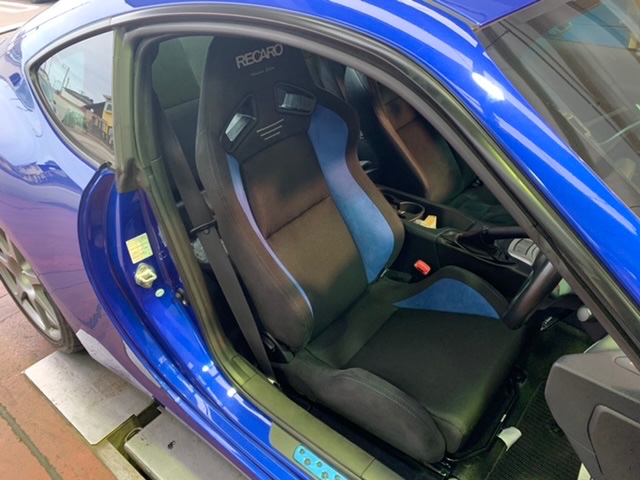

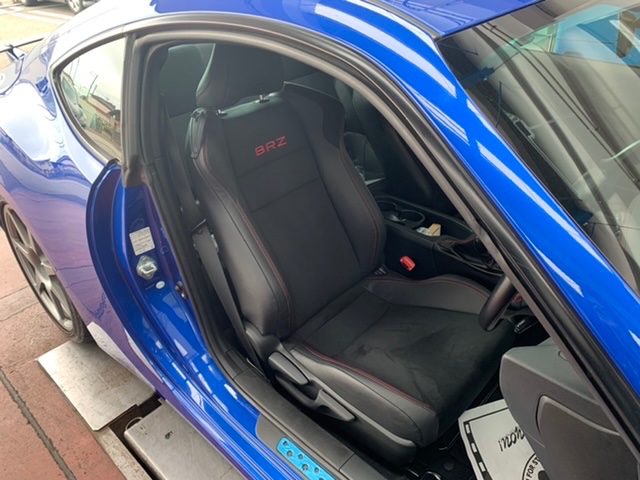

RECARO SR-7 Advance Edition 取付















スーチャー取付後に

RECAROシート取付作業も行いました(^O^)

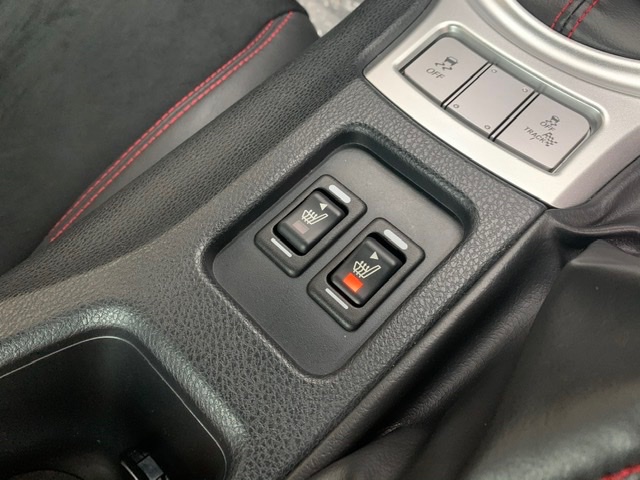

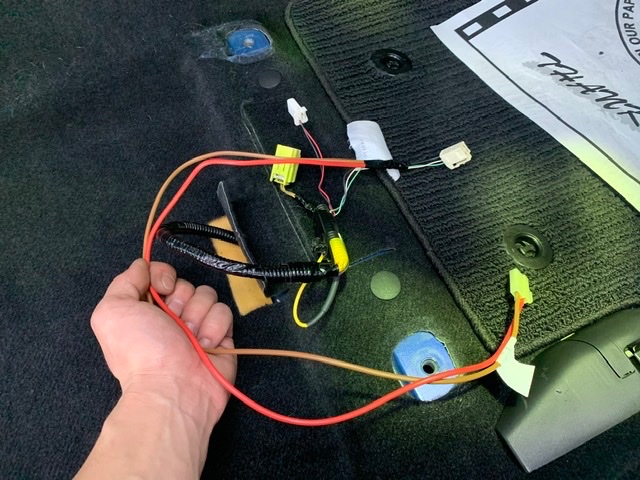

シートヒーターも付いていたので

配線の処理も行いましたー(^O^)

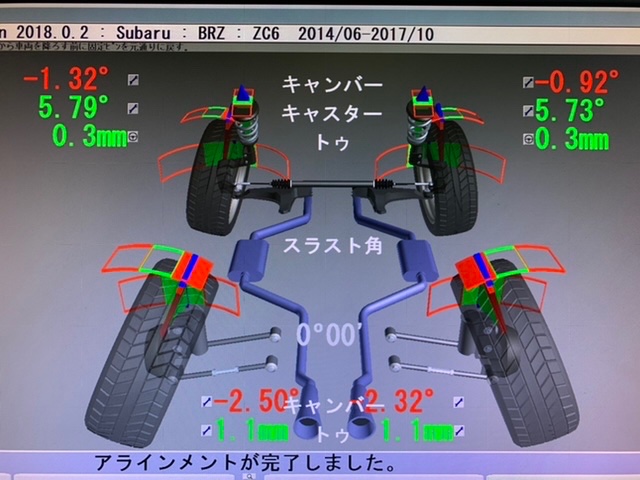

最後にアライメントで

前後のトー調整を行いました(^O^)









調整前









調整後

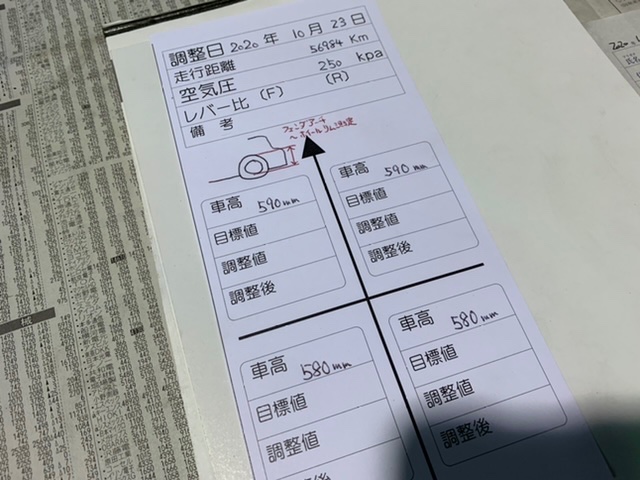

サスキット取付後の為簡易でトー調整を行い

車高も測定して慣らし後に

本アライメントになります(^O^)





作業のご依頼、誠にありがとうございました！



またのご利用を心からお待ちしております(^O^)







以上國分でした！
