◆SUBARU BRZ [ZC6] ファイナルギア交換・CUSCO容量UPデフキャリアカバー取付◆

2020年8月20日





こんにちは!



メカニックの國分です(^O^)





本日はファイナルギア交換作業のご紹介です!









 SUBARU  BRZ [ZC6]

















スバルのBRZです(^O^)



ファイナルギア交換で入庫になりました!

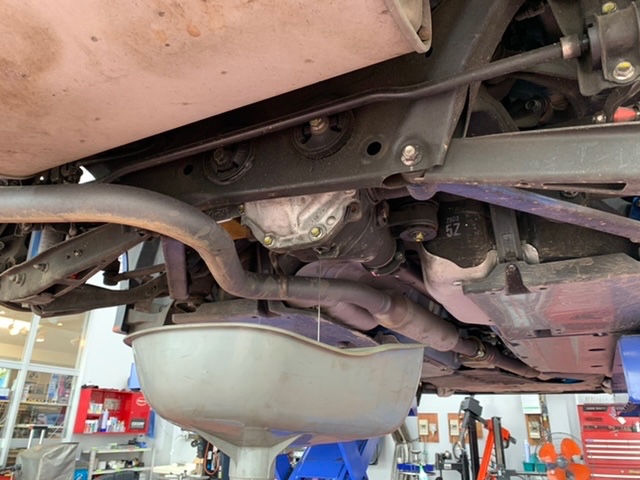

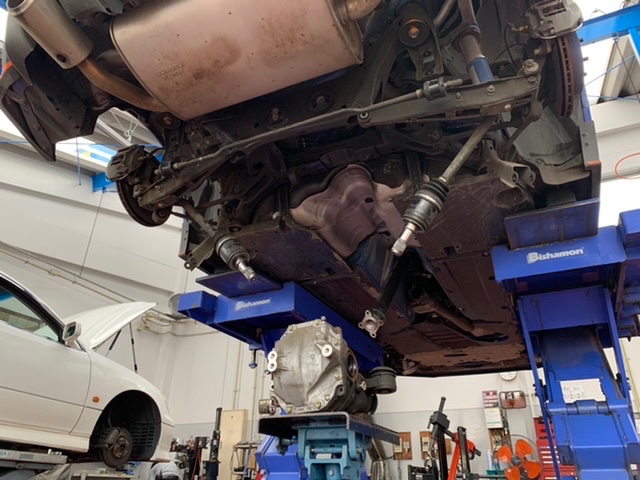

まずデフキャリアを下ろしていきます(^O^)





















今回は4.1➡︎4.6にファイナル変更の

ローギアード設定です(^O^)

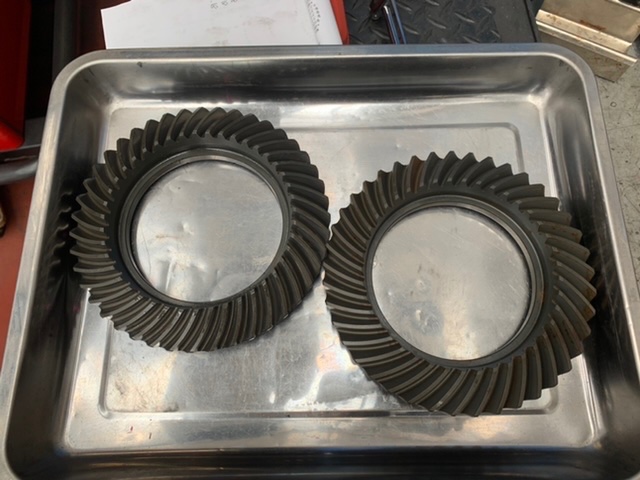

ピニオンギアとリングギアの歯数も違います(^O^)

4.1とか4.6とかの数字は

入力と出力の関係性の数字です(^O^)





入力=(ピニオンギア)

出力=(リングギア)







駆動してる時プロペラシャフトの回転は

いっぱい回って、ドラシャとタイヤの回転は

ペラシャに比べるとゆっくりです(^O^)









タイヤもギアって考えると外径とかで

セッティングも変わってくると思うので

幅広いですよねー(^O^)







走るコースでも変わってくるので考えて

セットアップしていくのはなかなか面白いと

思います(^O^)







……自分は4.3しか使ったことないので

体で感じた事はないんですが

他のファイナルも

経験してみたいですねー(^O^)笑













文字の説明はややこしいので後はGoogleとかで

動画を見てください(^O^)笑

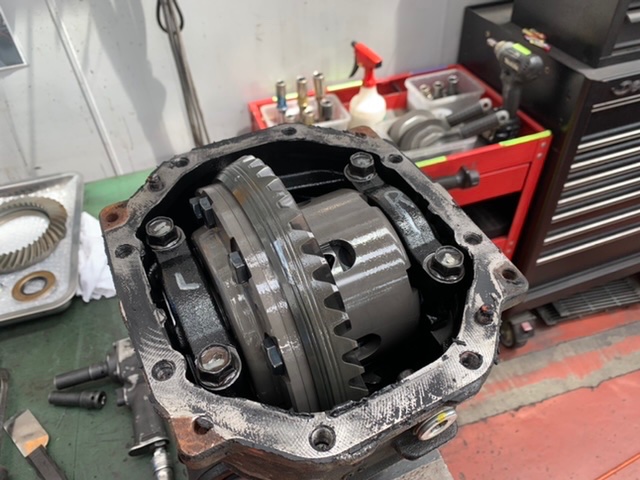

カバーを外して……

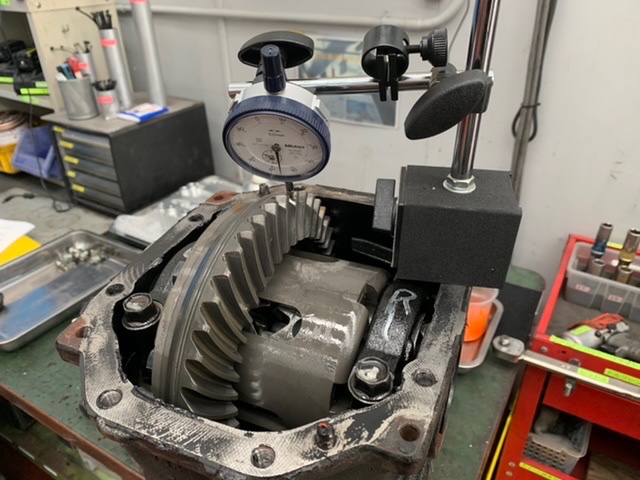

バラシ前にバックラッシュを測定しておきます(^O^)

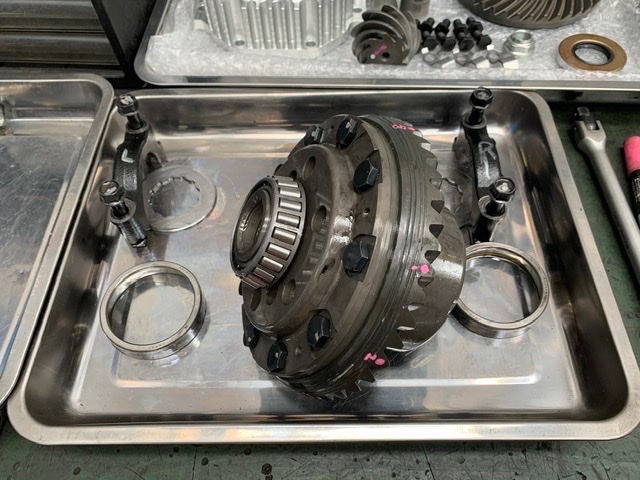

もともとデフ玉はCUSCO製の機械式だったので

リングギアを新しい物に交換です(^O^)

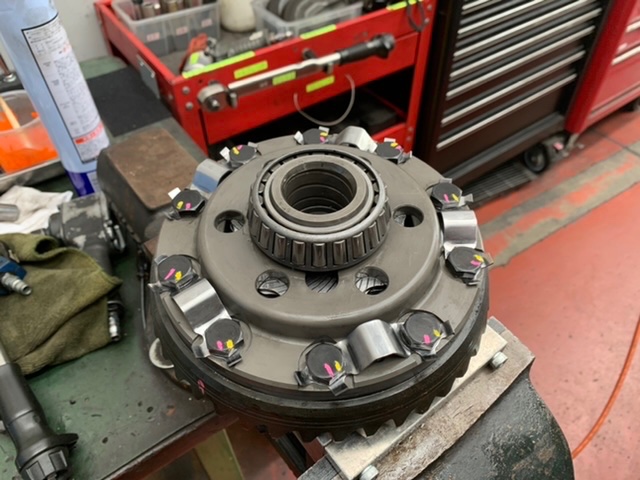

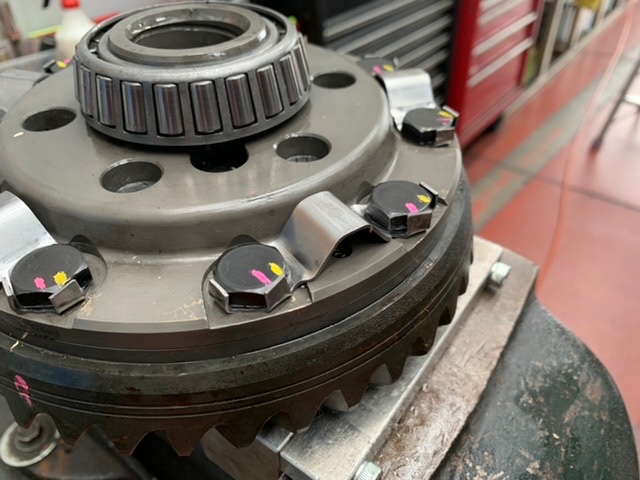

規定トルクで締付けて



デフ玉は準備完了です(^O^)

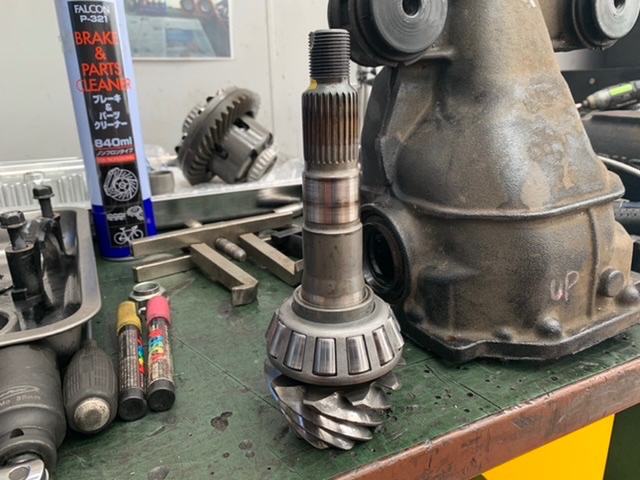

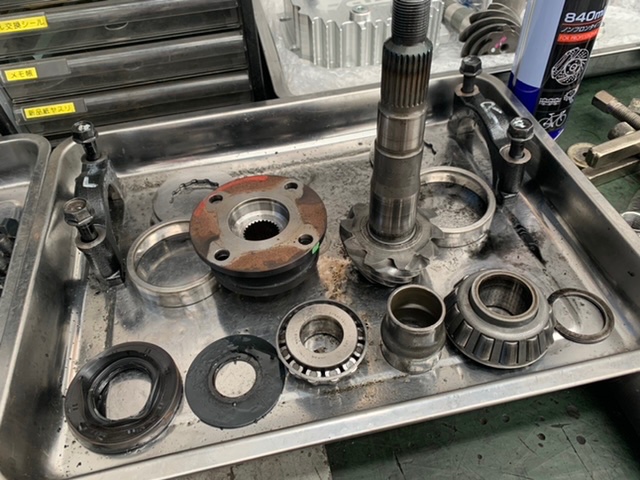

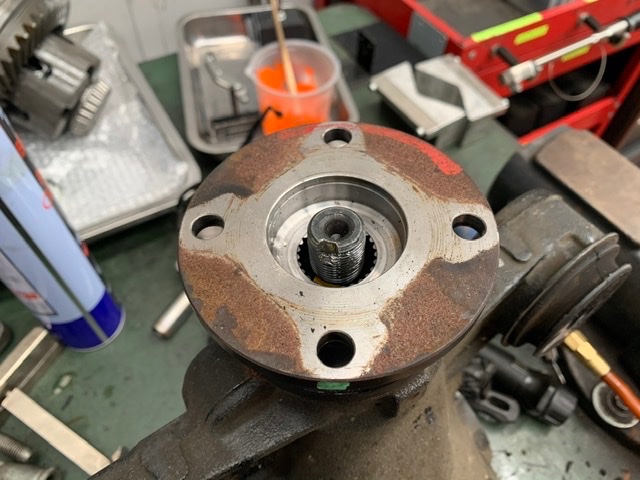

次にピニオンギアを外していきます(^O^)













⬆︎⬆︎⬆︎⬆︎⬆︎シャフト













⬆︎⬆︎⬆︎⬆︎⬆︎外した部品

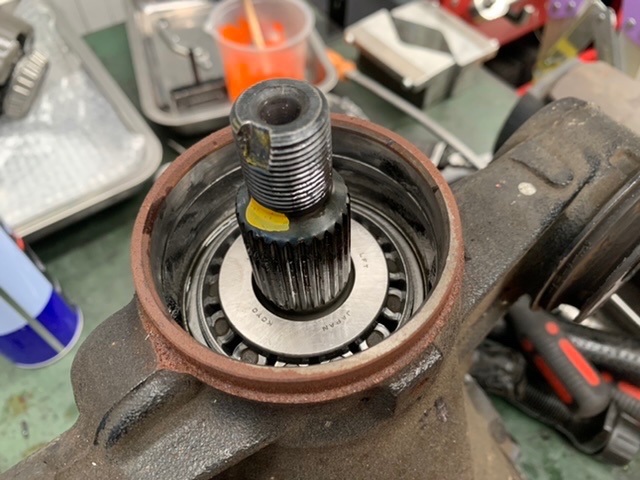

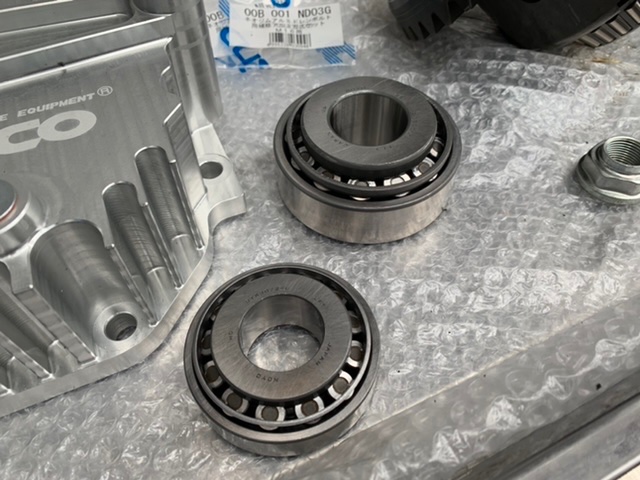

⬆︎⬆︎⬆︎⬆︎⬆︎テーパー型のベアリング



















個体差があったりすると調整は大事なんですねー

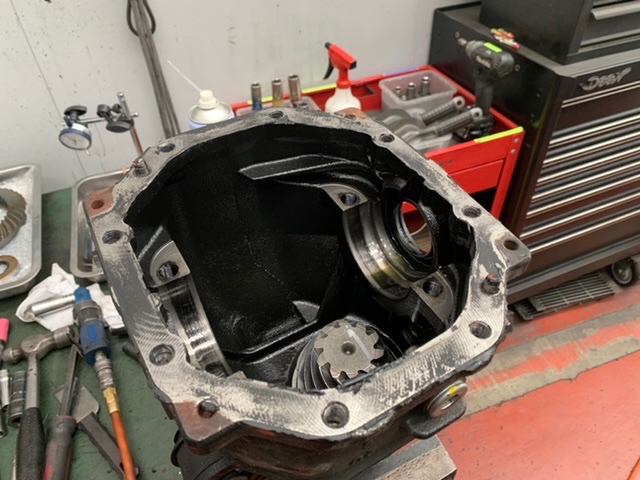

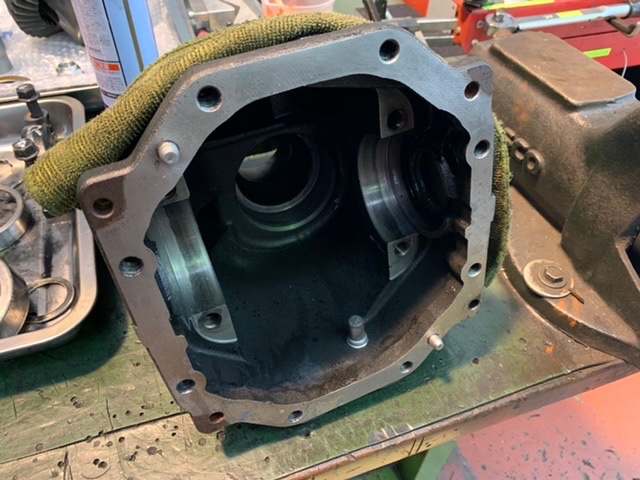

掃除もしっかり行いました(^O^)

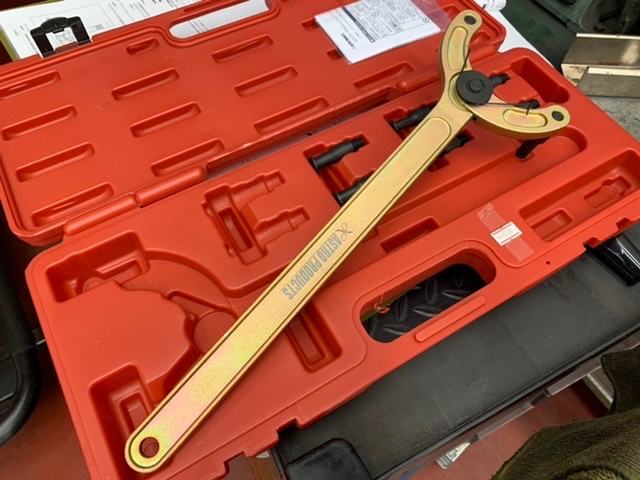

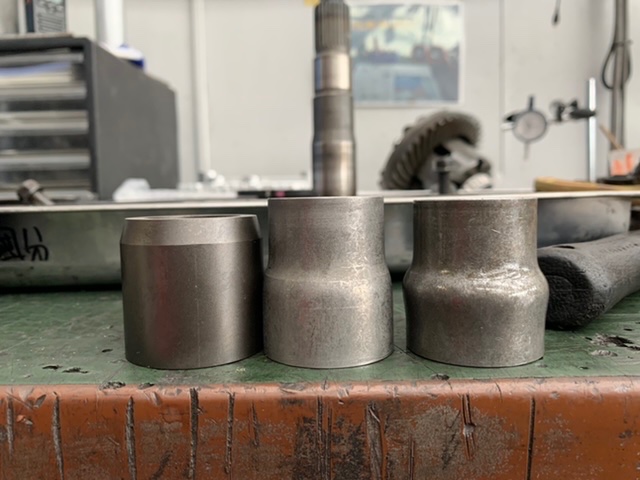

今回の作業で新しい工具導入です!

自己投資的な感じですが

経験とか勉強にもなるので

仕上がりも考えると道具は大事ですね(^O^)

あるとやっぱり楽でした。笑



どんどん自分の資産が増えてきます!笑

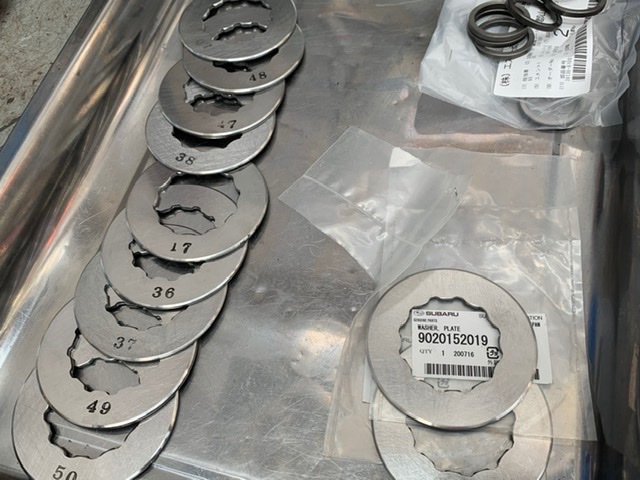

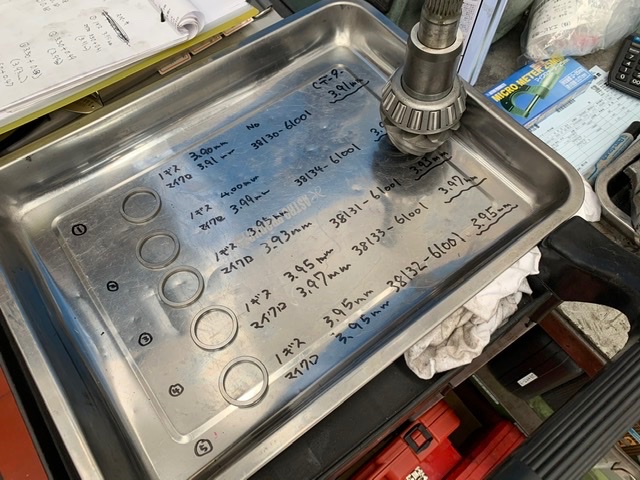

シムの選択。

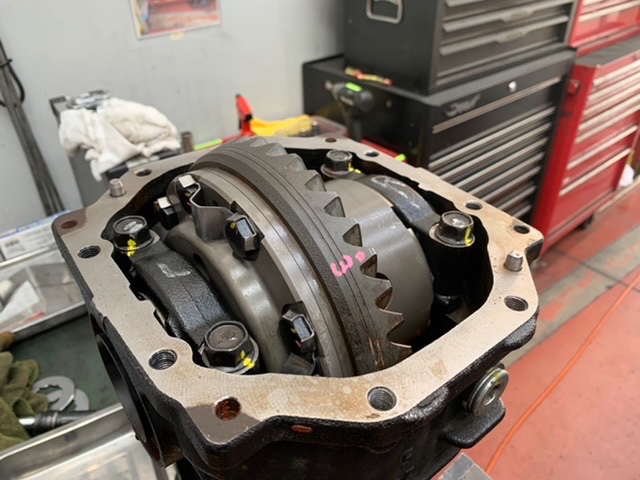

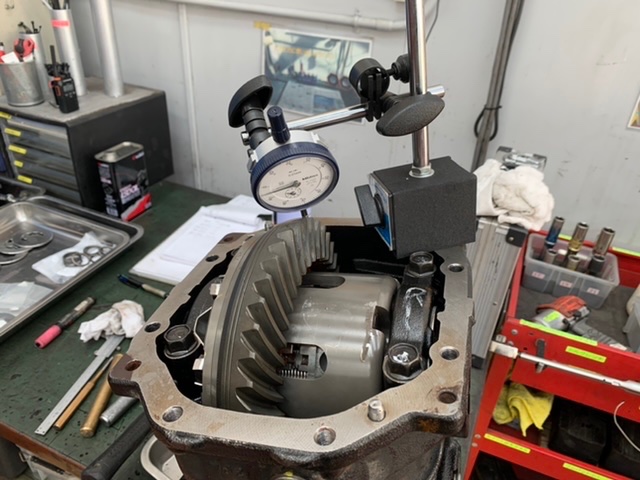

組付後の測定。



何回かバラシ、組付を繰り返しました!(^O^)

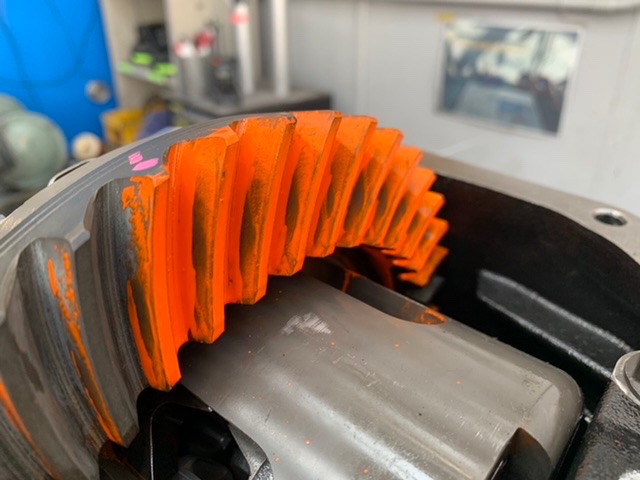

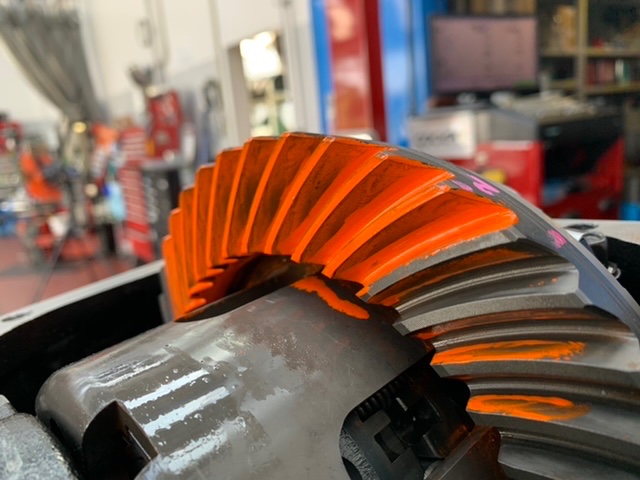

最後に歯当たりの確認。

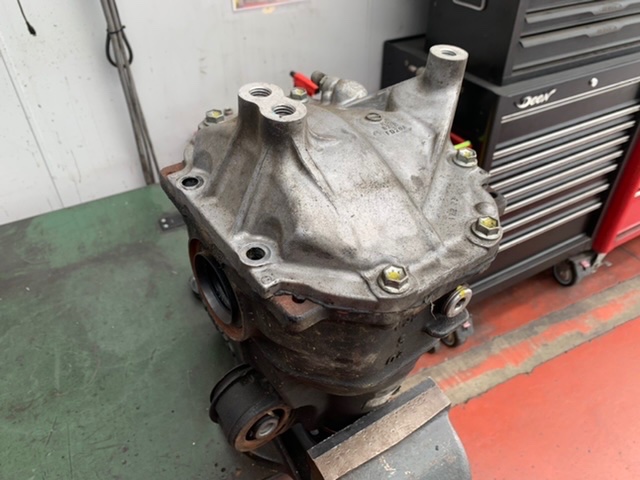

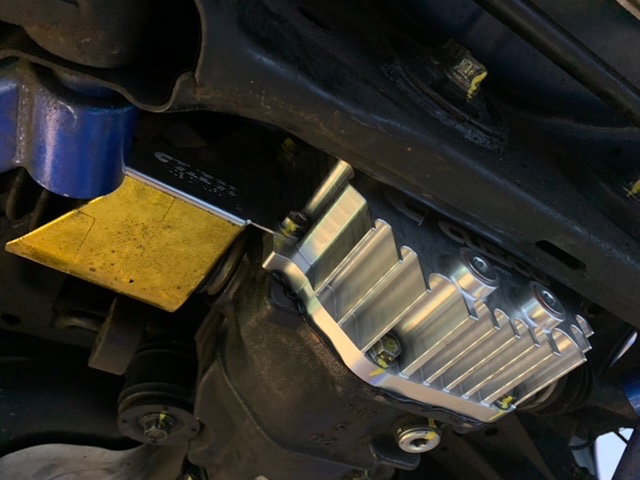

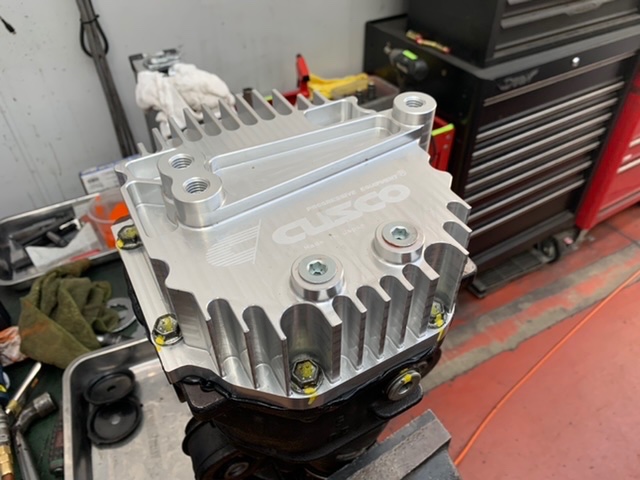

容量アップカバーも取付です(^O^)

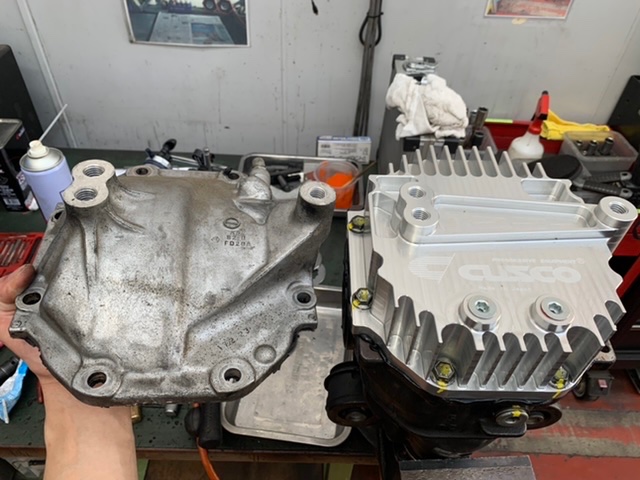

純正のカバーから移す部品もありましたー(^O^)

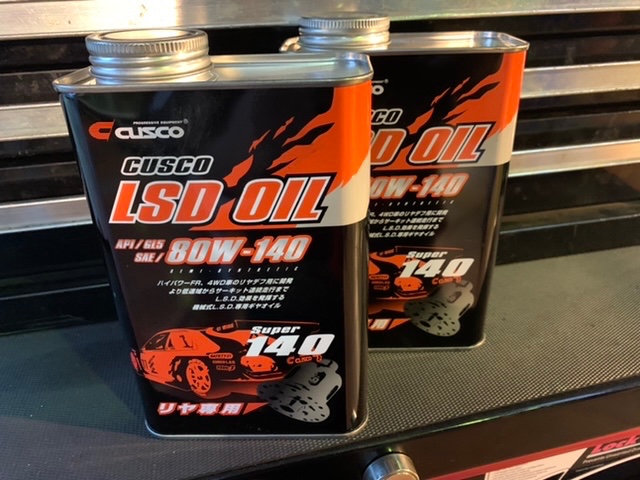

オイルはCUSCO製の80w-140を使用しました(^O^)

容量アップなので純正に比べて

使用オイル量も増えてましたー!





サーキットで走った後のオーナーさんの感想を

聞くのが楽しみです(^O^)





作業のご依頼、誠にありがとうございました!

またのご利用を心からお待ちしております(^O^)





以上國分でした!
