◆HONDA S660 [JW5]　CUSCO 機械式LSD Type-RS 1.5way取付＆Spiegel ピッチングストッパー取付◆





こんにちは！



メカニックの國分です(^O^)





本日は機械式LSD組み込み作業のご紹介です！







HONDA S660 [JW5]













S660です(^O^)



S660のデフ作業は弊社で初めての作業になりました！



自分自身もミッドシップのレイアウトは初めての作業になりましたー(^O^)

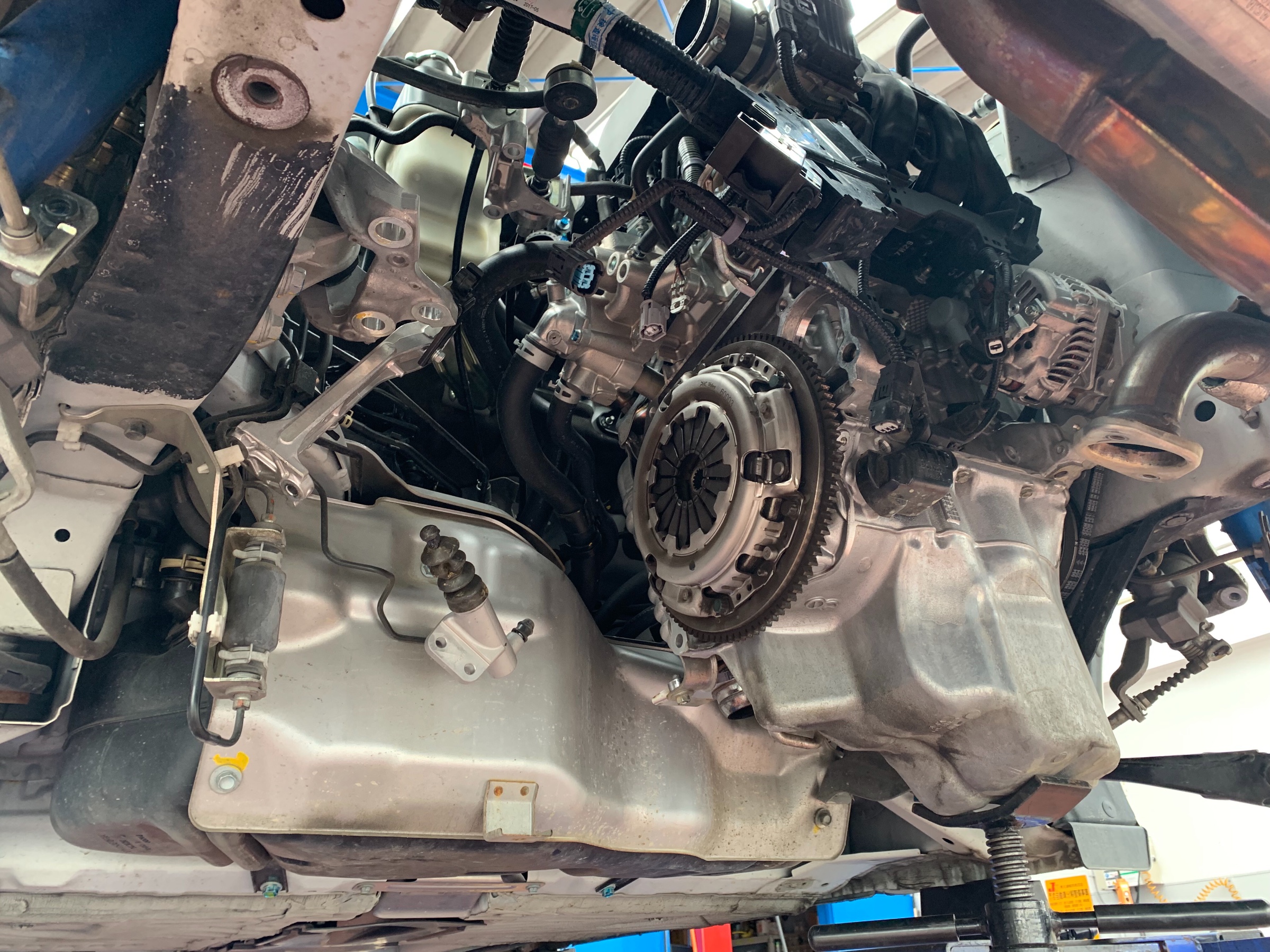

下回りのレイアウトはこんな感じです(ﾟωﾟ)



リア周りメンバー類をごっそり降ろして

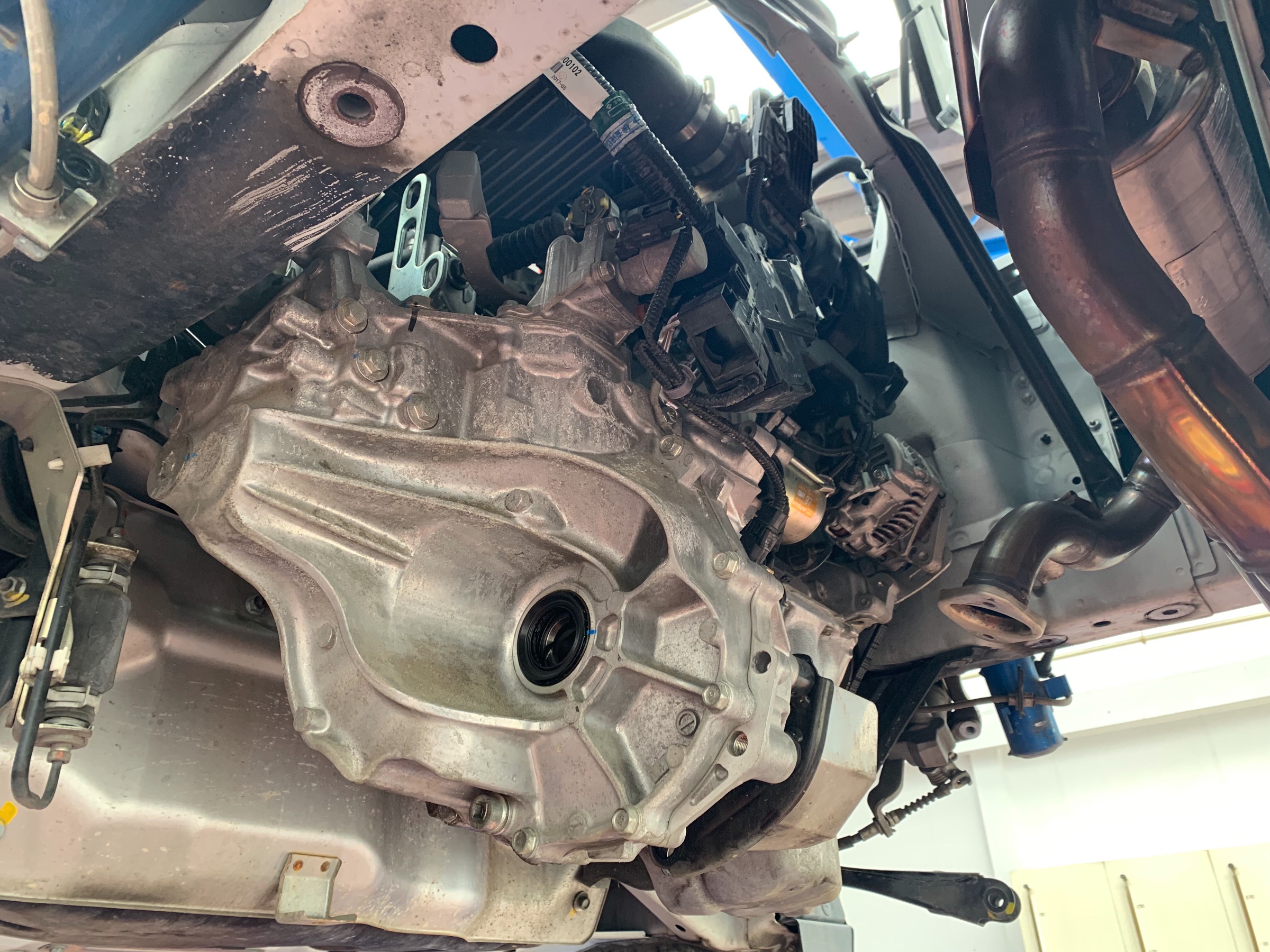

ミッションに辿り着きます(^O^)

















エンジンルーム内はインタークーラー等、色々外して



ミッションを確認できるように(^O^)

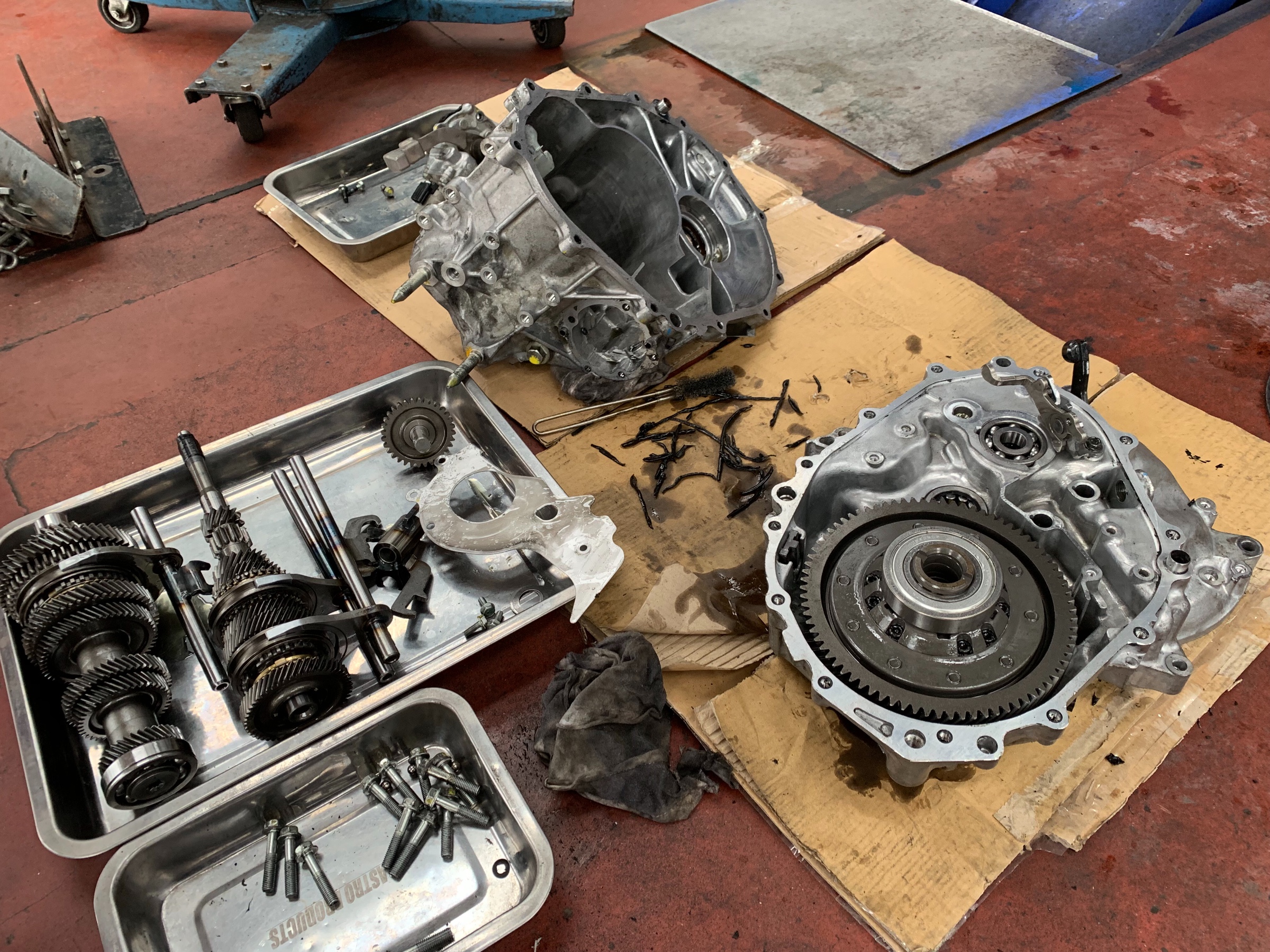

ミッションギア、シャフト類をバラシてLSDを組み込める状態にします(^O^)

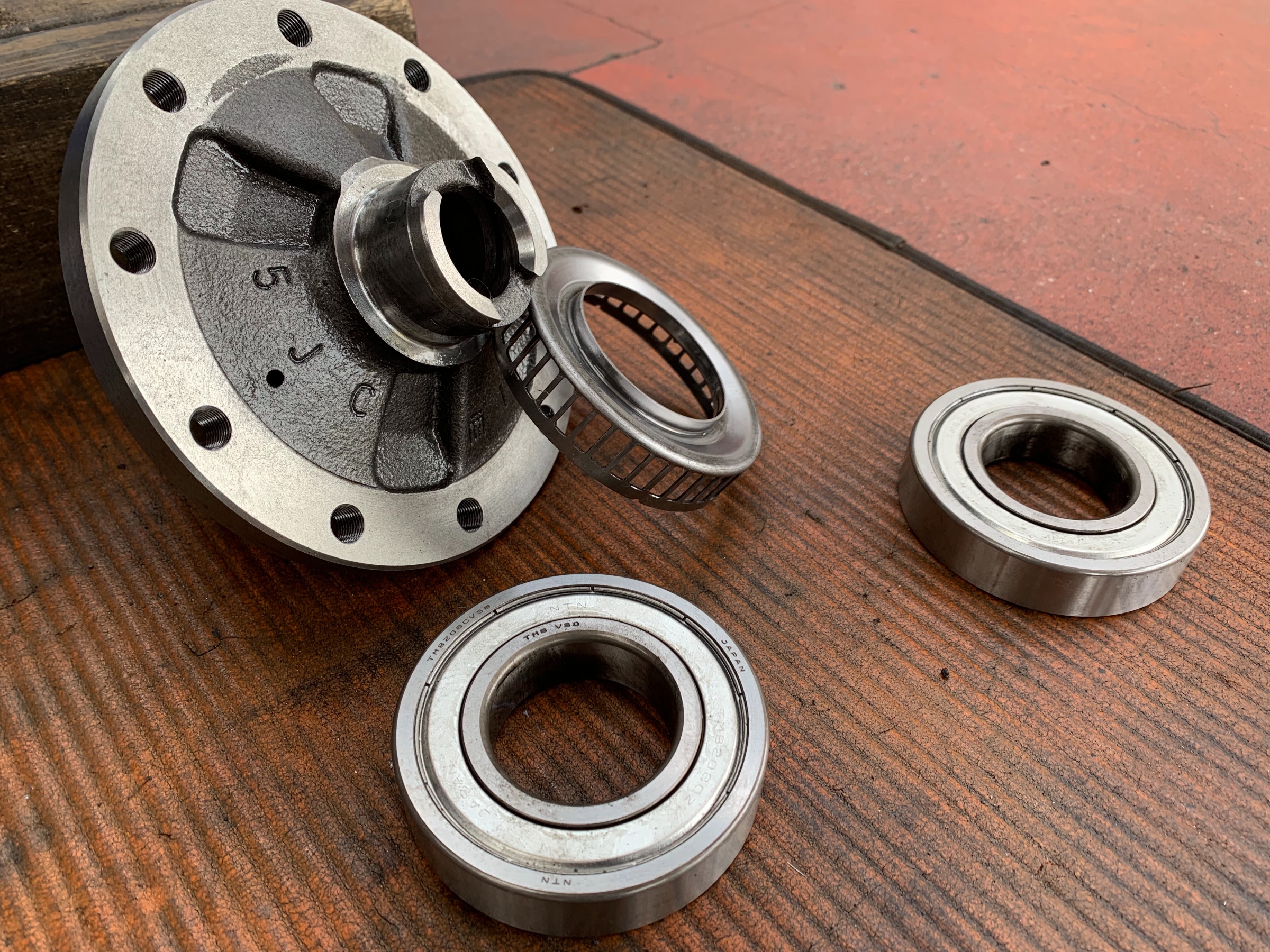

サイドベアリングは新品を圧入して使用するんですが…



パルス信号（車速やABSセンサーなどに使用）を検知する部品が



ベアリングの奥に付いている為、外さないといけなかったっす(ﾟωﾟ)





色々考えた結果……



















1回使ってみたかった工具を、即効自前で購入して使ってみました( ´ ▽ ` )笑

⬇︎⬇︎⬇︎⬇︎⬇︎⬇︎⬇︎

















綺麗に抜けて、組み込みもしっかりできましたd(￣ ￣)！



今回組んだLSDは

CUSCO Type RS 1.5wayになります(^O^)









LSDと同時にピッチングストッパーも取付です！



こちらはSpiegel製になります(^O^)









オイルはCUSCO LSD オイルで80w-90です(^O^)

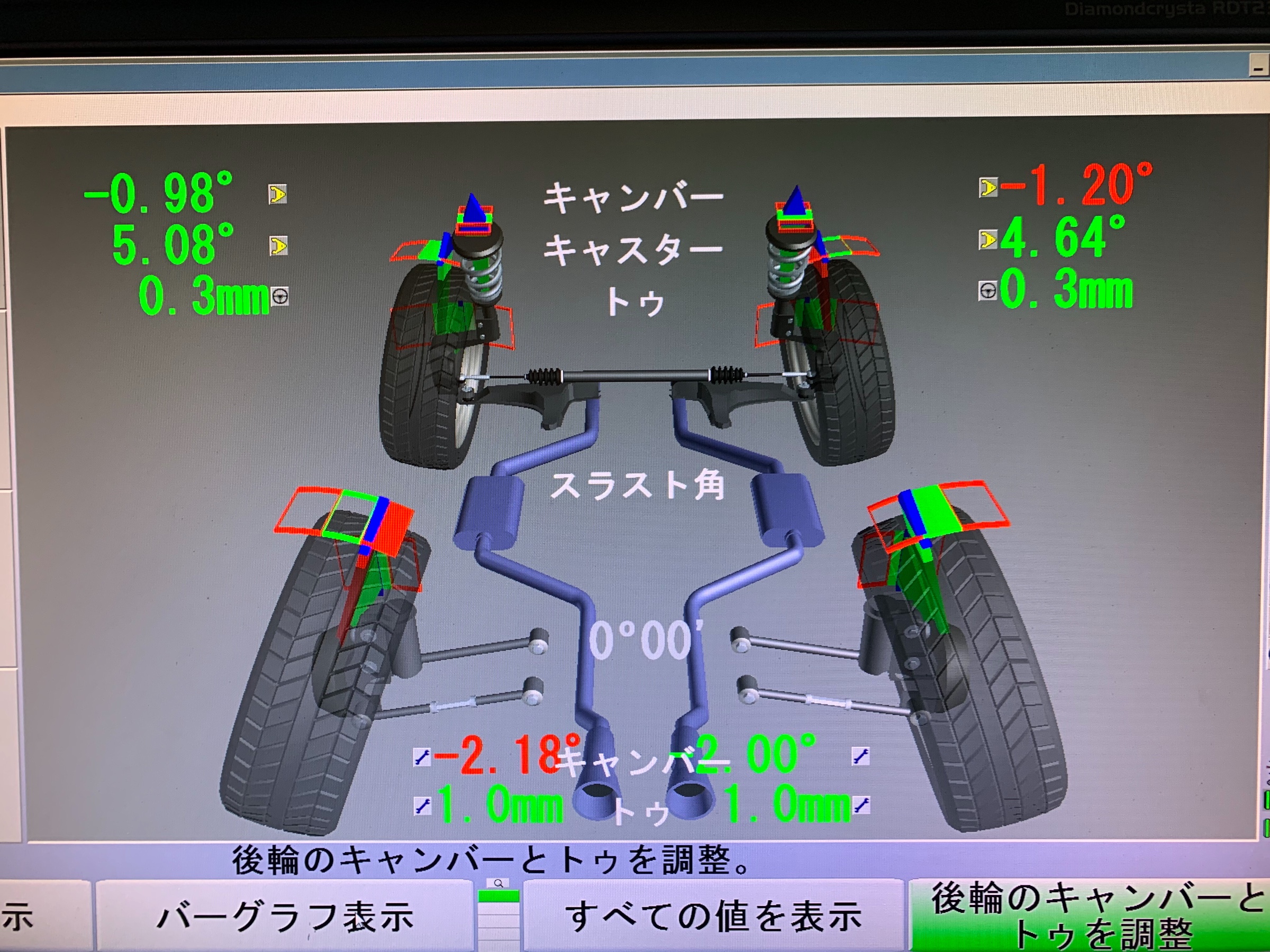

最後にアライメント。各チェックを行い作業終了になります(^O^)



S660の場合はリアメンバー等を脱着するので、アライメント調整は必ず行います(^O^)



リアエンジン、リア駆動、車の進む方向も

リアのタイヤで決まったり……



ミッドシップって

後ろ側の部品1個1個

ものすごい仕事してるんだろうなーっと思いました(ﾟωﾟ)笑



作業のご依頼誠にありがとうございました！



またのご利用を心からお待ちしております(^O^)





以上國分でした！
