デリカD:2　ETC車載器取り付け

デリカD:2にETC車載器『パナソニック CY-ET926D』の取り付けです。

ETC2.0ではないシンプルなタイプです。

取り付けるだけでは使えないので、車載器のセットアップもさせて頂きますｗｗ

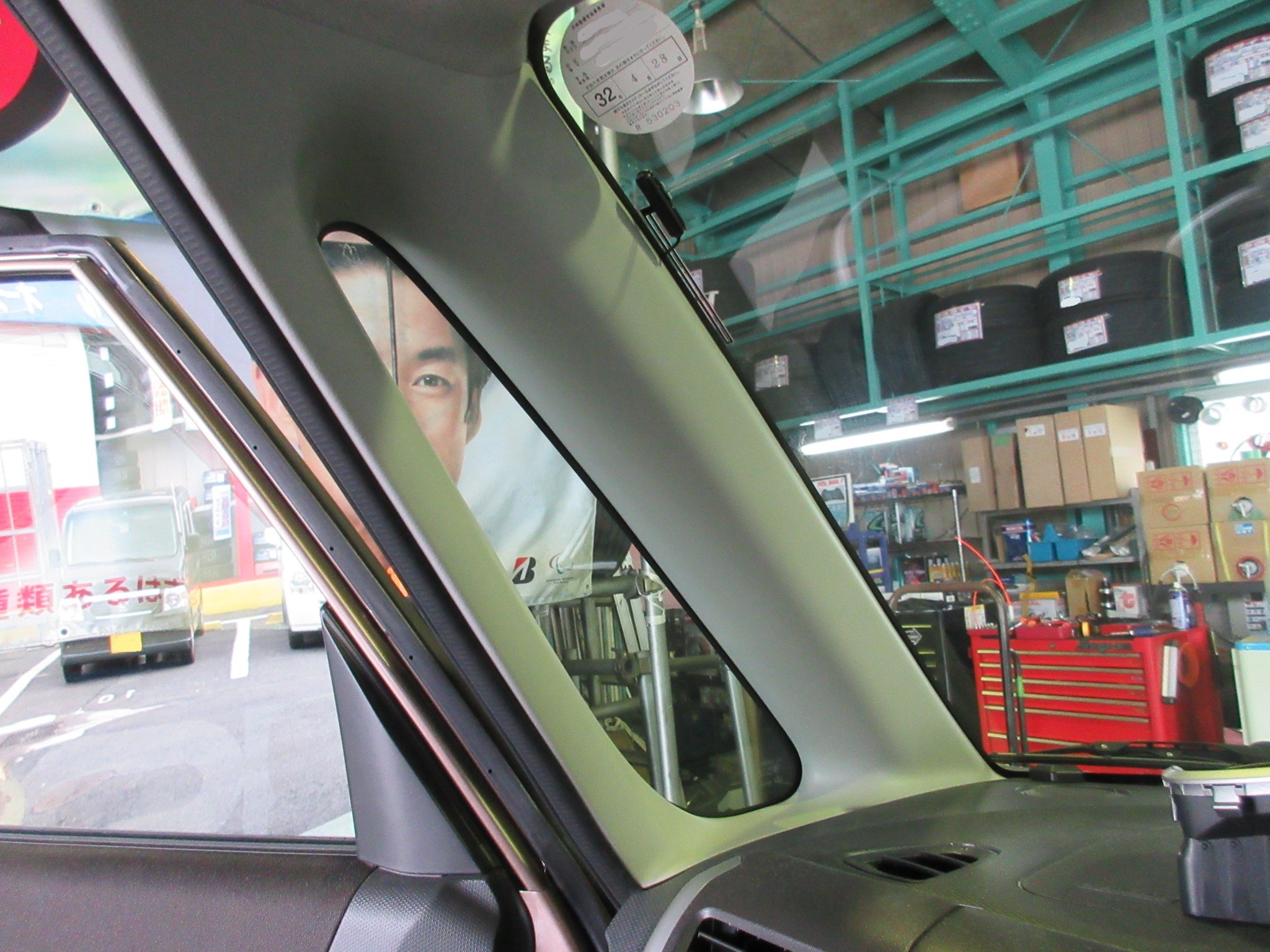

まずはアンテナコードを取り回す為に、ピラーパネルを外します。

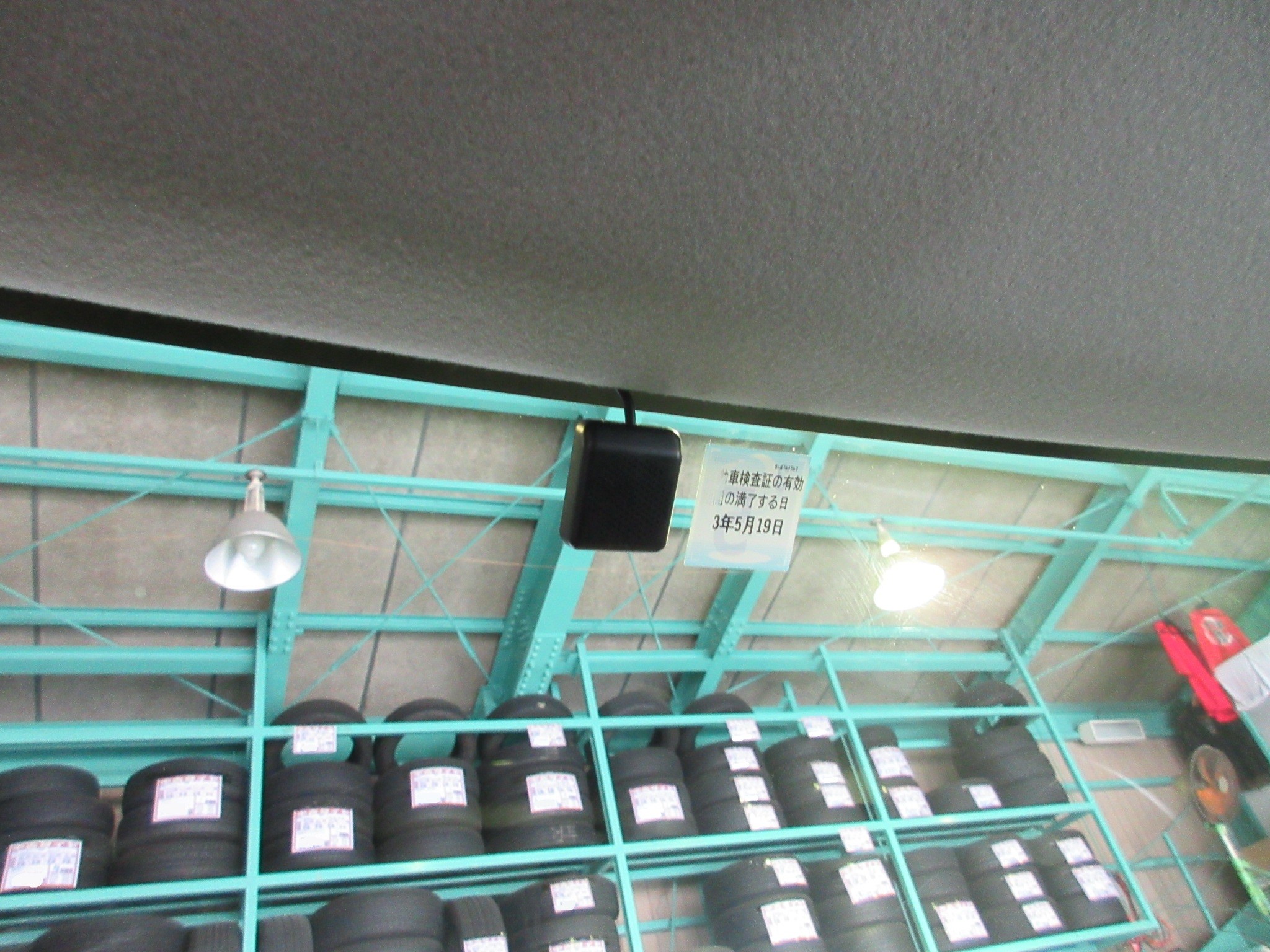

次にアンテナを車検標章付近に設置し、配線を目立たないように取り回します。





アンテナ設置が完了したら、フロントガラス付近の作業は終わりなのでピラーパネルを戻します。

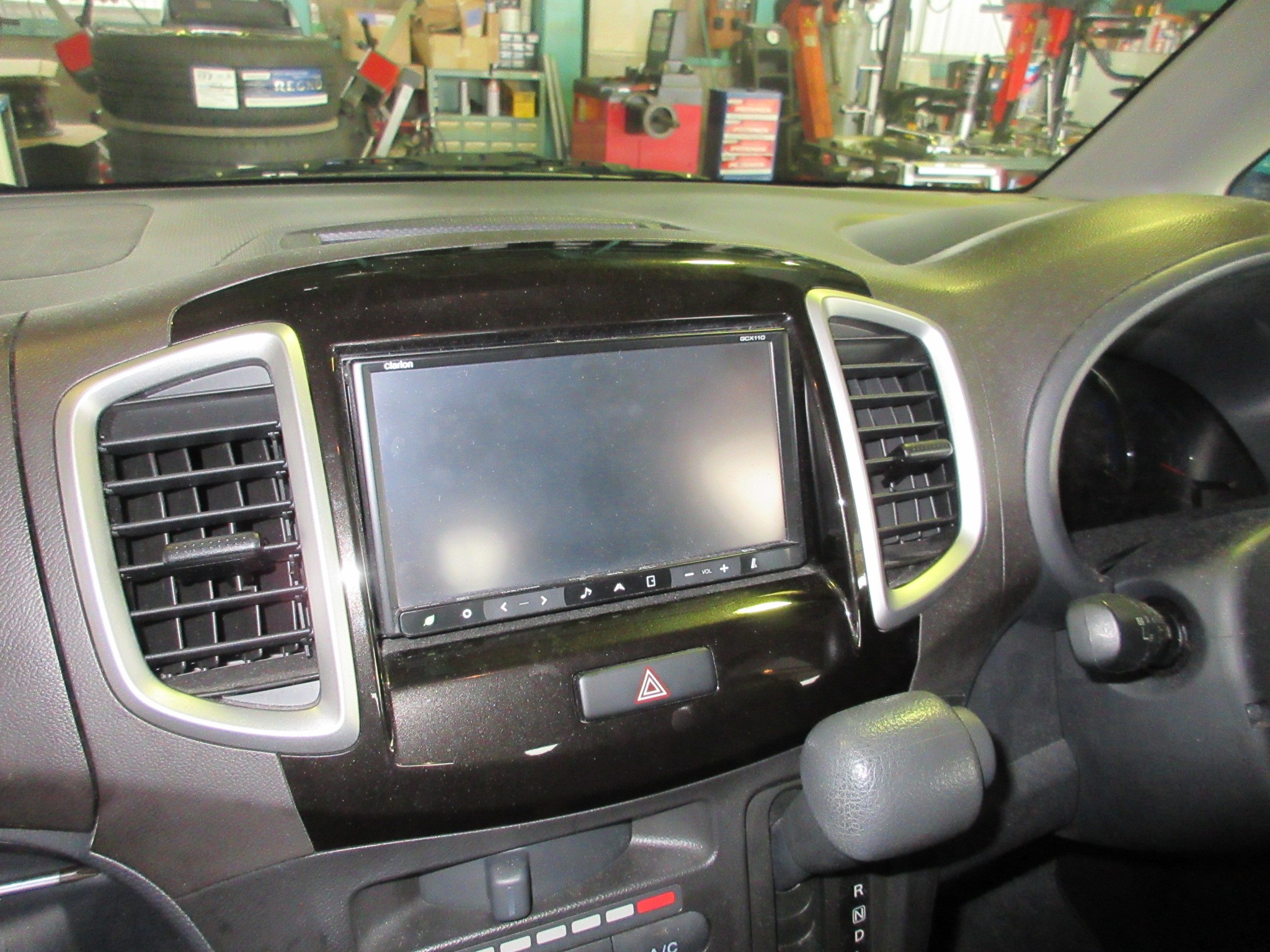

元々は別のETC車載器が付いていて、電源はシガーソケット裏のコネクターから取り出されてましたが、今回はAVデッキよりギボシ接続で取り出します。（元はエレクトロタップを使用➡接触不良等の不安しかないｗｗ）

ハザードスイッチの配線が短くて取り出しにくいですｗｗ

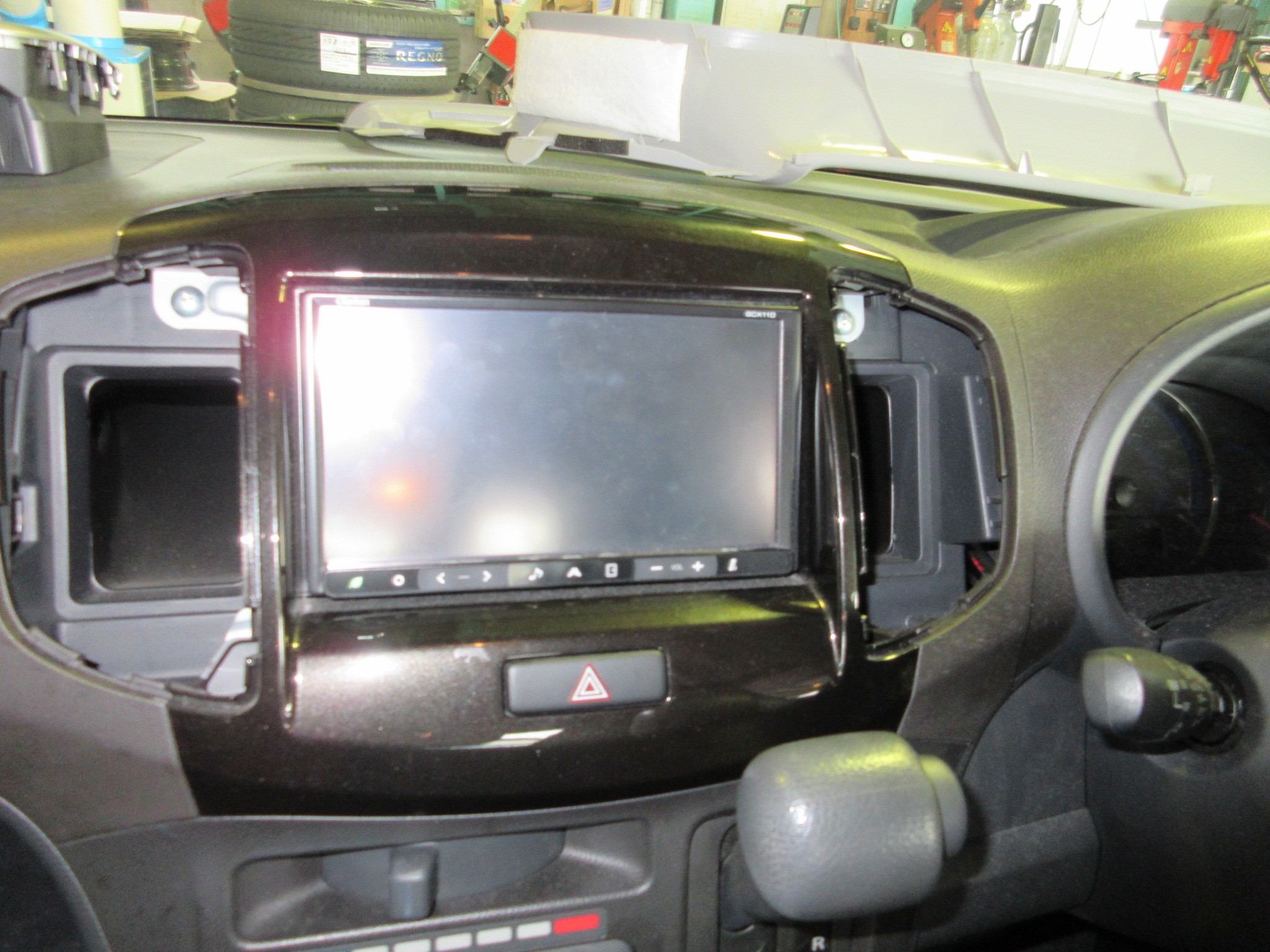

しかも、パネルだけ外れるのかと思いきやデッキとパネル丸ごと外すタイプだったｗｗ

ネジは何処かと思ったらエアコン吹き出し口の裏です。

ネジをダクト内部に落とさない様に注意ですね。





電源の取り出しも完了したので、デッキを元に戻します。





後はETC車載器の固定のみです。

固定位置は元と同じでグローブボックス内部です。

以前の取り付けでは、配線は一切束ねたり固定されたりしてなかったのですが、グローブボックス内部の隅にクリップで留めます。





グローブボックスに穴開け加工してグロメットを使用すれば、もっとスッキリと取り付け可能ですが、極力加工は避けたいとの御希望でしたので、こんな形で取り付けさせて頂きました。



今回は今まで使用していたETC車載器の配線は問題ないが、本体が故障したので買い替えという形でした。

ETCが突然使用出来なくなると不便ですよねｗｗ
