オデッセイ RC4　車高調取り付けます！



今回は、ミニバンにもキャンバー調整を可能にしたTEINフルスペック車高調のRX1を取り付けたいと思います(^^♪

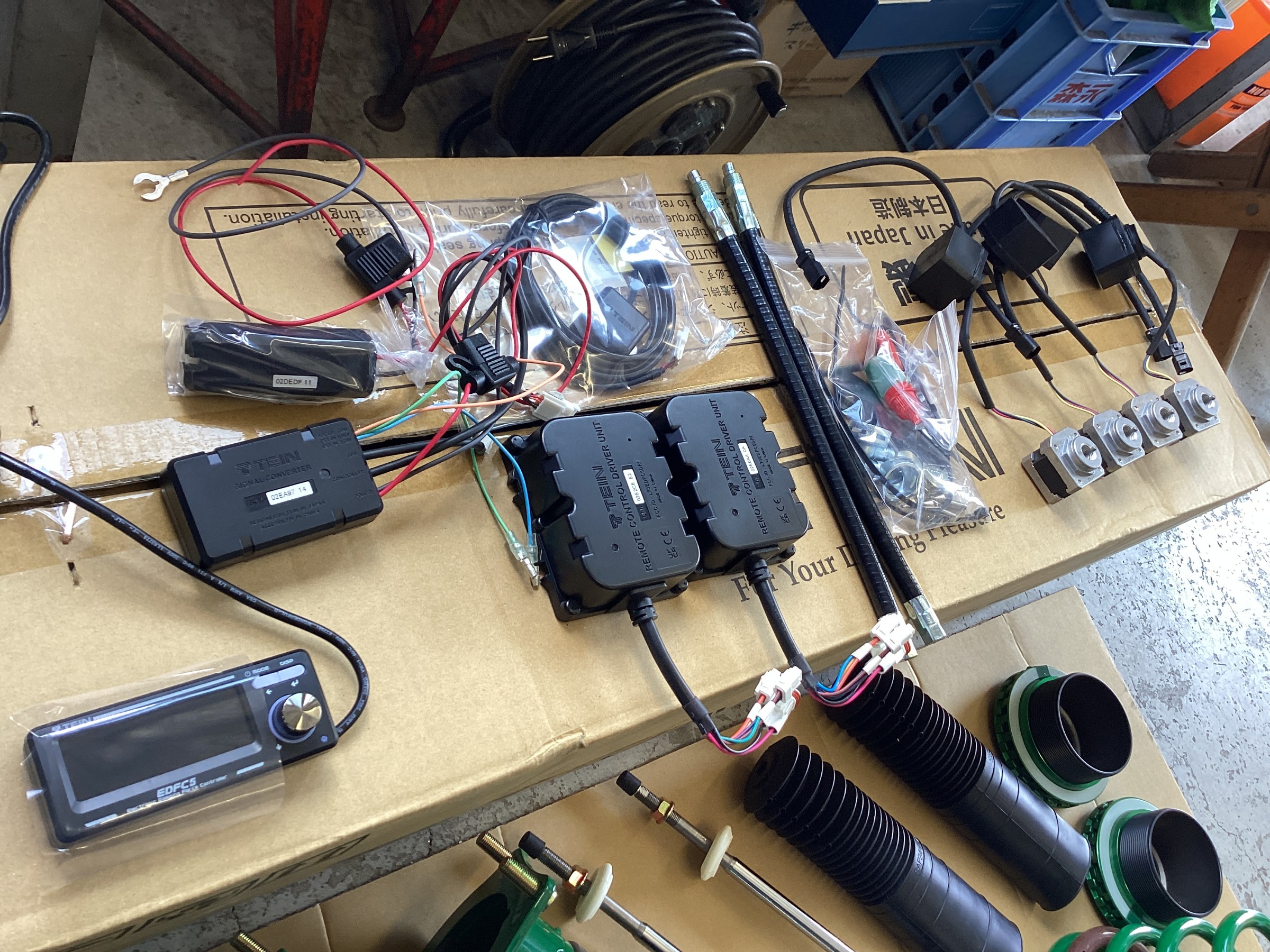

一緒に減衰力コントローラのEDFC5も取り付けます！





コントローラユニットを室内のダッシュに取り付けし、モータードライバユニットはエンジンルーム内に固定、もう一つのモータードライバユニットはリヤ内装内に固定します(^^♪

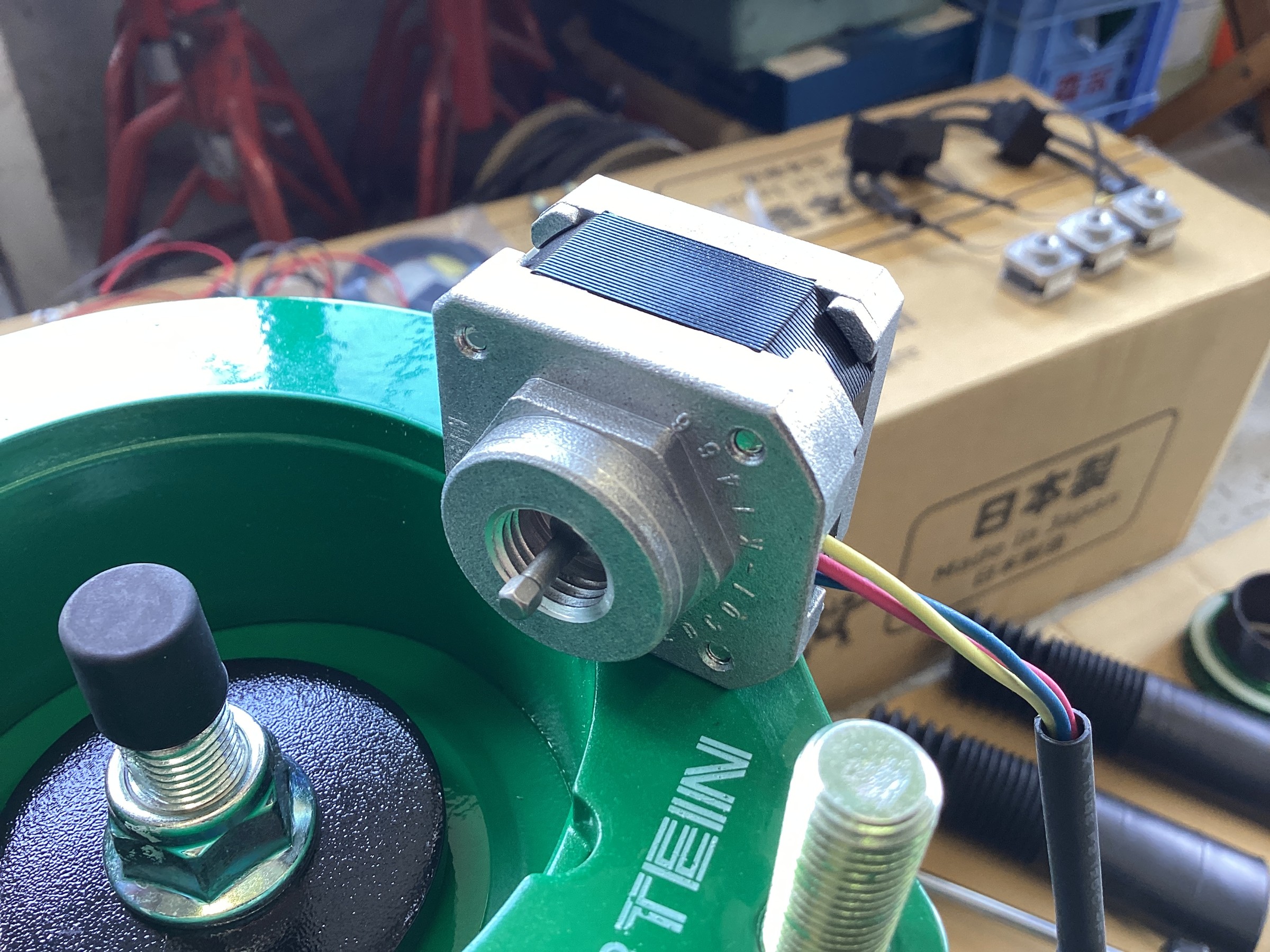

車に車高調を取り付ける前にモーターを取り付けちゃいます！





ネジロックとかグリースを塗ったりしてモーターを取り付け・・・

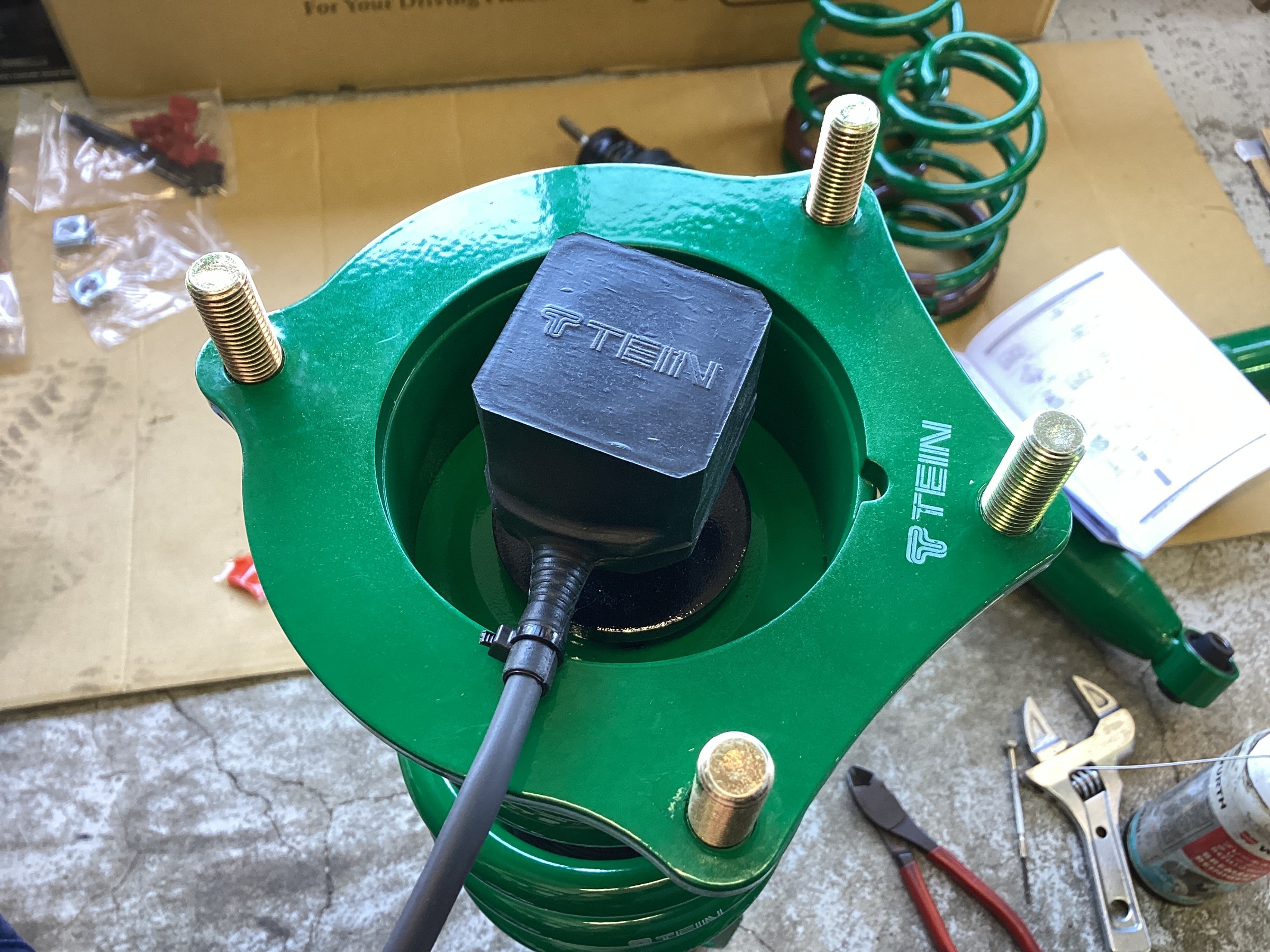

入れるのが大変なゴムカバーをかぶせて完成です!(^^)!

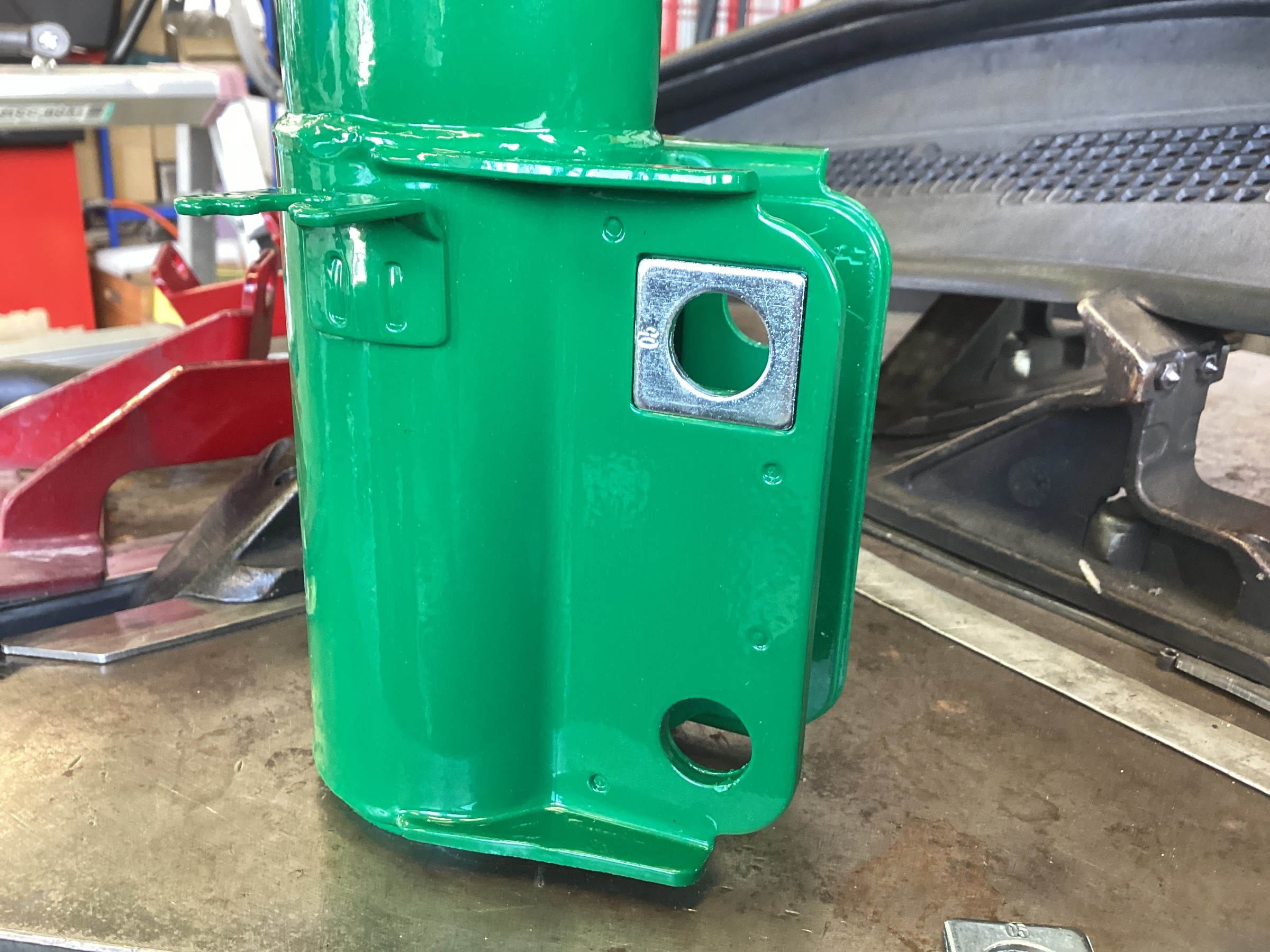

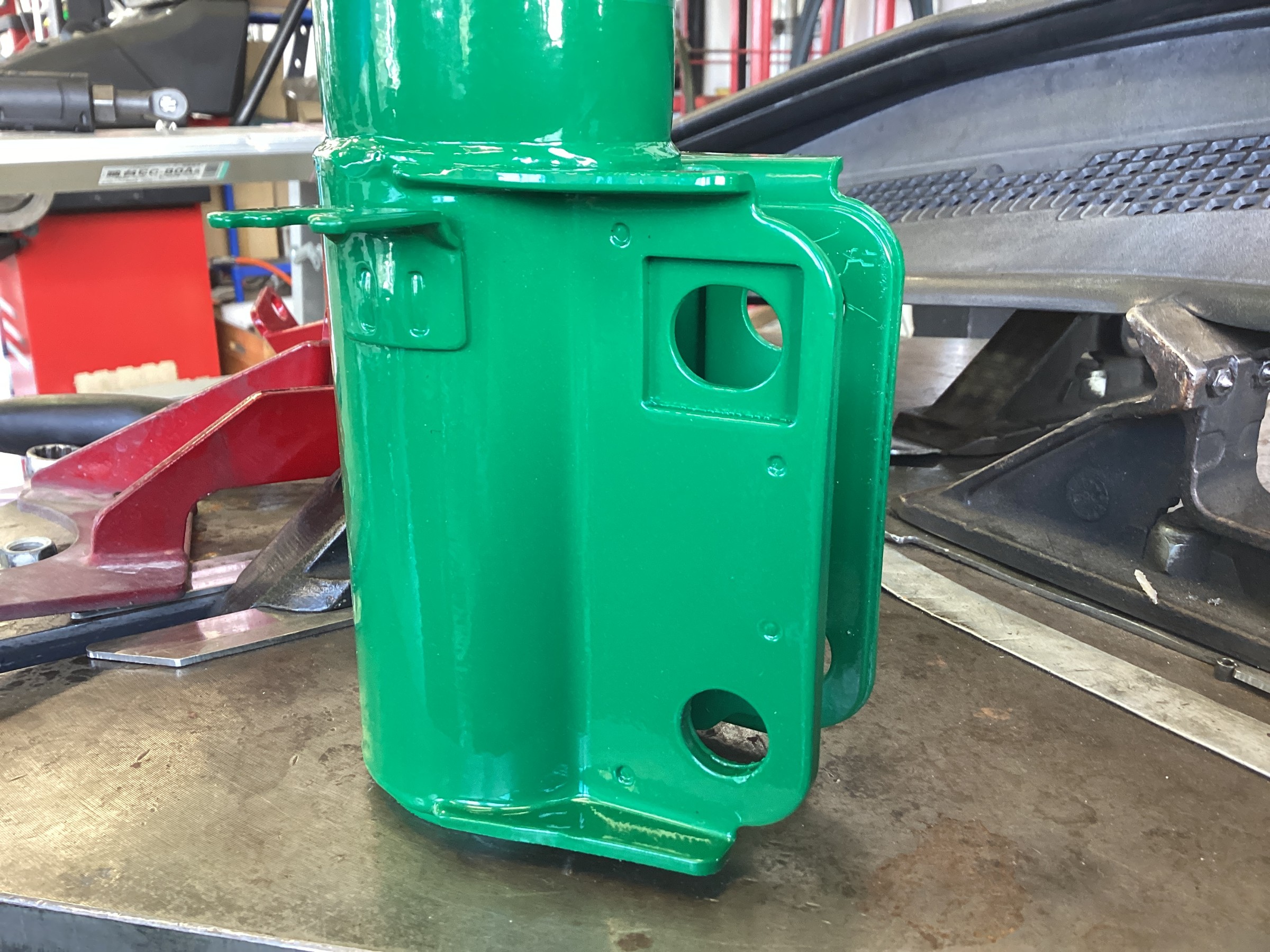

そしてキャンバー調整式ロアブラケットを採用したRX1ですが、狙ったキャンバー角にする為にシムをどれにするか選びます！

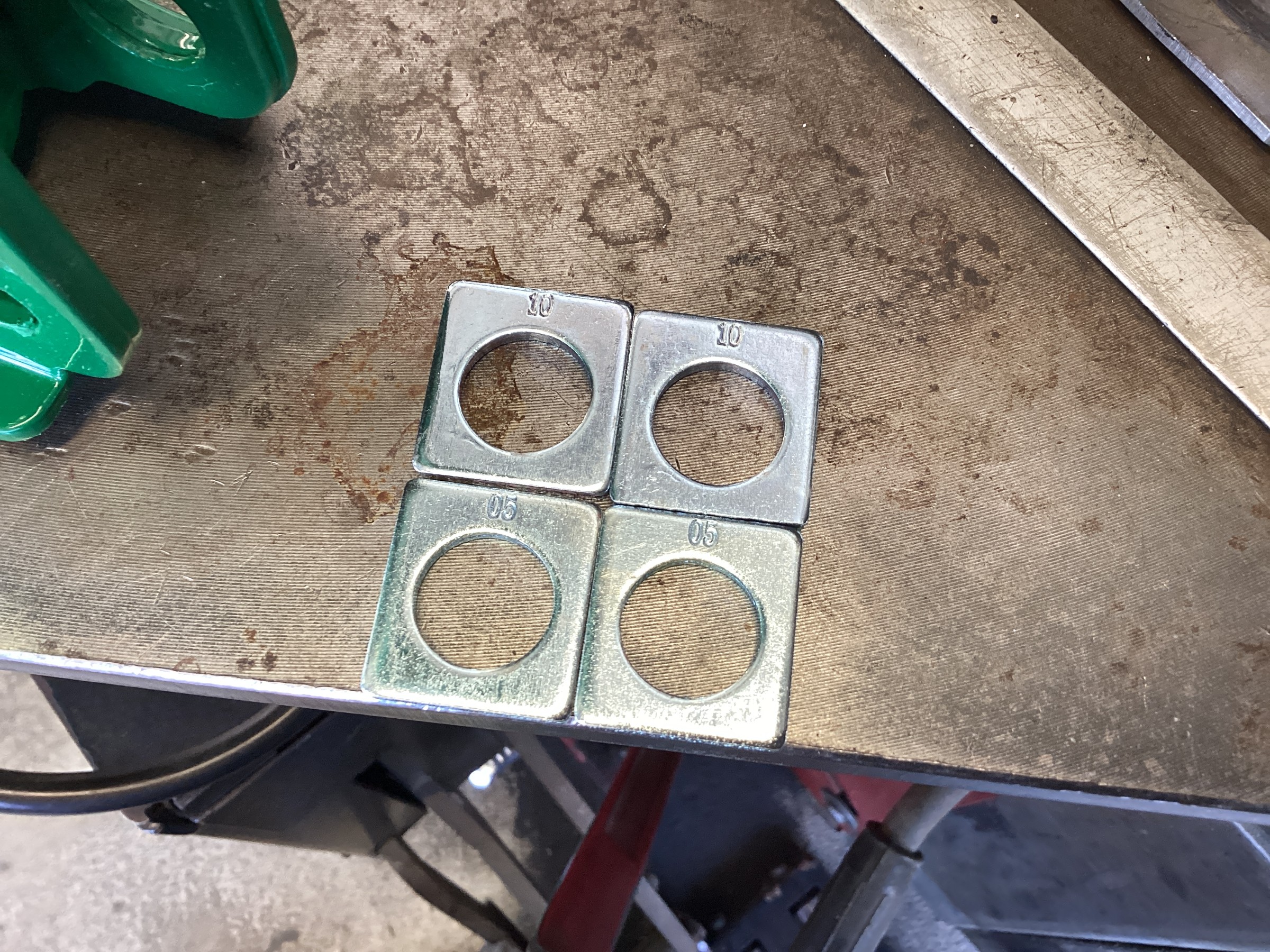

今回は下のシム（05）を使います(^^♪





こんな感じにシムを装着して純正のボルトを取り付けます！

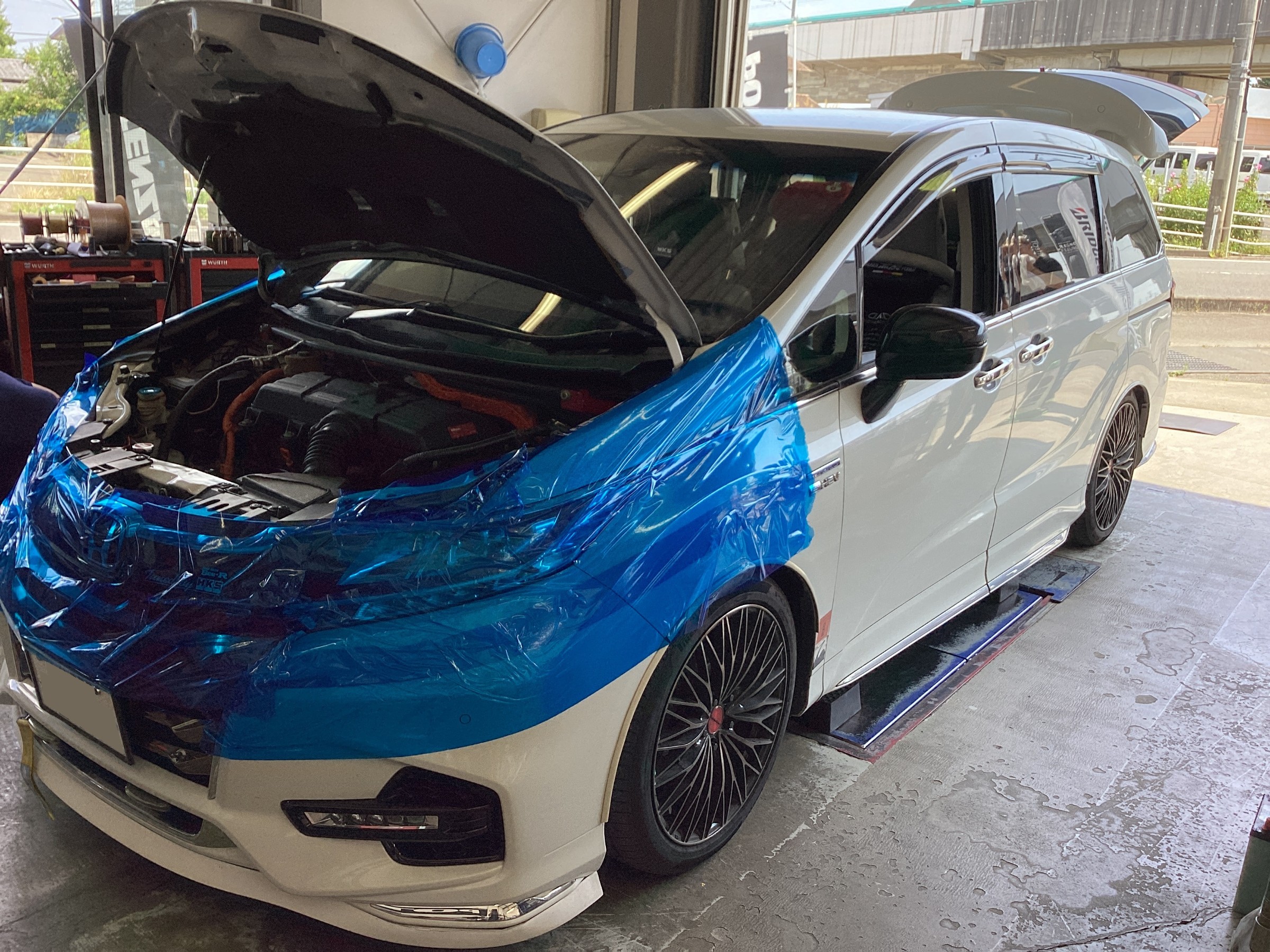

取り付けるのはこちらのオデッセイになります(^^♪

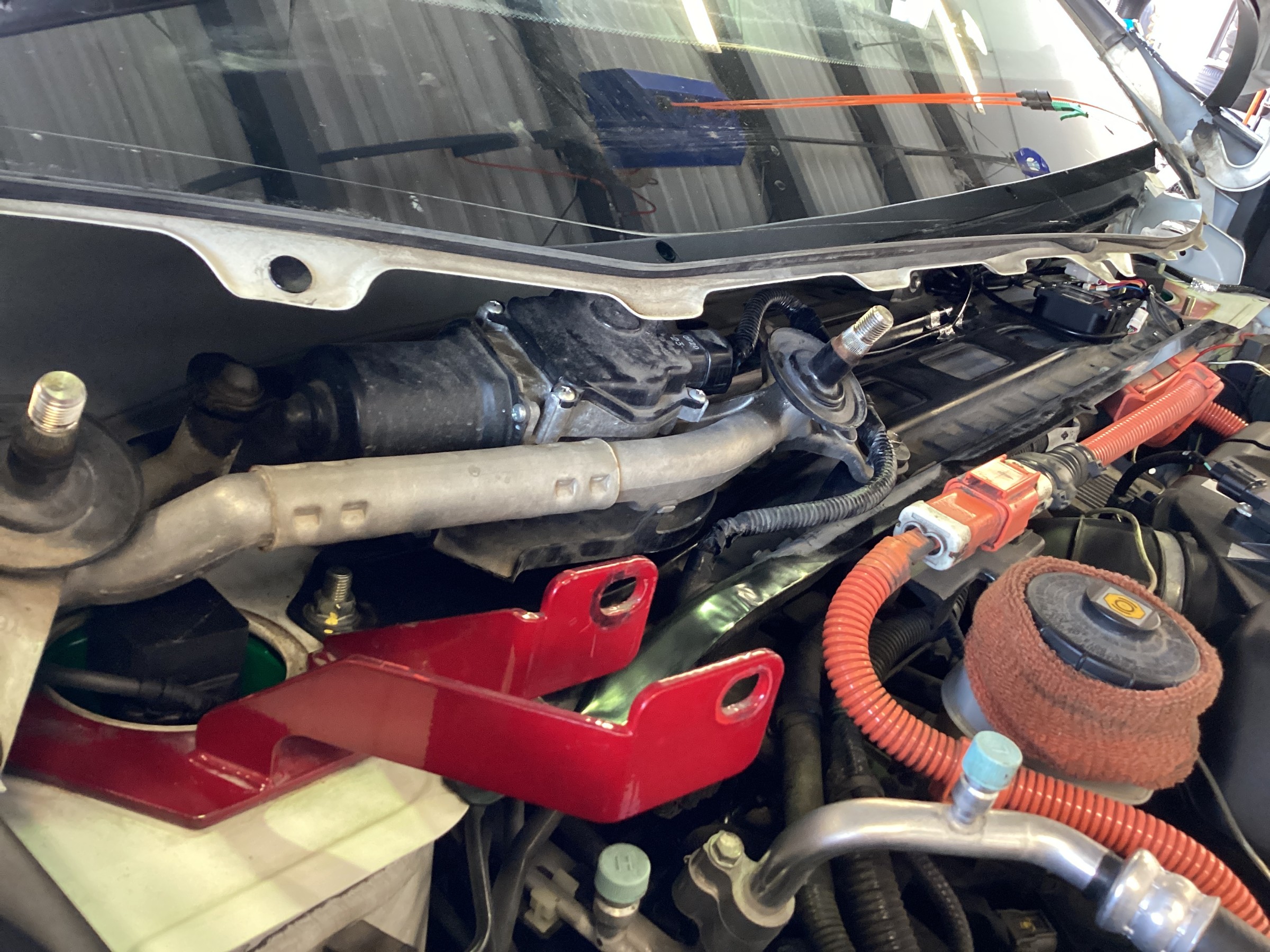

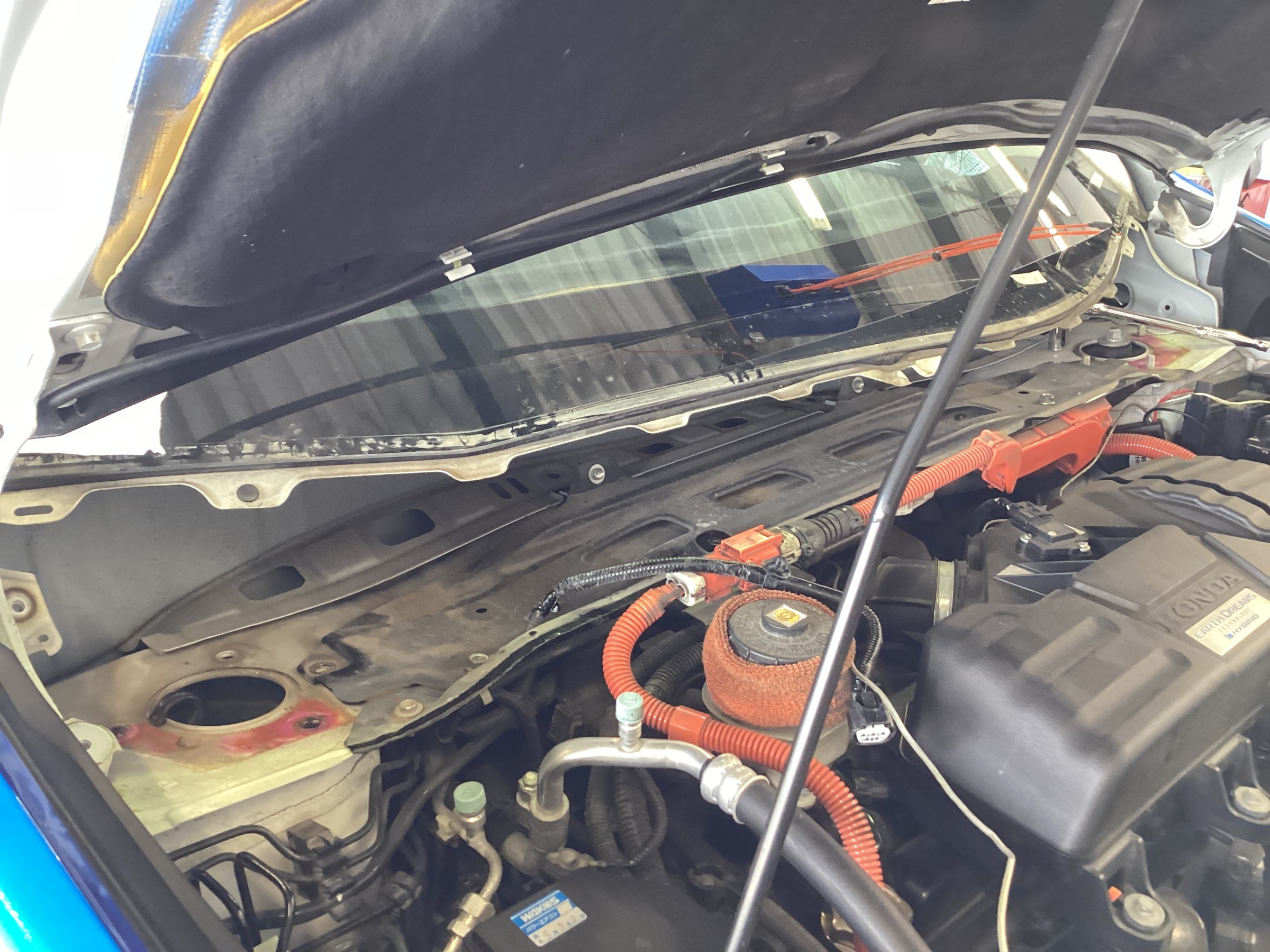

フロントはカウルトップを外し、ワイパーモーターユニットも取り外してからアッパーマウントのナットにアクセス出来ます！

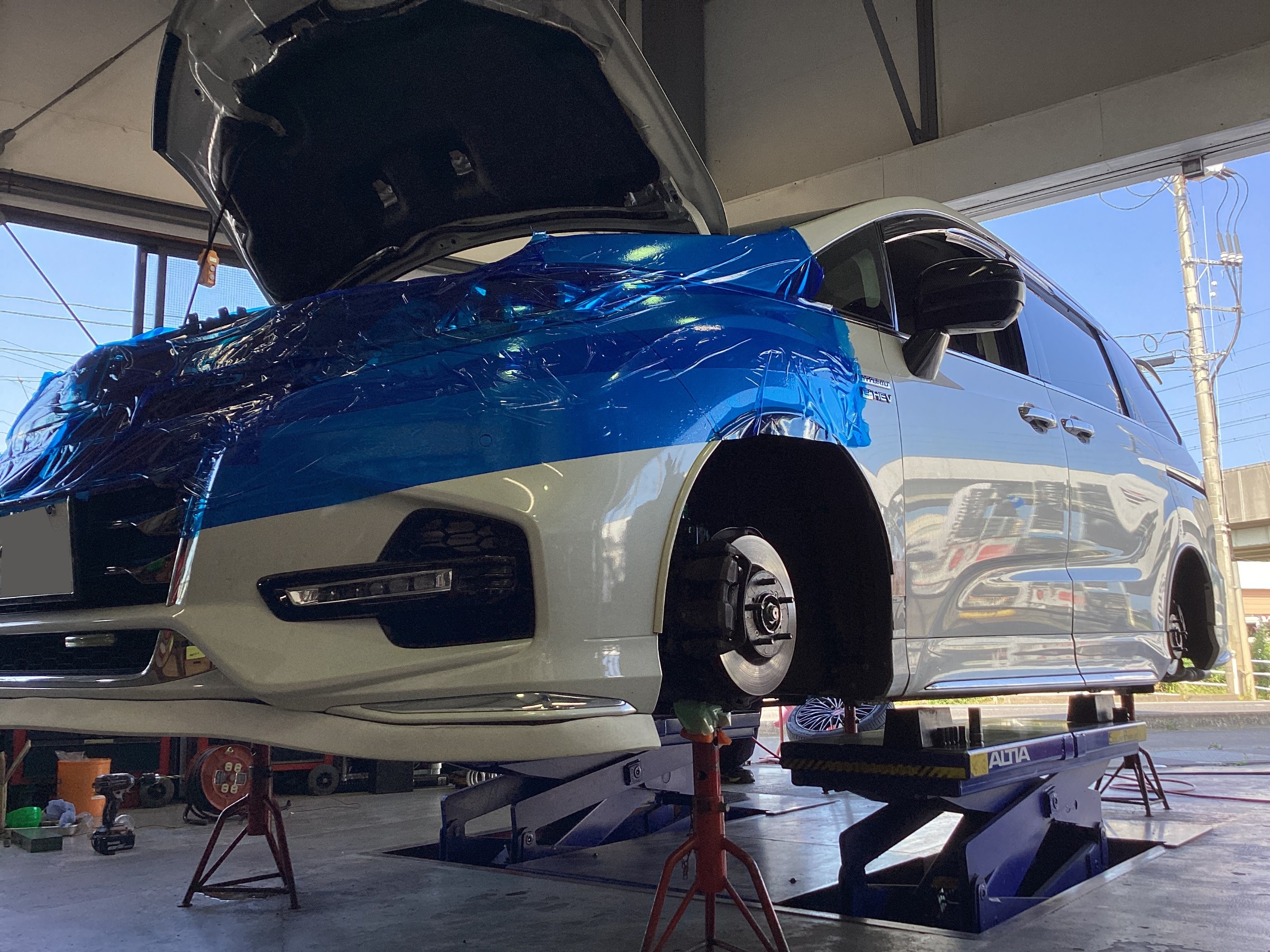

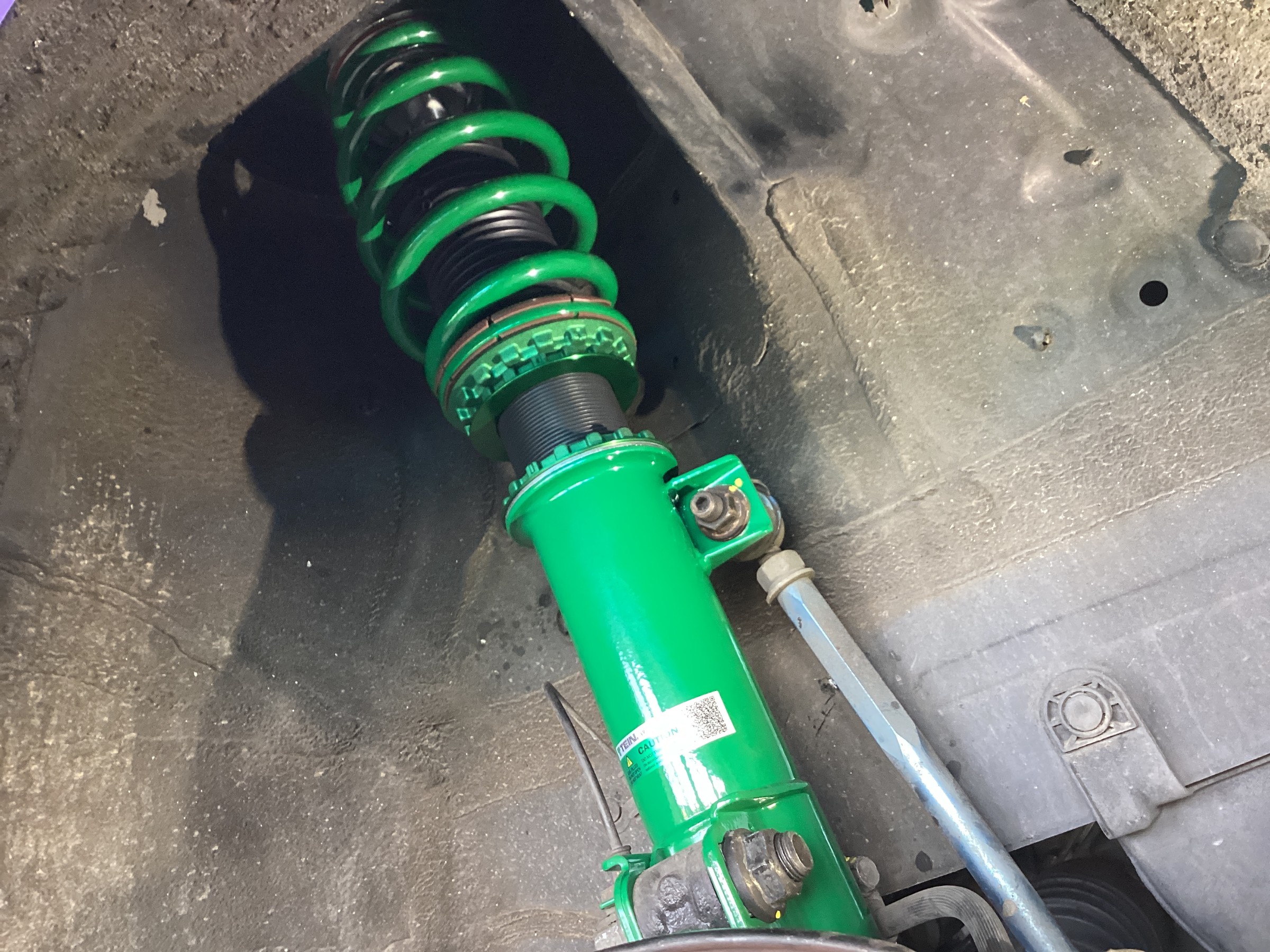

車高調を取り付けて・・・





モータードライバユニットの配線を綺麗にまとめればフロントは完成です！

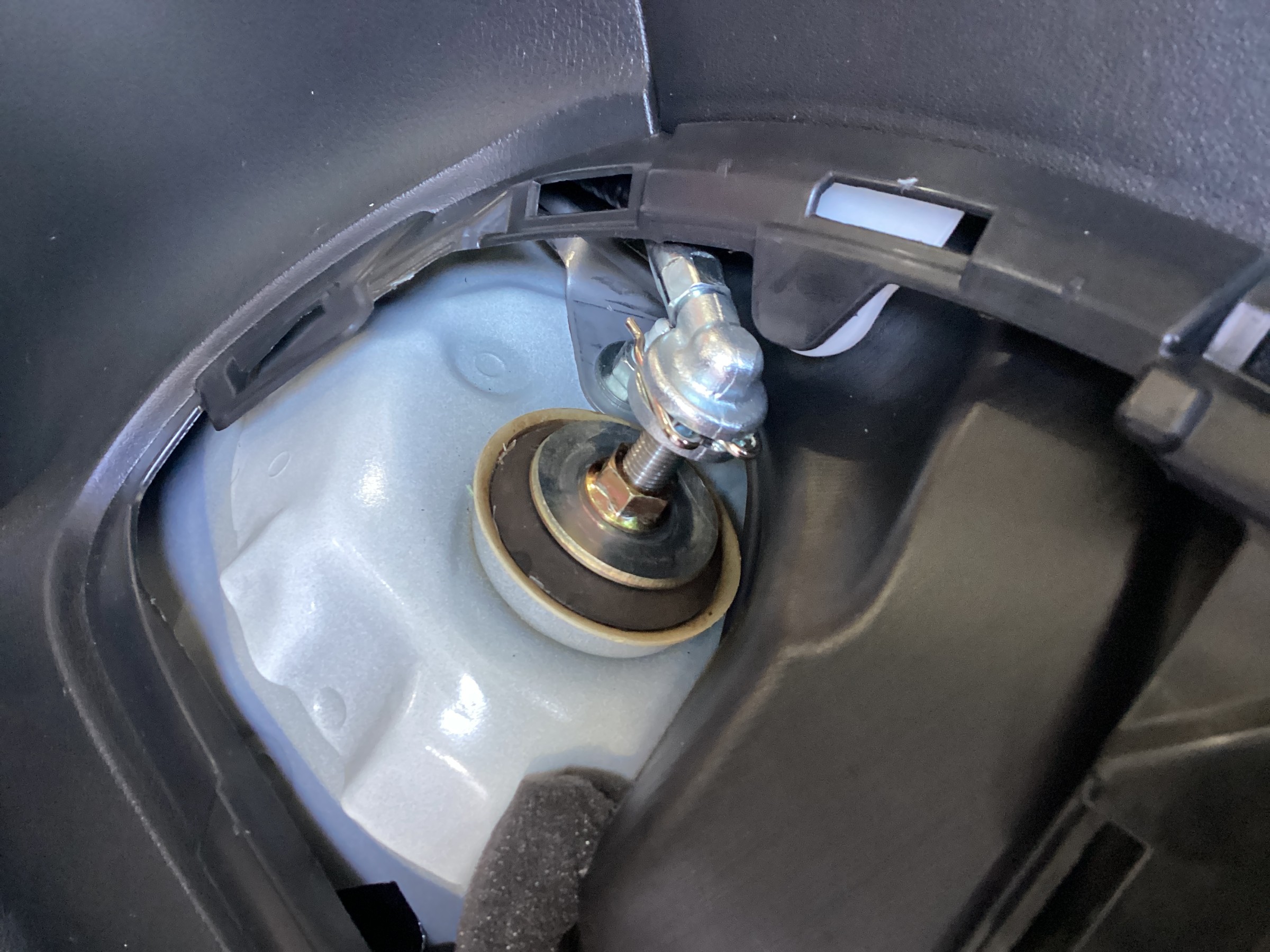

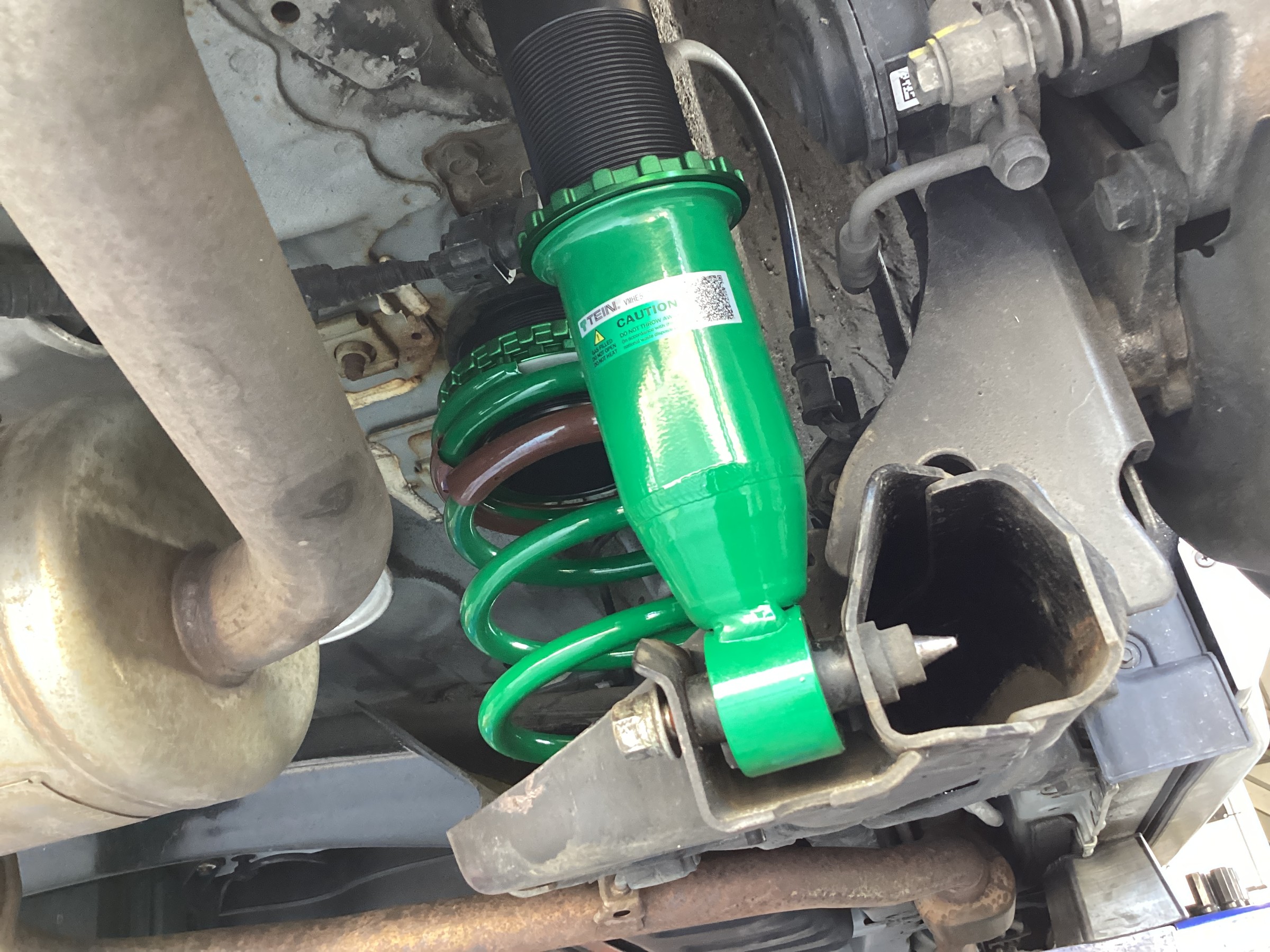

リヤも車高調を取り付け・・・





一部内装を加工して完成です!(^^)!

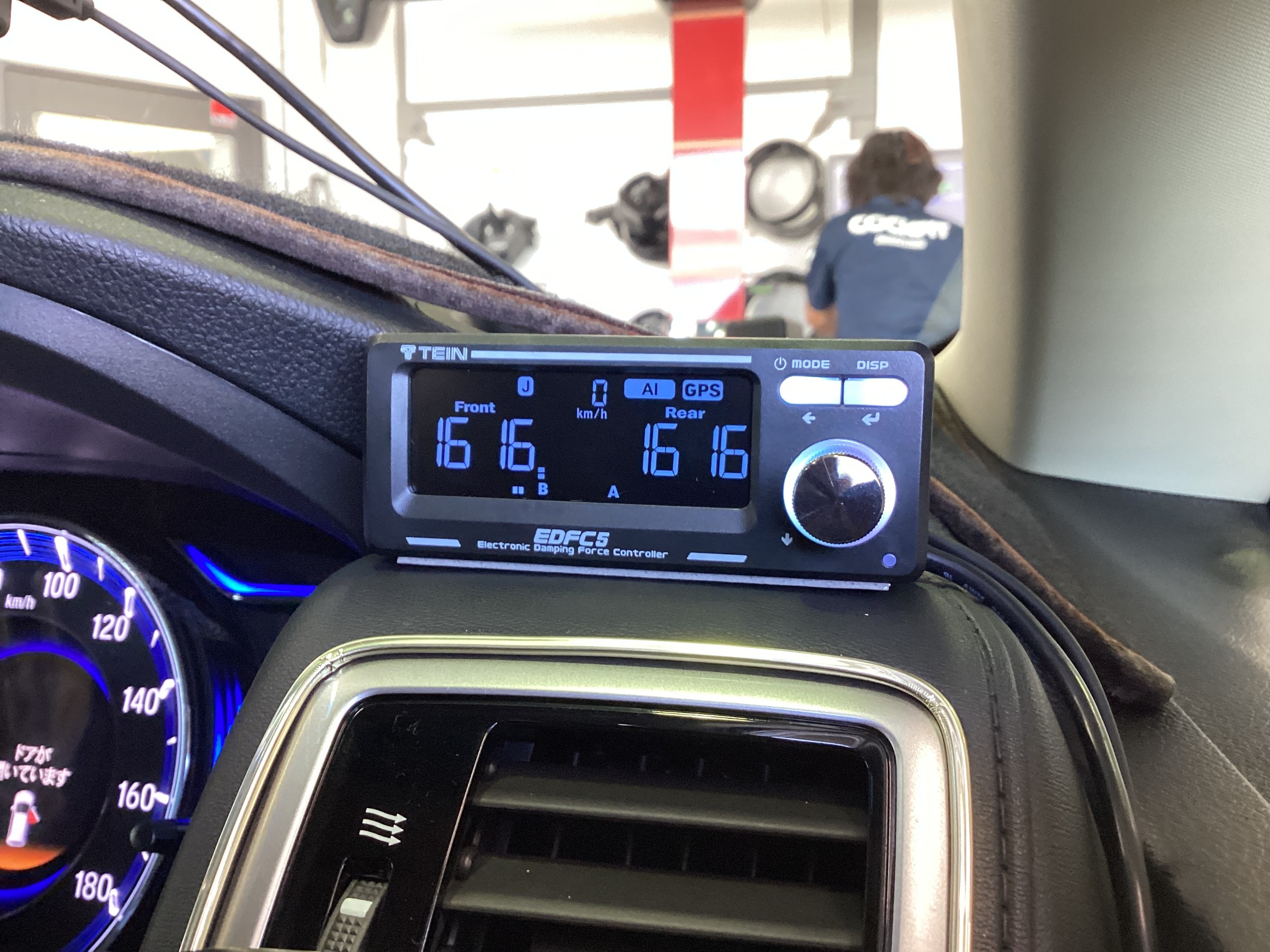

コントローラユニットはこちらに取り付けました(^^♪





そして大事な1G締め付けを行い、試乗後に仮アライメントです！

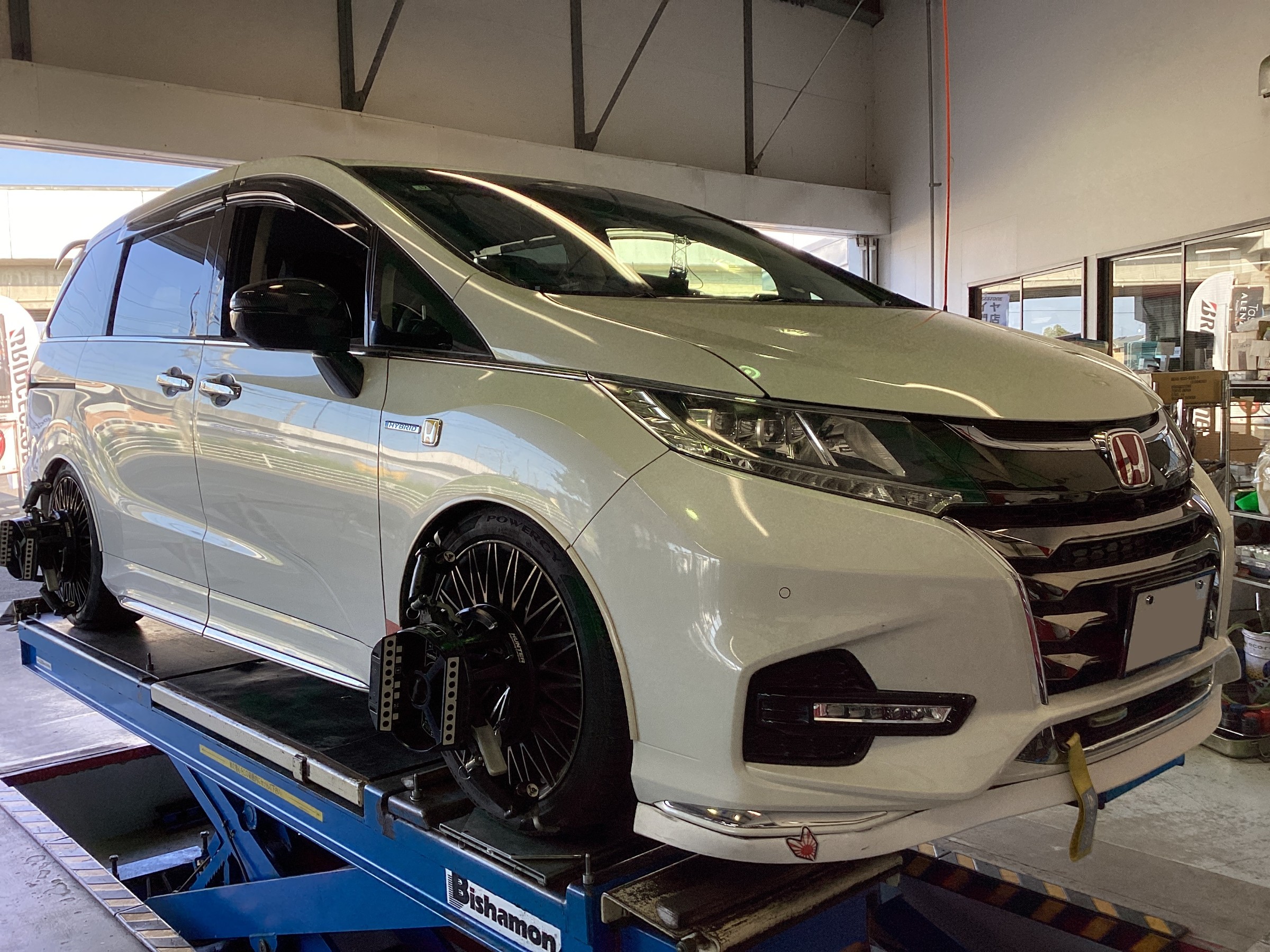

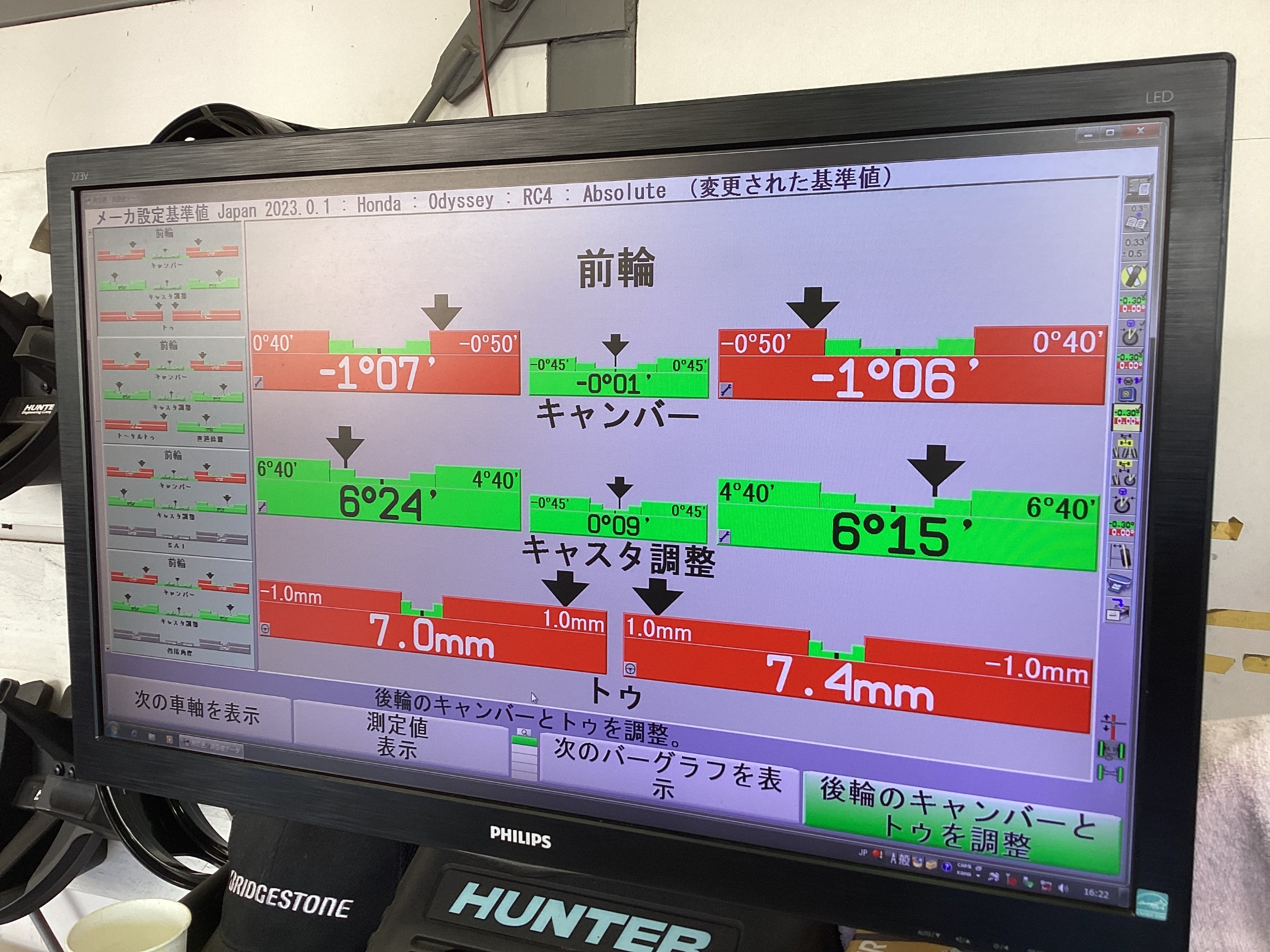

試乗後の仮アライメント中です(^^♪





キャンバー角はちょうど良い感じになりました！フロントトーはこれから調整します！





こちらは取り付け後になりますが、TEIN推奨車高にて取り付け、前後とも約45㎜ダウンとなります！
