CｰHR × パイオニア AVICｰRQ721



こんにちはコクピット107 杉村です。



今回は先に謝っておきます。

まったく解決ができず長々とお預かりになり

お客様にはご迷惑をおかけいたしました。



そして助言いただきました方々ありがとうございました。





では今回の作業のご紹介です

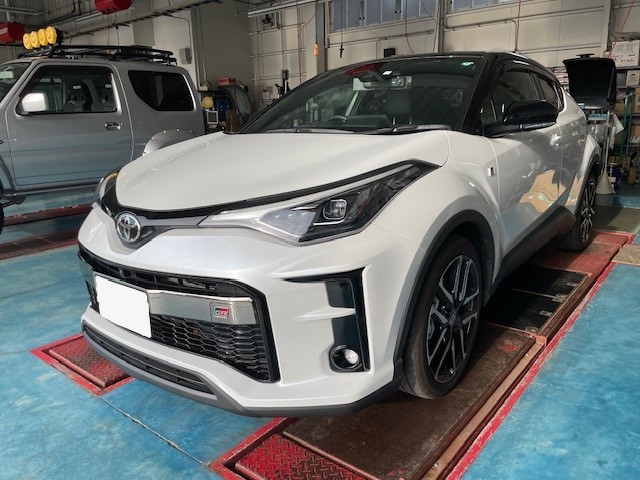

CｰHR ディスプレイオーディオ パノラミックビュー付きのお車です

ナビ　AVIC-RQ721　楽ナビ9インチ

変換ハーネス　ビートソニック

USB/HDMI　ビートソニック

カメラ変換/配線加工　

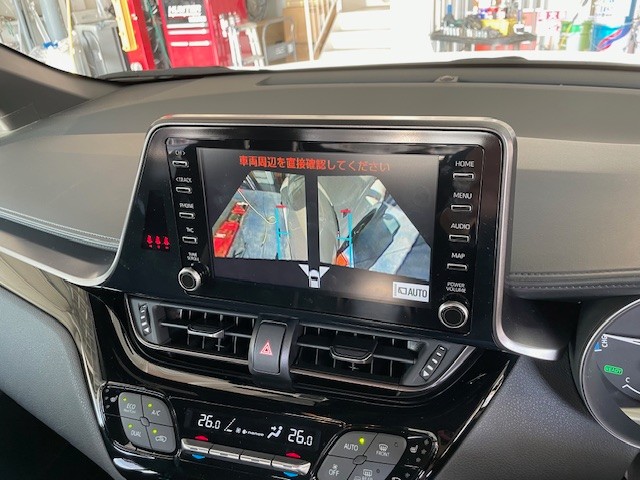

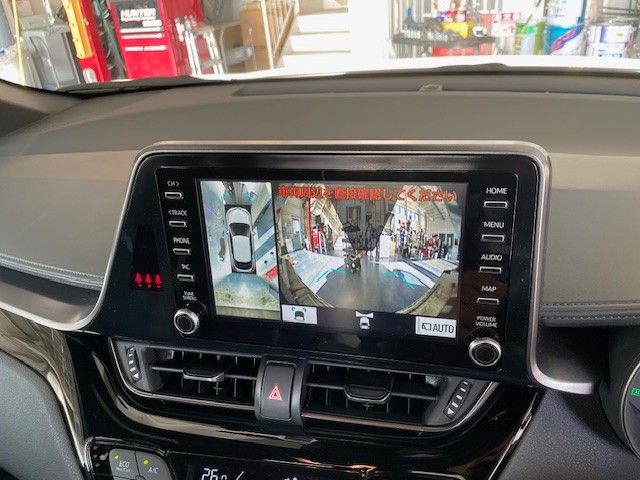

純正ディスプレイオーディオにパノラミックビューがついておりますので

映像がどのタイミングで写せるか写真をとっておきました

↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

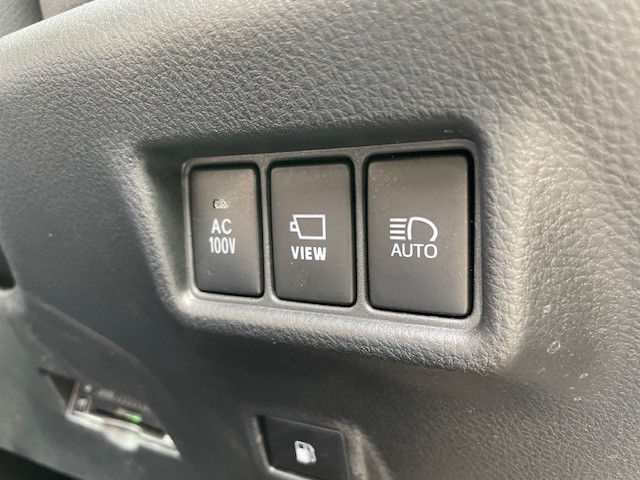

停車中にはVIEWスイッチで

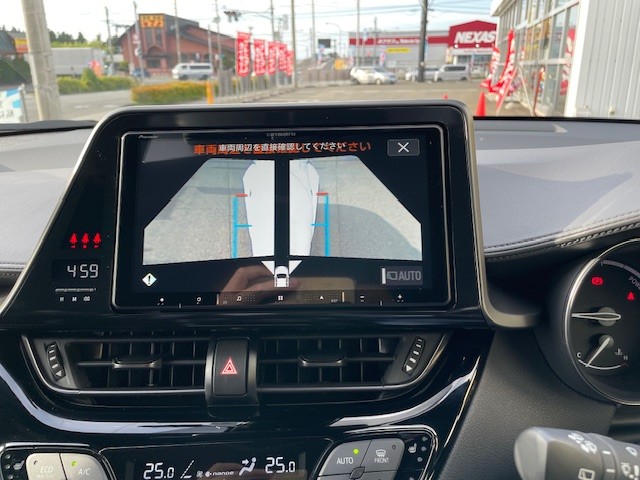

前方、両サイド、全体の映像が写せるみたい、、、です。



今回困ったことになった一番の原因がこれです。

（この時はわかりませんでしたが　泣）



では続きを。

ディスプレイオーディオが元々ついているので

９インチもですがナビを収めるには

オーディオパネル周辺の奥行が足りません。

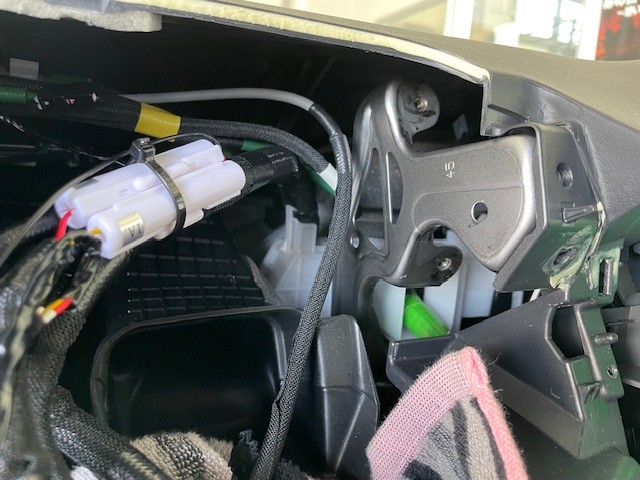

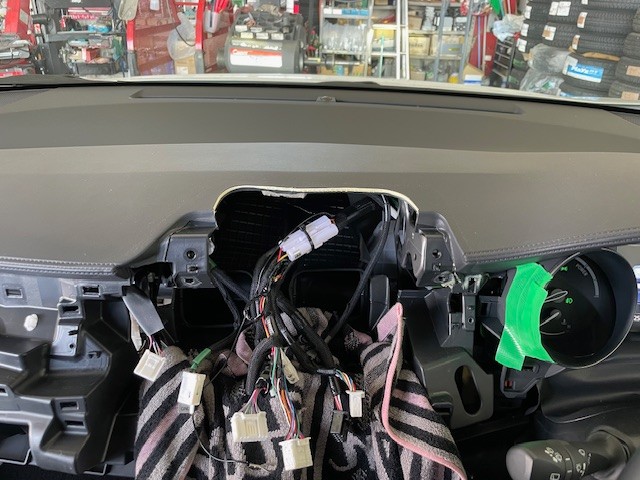

なのでダッシュボードをカットします。

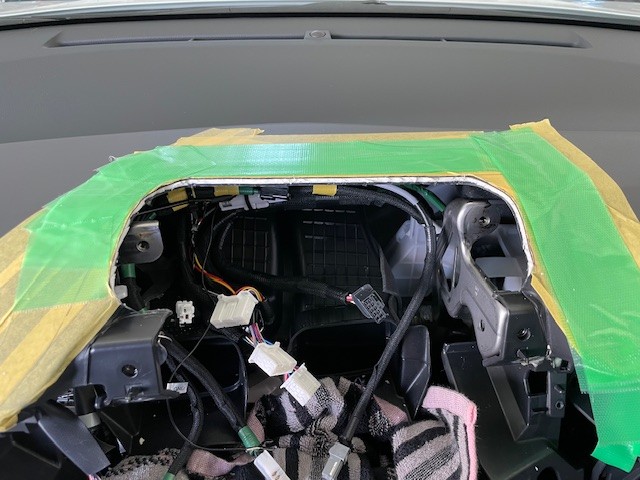

もともとディスプレイオーディオを固定していたステーの

さらに奥側が露出するくらいカットが必要です。

あとは微調整していけばダッシュボードは完成しました

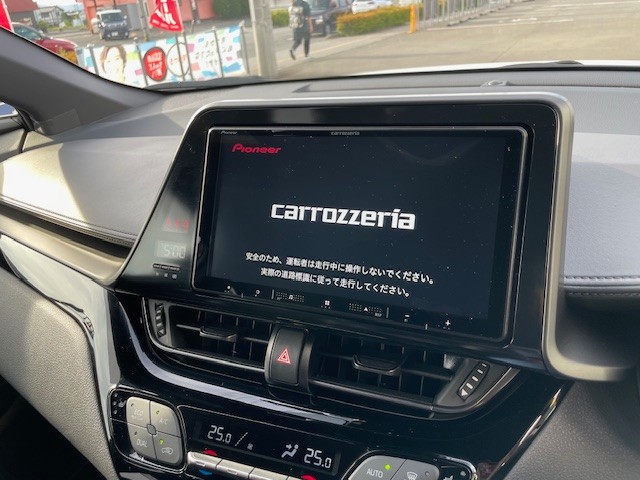

ここまでくればビートソニックさんから発売されている

変換ハーネスを使用して、ナビは問題なく取付が完了となります。

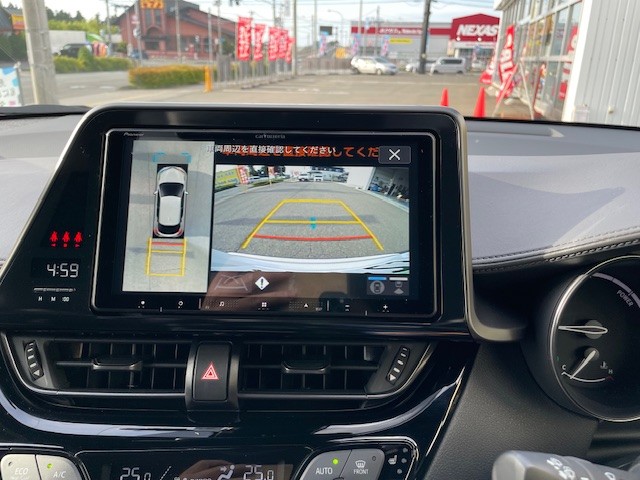

バックカメラも普通に映ります。

パノラミックビューのVIEWスイッチも使えます。

シフトポジションがＲに入っていれば、、、



そうシフトがＰ、Ｎ、Ｄにある場合に

パノラミックビューのVIEWスイッチが反応しません。

もともと用意していたカメラ変換の入力を変えても

別の変換を使ってもだめ、、、



そんな時お客様から神の一声をいただき

とある会社にご相談させていただきました。

（先方様に迷惑かかると申し訳ないので社名は伏せておきます）

結果

魔法をかけてもらいました。

ありがとうございました。









おかげさまで完成しました。

一時はどうなることかと思いましたが

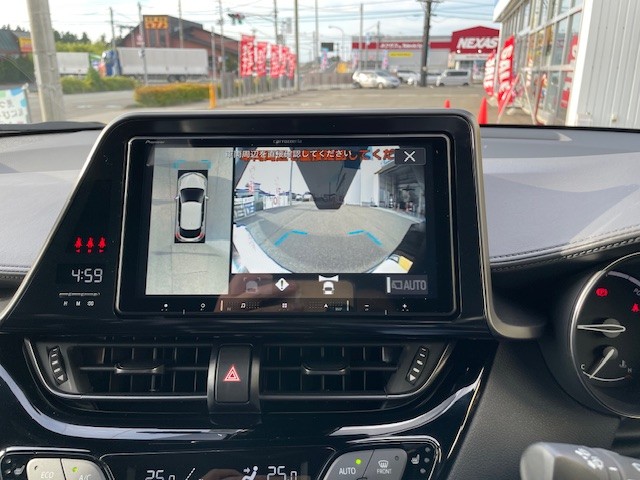

何とかパノラミックビューのVIEWスイッチも操作でき

安全性に一役買うことができて何よりです。

ついでではありませんが

前期モデルの時計を用意いただき

オーディオパネルに装着しました。

（後席シートベルト警告灯下）

















今回はとくにオーナー様にご協力いただきました。

ありがとうございました。



その後もトラブルもなく快適にご利用いただけているようでした。



純正ディスプレイオーディオにご不満がある方で

社外ナビに交換できないかなぁとお考えの皆様

ご相談をお待ちしております。
