みんな大好き!? アナログメーター取付☆

スバル インプレッサ WRX STI GVB

D's world に加入されている1台!!

いつも一緒にFSW（富スピードウェイ）へ遊びに行っています☆

実はこちらの車両…

購入当初から、社外追加3連メーターが取付済みでした!

が…





この3連…

よぉ～く見ると

左から　油温　油圧　ブースト

の3連。

！！？？？？

お気付きでしょうか？？笑

水温は？？？

まぁ油温で水温管理も出来ますが

これだけ揃ってたら、水温も普通付いてますよね?? 汗。

しかもブーストが左前と言うイレギュラーな場所に!?

前オーナーの趣味ですので何とも言えませんが・・・不思議チャンなインプです。

「だよね!? 何か変だよね??」

ですねぇ～。

別段問題が有る訳ではありませんが、なんだかもったいないような気もしますし…

何より配線が…悩

「だよねぇ～。。。とりあえず、水温計を付けたい!」

ラジャッ♪

「ついでにさぁ～ 配線もどうにかなる??」

「任せるからさ! ブースト計も右側に移して欲しい!!!!」

お任せで宜しいか??

「宜しいです。」

ラジャッ♪

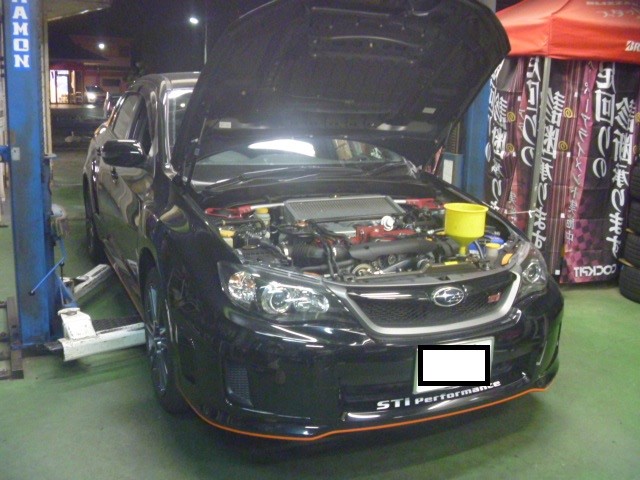

と言う事で、入庫いたしました!

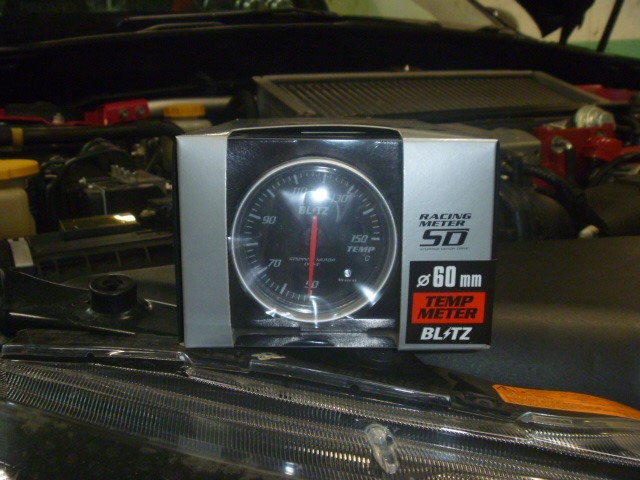

取り付けるメーターは、装着されているメーターと合わせる為 BLITZ（ブリッツ）にてご用意。

メーター径は60パイに合わせました!

結果、作業は

①水温計追加　②ブースト計移設　③配線処理

と言う内容です。





兎も角

①水温計取付

より開始です!

エンジンルーム内に余裕を持たせた状態で、先に配線処理を行ってしまいます。

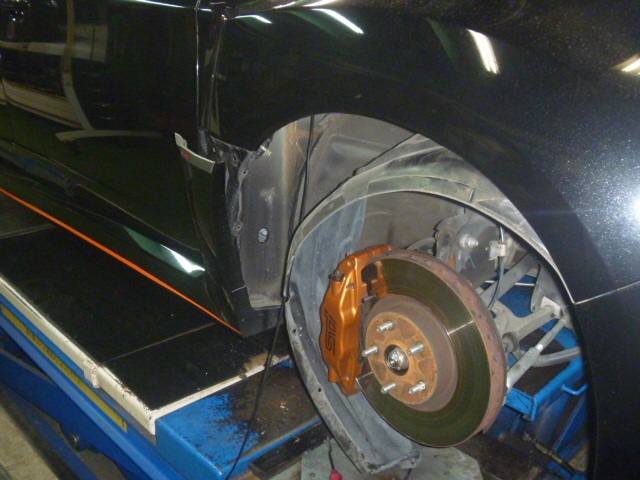

GVBはバルクヘッドにゆとりが無さそうでしたので、フェンダーハウスより侵入致します!

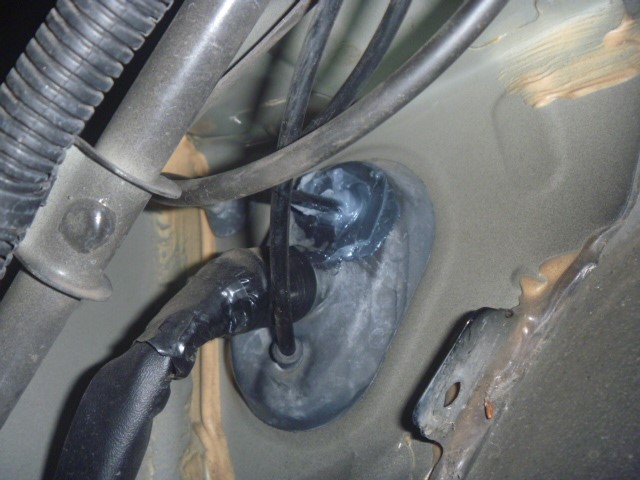

大概の車両は、運転席側フェンダー内にこの様な侵入箇所があります。

ここを通せば、出口は運転席キックパネル上あたり。

色々都合も良い場所かと!

侵入後は、コーキングを忘れずに実施。





そして

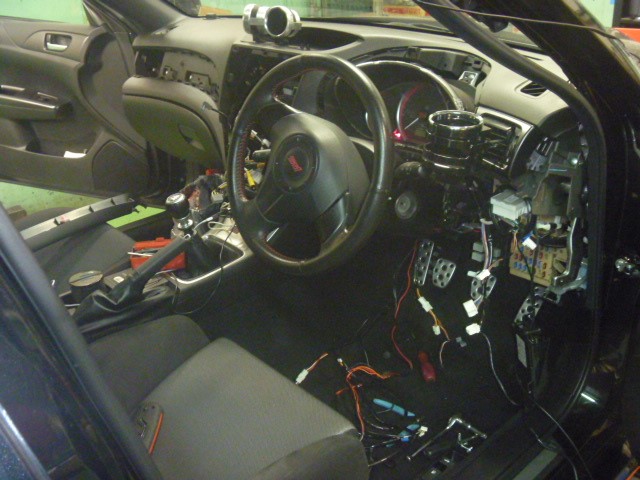

厄介そうな配線処理を先に終わらせようとバラシてバラシて…汗!

この段階で何をどうしようか考えました。。。。

取り回しや処理に関しては…

「お任せで!」

ですので、やりたい放題!?

笑☆





そうと決まれば

水温計取付と共に

②ブースト計移設

も一緒に行います。

個人的に配線がパネル等を沿ったり、這わしたりするのが好きでは無いので。。。

出来るだけの最短距離でパネル内に落とし込みます!

その為にバリバリ内装を削って参ります☆笑

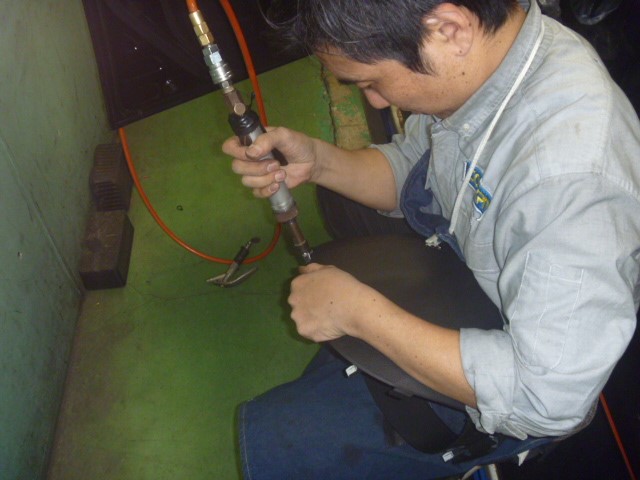

通し場所を決めたらルーターを使い、ザっと削ります。

この時、パネルを戻した後でも配線が負荷無く引っ張れる程度に広げます。

それ位広げないと、内部断線してしまう可能性が高まってしまいますからね!

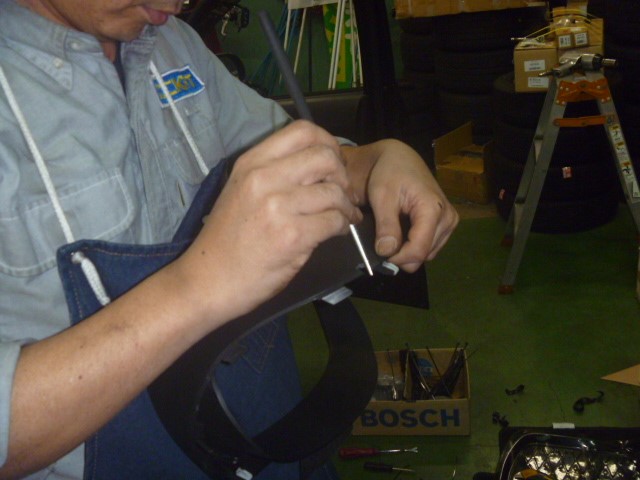

仕上げは、手やすりにて角や渕を整えていきます。

画像で使っている やすり、実は結構ご立派な奴なんです♪

おかげで力を入れなくとも、ドンドン削れる代物。便利グッズですね!!





ガッサガサとやっている間に、気付けば完成☆笑

元々ブースト計があった所に、水温計。

ブースト計はありがちな場所へ移設!

そして

③配線処理

も終了!

ダッシュボード上がスッキリしましたね!!!!

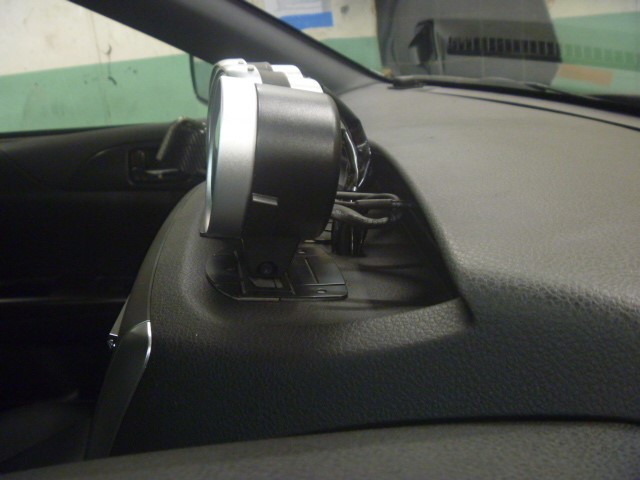

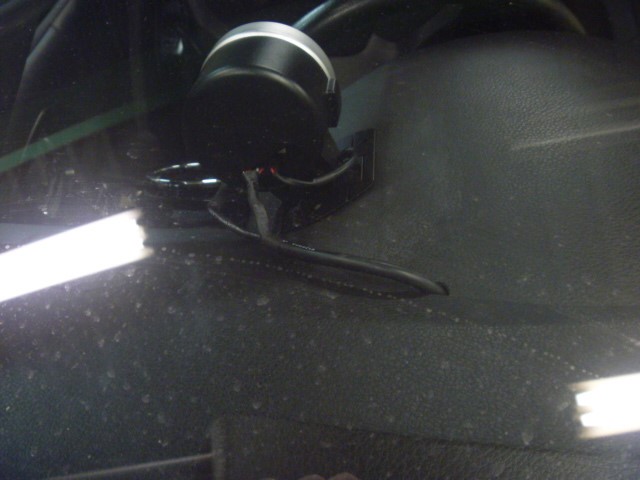

ブースト計はメーターフードの一部分から落とし込みました。

フード上を這っていたドライブレコーダーの配線はAピラーを通し

そのままメーター裏へ引き回しました。





センター3連メーターは

元々ブッといコルゲートを巻かれて運転席側へと垂れ落ちてましたが

センタートップパネル、3連固定場所の床面へ穴をあけ、落とし込みました!

メーター裏から下に入っているので、真正面からは何も見えません。

時計等が付いている部分なので、フードがあるおかげで外からも見えません!

こうして…

ダッシュ上の配線は全て片付けました♪





残すは物理的作業のみ。

水温センサーの取付ですね!

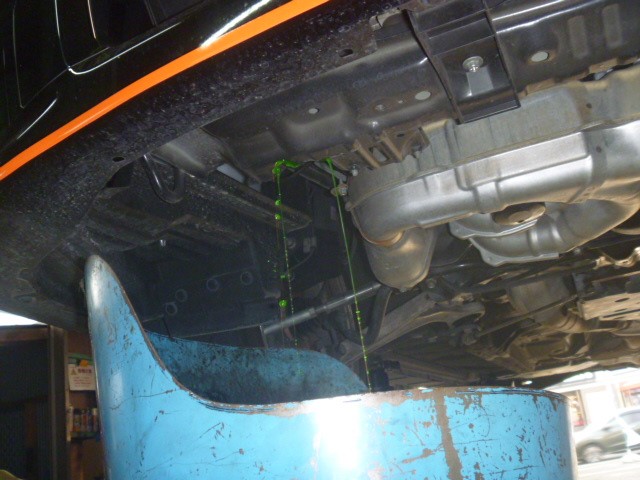

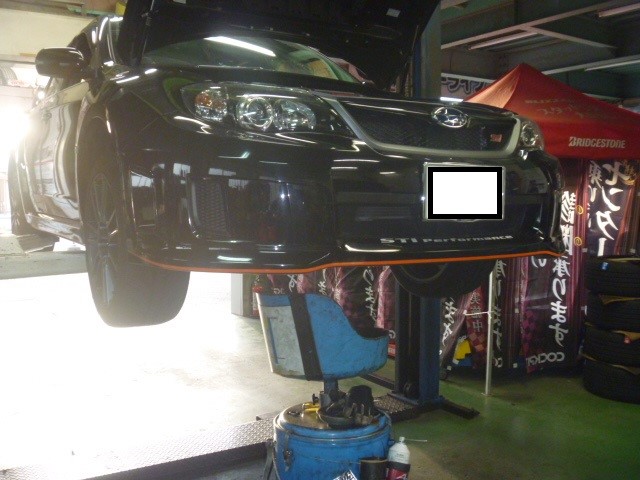

まずはクーラントを抜きます。





今回、水温センサーはラヂエターアッパーホースへ取り付ける予定ですので

ホースを一度離脱させる必要が有る為、クーラントを抜き取る必要があります。





抜いてる間にイメージを膨らませます。

ゴムホースに負荷の掛かりにくい場所は？

センサー取付の向きは？

どこなら処理しやすく、綺麗に取り付け可能か？

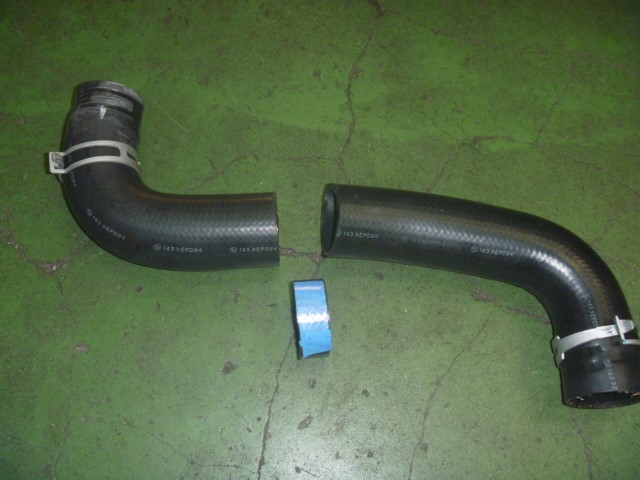

考えてる間に、クーラントも落ちきったのでホースを外して加工します。

アタッチメント分のみを切り取ります。

ここをしくじるとホースが長くなったり短くなったりして取付が難儀になります!

何度でも確認し、間違いない状態で施工しましょう。

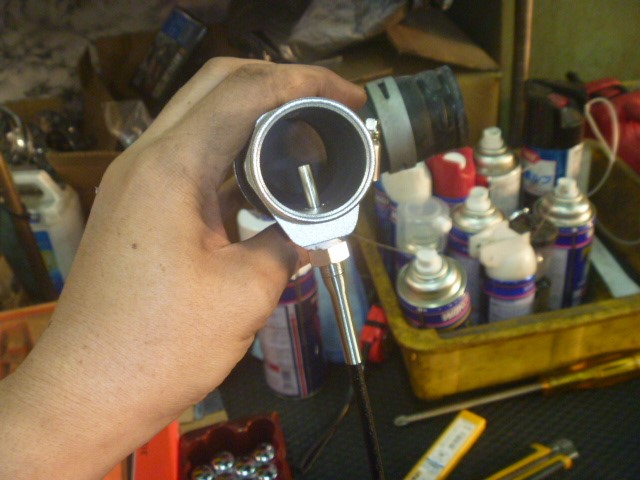

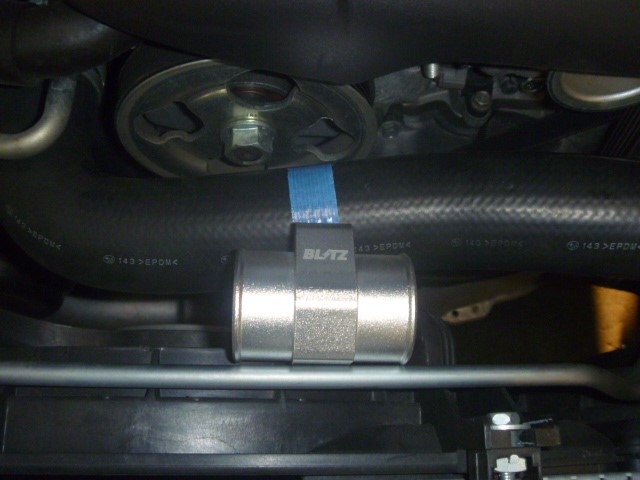

アタッチメントを付けた後、センサーを固定。

画像の様に、ホース内にセンサーが出っ張って

ここを流れるクーラントを測っている訳ですね。

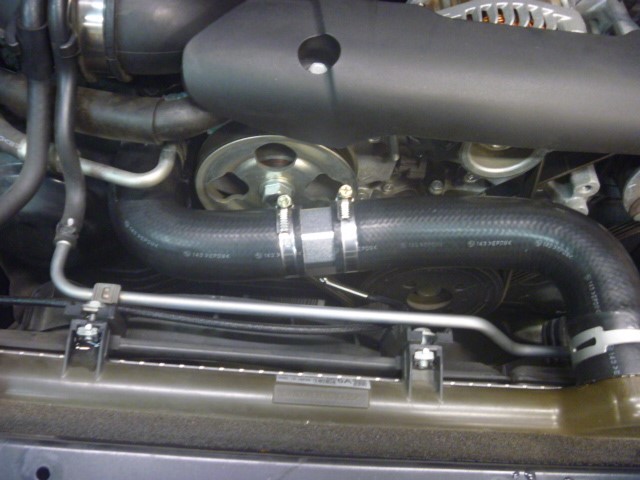

そして完成☆

今回センサーは下向きに装着。

センサー挿入部＝ネジ部からの漏水も考えられるので

センサーネジ部には、パッキン材を使用しております。





後はエンジンルーム内での僅かばかりの配線処理を行い…

クーラントを補充し、エア抜きを実施するのみ!





このエア抜き作業は自身が思っているよりも、すごく重要な作業です！！！

エア噛みしたままで走行を続けてしまうと、エンジンにもダメージを与えてしまう結果に繋がる事も!?

①エアが抜けるまでクーラントを回す

②完全に冷やす

③残量確認

上記3工程は、当然おかしな事が無くなるまで実施します。

万が一

が許されないので

万が０

までと言う事です。

昨今、めっきり減った社外メーター取付業務。

ドレスアップパーツとしても人気の高い商品です!!!

３連とまではいかずとも車の健康管理をする上では、非常に便利なアイテムです♪♪♪

１個～追加メーターお取り付け致します☆
