2019年4月28日

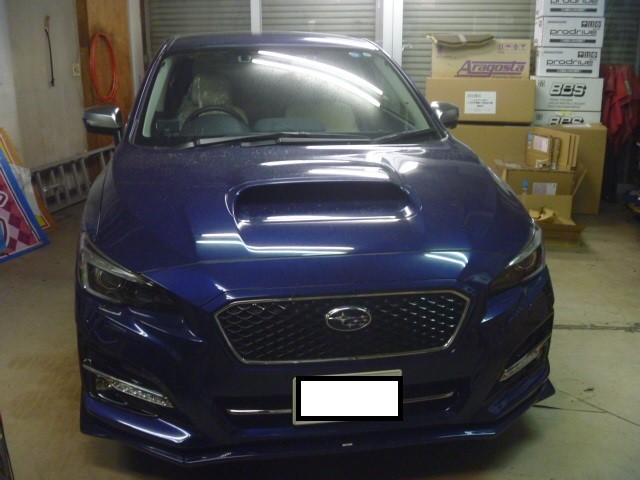

スバル/レヴォーグ
当HPをご覧頂き、都内よりはるばるご来店頂いた1台。
色々ありますが
売れてる事には変わりない車種ですね!
当店にもよぉ~けご来店頂く車種のうちの1台です。
今回依頼された案件は・・・・

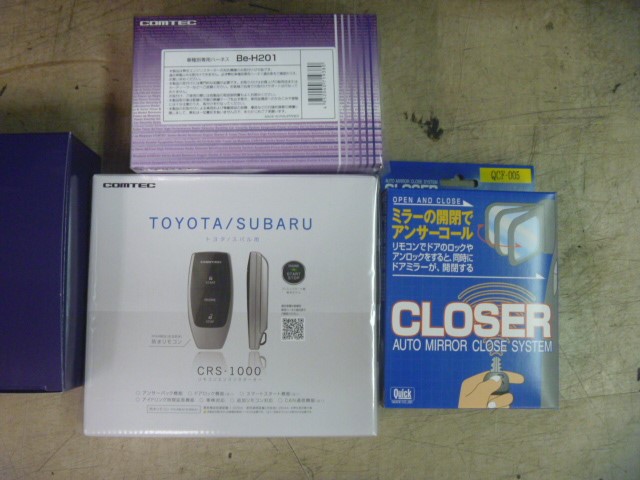

エンジンスターター
イージークローザー
の2点です☆
エンジンスターター(エンスタ)は言わずと知れた、外からエンジンを掛けられる様にする便利グッズ!
イージークローザーはキーレス連動によるドアミラー格納KITです!

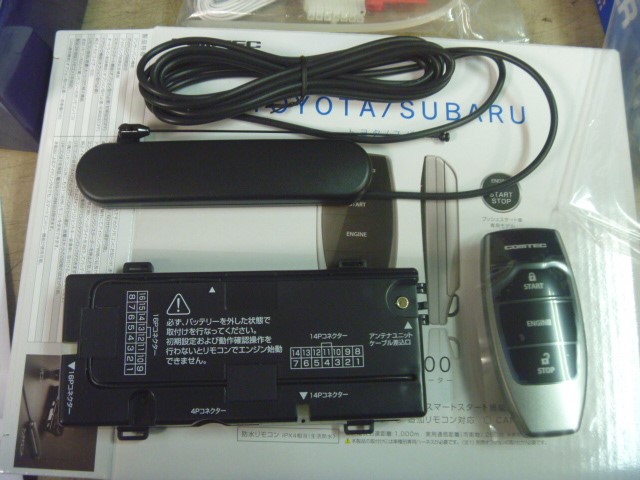

まずは、エンジンスターターの構成部品。
リモコン・アンテナ・本体ユニット
車種専用ハーネスKITが存在しているので、取り付けはそんなに大変では有りません!

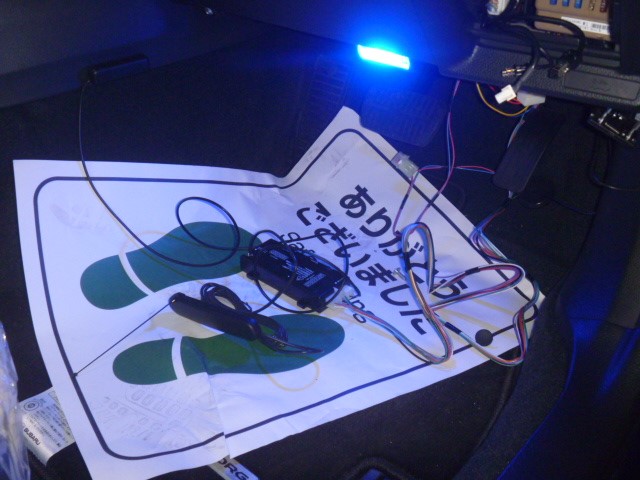

何はともあれ、全配線とコネクターを結線し、動作チェック!!!!!
初期設定を合わせて実行し、作動異常が無いかどうか確認します。
結線後、車外へ出て、リモコンでエンジンスタート/ストップの確認。
セルの引きずり確認。
全ての動作確認が終了した段階で、ユニット・配線の処理をしていきます!

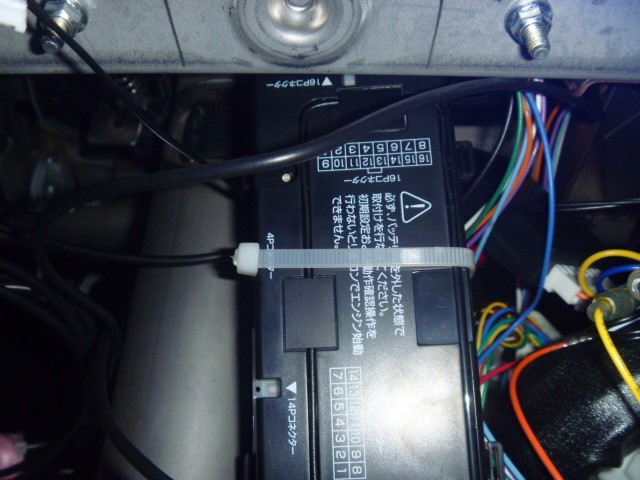

本体ユニットは、設定が済んだら触る事は無いので・・・
奥の方に隠してしまいます!!!

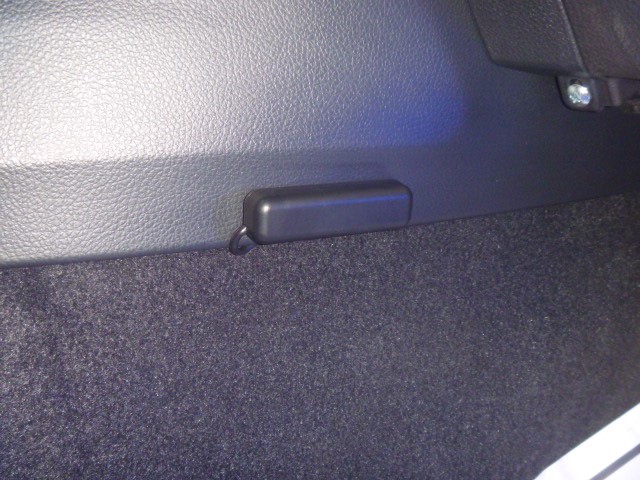

コンソール横に取り付けたのは、イモビ通信ユニット!!
リモコンからの信号をアンテナが受け取り、本体へ流し、本体からイモビ解除信号を流し、
下の写真の通信ユニットが電波を飛ばし、イモビを解除する=エンジンが掛かる仕組み。
よってプッシュスタートの車両に対する取付で1番重要なのが、
イモビ通信ユニットの取り付け位置。
塩梅が良くないと、正常差動してくれません!

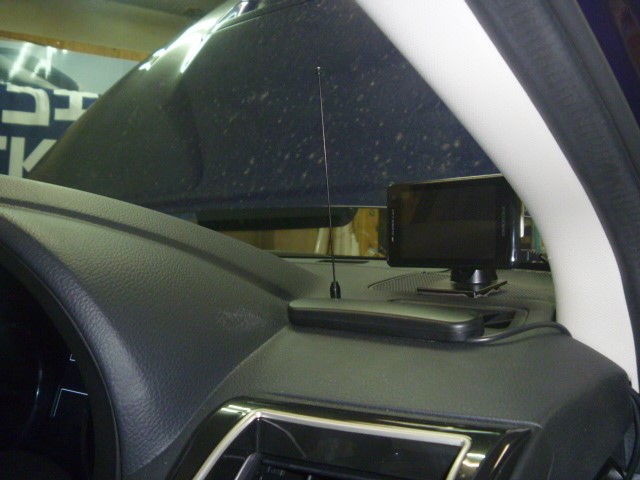

相互通信アンテナ
外部より受け取るのもこれ!
内部より発信するのもこれ!
以上の3点の設置で、取付は完了です☆
続いてイージークローザー!
パワーミラーのスイッチに割り込ませる必要が有るので

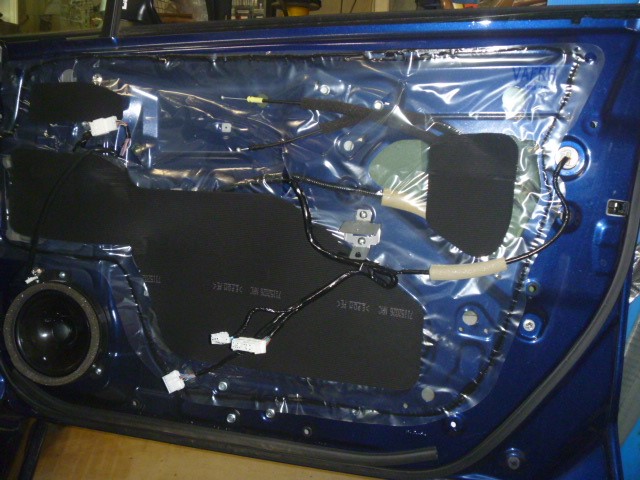

レヴォーグの場合は、ドアバラしが必要です。
スイッチがステアリング付近に付いている車両も有ると思いますが…
その場合には、必要の無い作業ですね☆

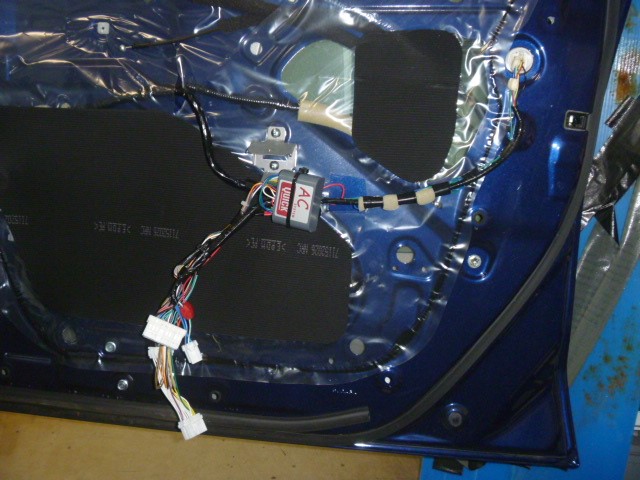

こんな感じに、純正コネクターに割り込ませて完了です。
本体ユニットは比較的小さいので、さほど気に掛ける事無く取付できます!
これを付ける事で…

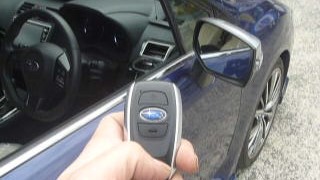

ロックスイッチON=ミラーが閉じる
アンロックON=ミラーが開く
こちらも動作確認出来たら、ドアパネ戻して終了です。
今回の依頼作業の最後が

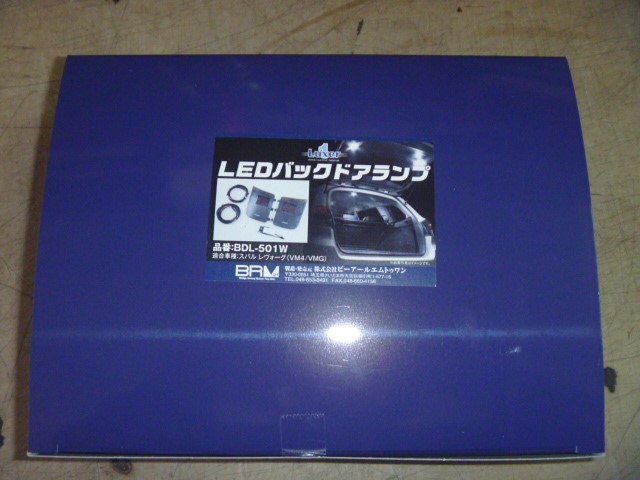

ルクサーワン LEDバックドアランプ
でございます!!

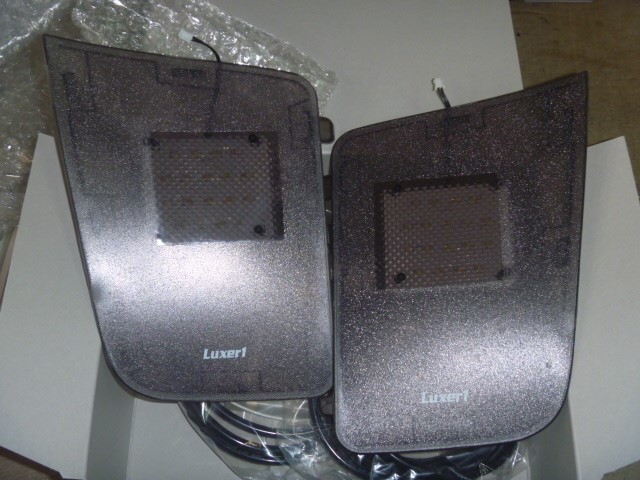

箱を空けると、下の画像の様な部品が入っております。
車種専用に形取られたパネルに、LEDが埋め込まれております。
これをどこに取り付けるのかと言いますと…
リアゲートに純正で備わっているサービスホール隠し用のパネルと交換するわけです!!
差し替えるだけでしょ??
余裕のよっちゃんイカですよ!!!
笑
なぁ~んて思っていたのも束の間。。。。。
!!??汗

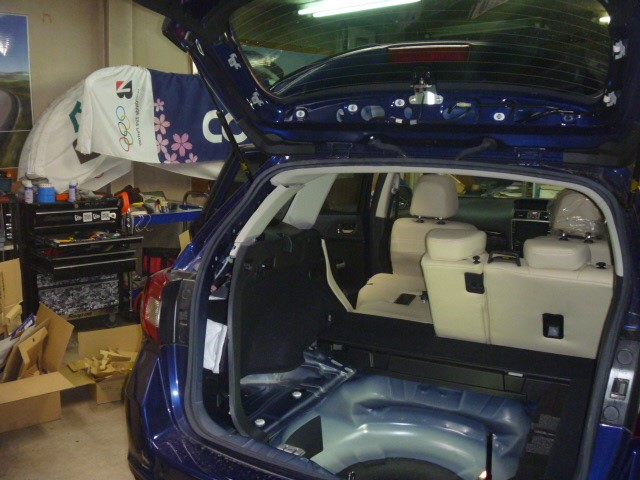

結構な勢いで、バラさされてゆく車両。。。。
!?そっかぁ~・・・・・。。。。。。
と、何度思った事か。。。汗!笑
車種専用でパネルは型取られているものの…
そこに元々カーテシ電源はいらっしゃりません!汗
ってぇ~事はぁ~…

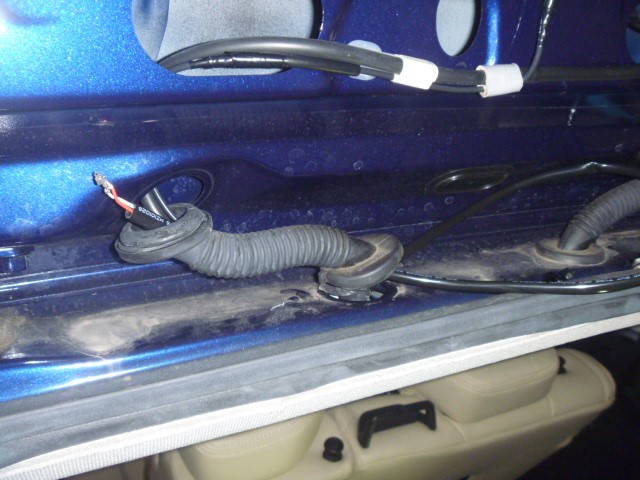

引き回して車内から拝借する必要がありますな。。。
考えが甘かっただけと、薄っぺらい考えで挑んだが故に起こった悲劇!!!泣笑
恥!!
配線は皆裏を通し、隠しました!

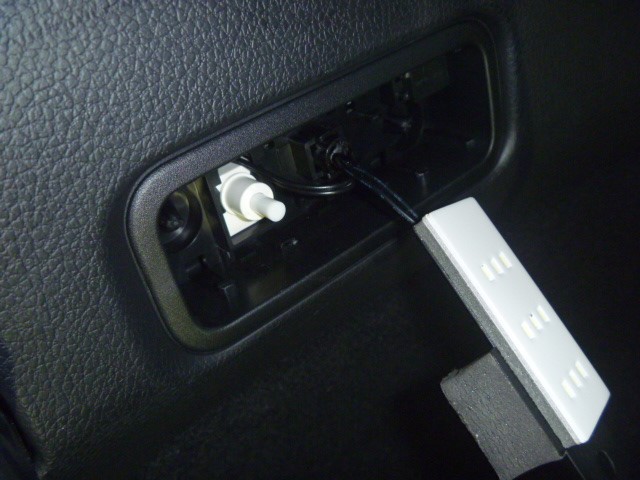

カーテシ電源は、ラゲッジランプから拝借。
そこから信号線を枝分かれさせる為の、ラゲッジ用LEDも付属しておりました!
よって…
今回のKITを購入すると…
リアゲートにLED2灯追加+ラゲッジランプ=LED化
と言う3か所変更するシステムでした。
まぁ…
ラゲッジLEDはおまけみたいなものですかね☆
ひぃ~こら言ってる間に完成です!!!

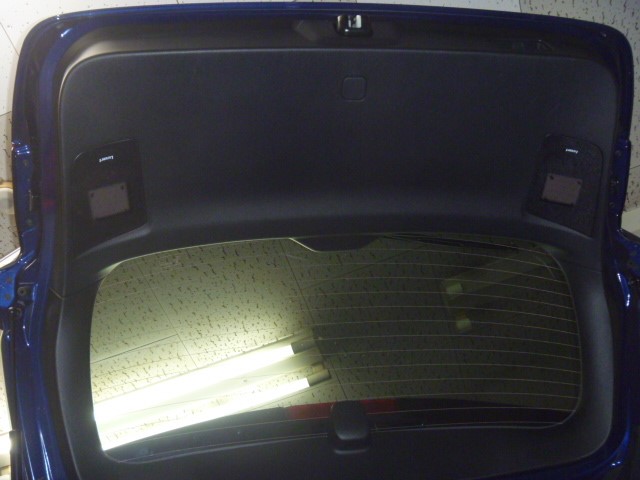

画像では分かり難いかも知れませんが…

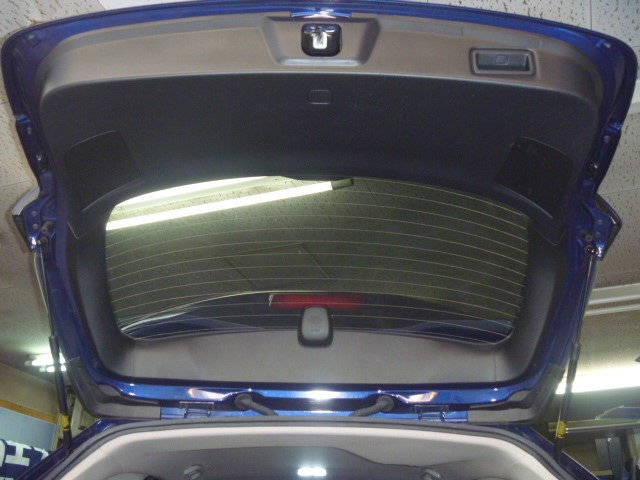

既にリアゲートのバルブ交換用サービスホール蓋にはLEDが仕込まれております♪
果たしてどんくらい明るくなるんですかねぇ~

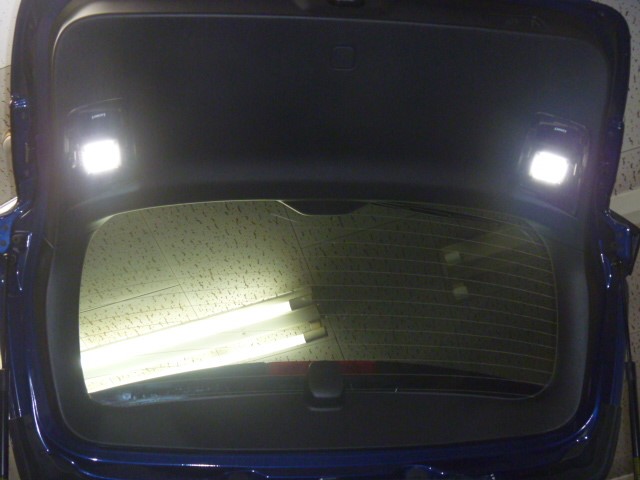

ビシャッっと点灯!!!!!!!!
うん?
ううんん…
うぅ~~~~ん…
まぁ~ねぇ~
と一瞬微妙な感じは否めませんでした。
まぁでも、オーナー様も言っておりましたが、これが必要なのは夜街灯も無い所での
ラゲッジからの積み下ろし!
夜間で足元等がどれほど明るくなるか??
が勝負どころです。

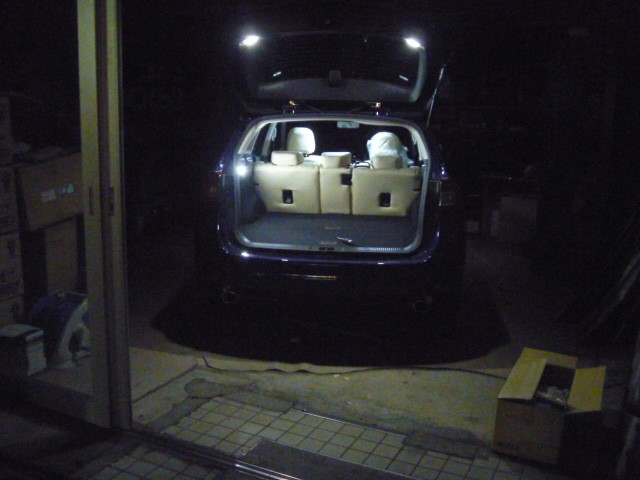

部屋の電気を消して、再挑戦!!!!!!
すると…
おっ!!!!!!
良いじゃん!!!!!
良いじゃんケ!!!!!!!!!!
足元結構明るいね☆
かなり広範囲に照射してくれるので、、
夜間はありがたい便利グッズかも知れませんね!

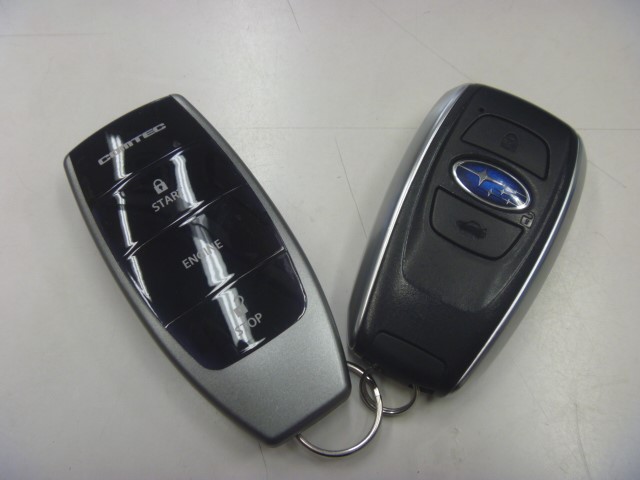

こちらの左がエンスタのリモコン。。。
もう少し小さくても良いのにねぇ~!!
でも…
やっぱり
超便利☆
夏と冬に本領発揮です!!!
お家だって、外からエアコンの電源入れられる時代です。
車も出来ちゃいます!
