S15 シルビアを復活させる❗その28

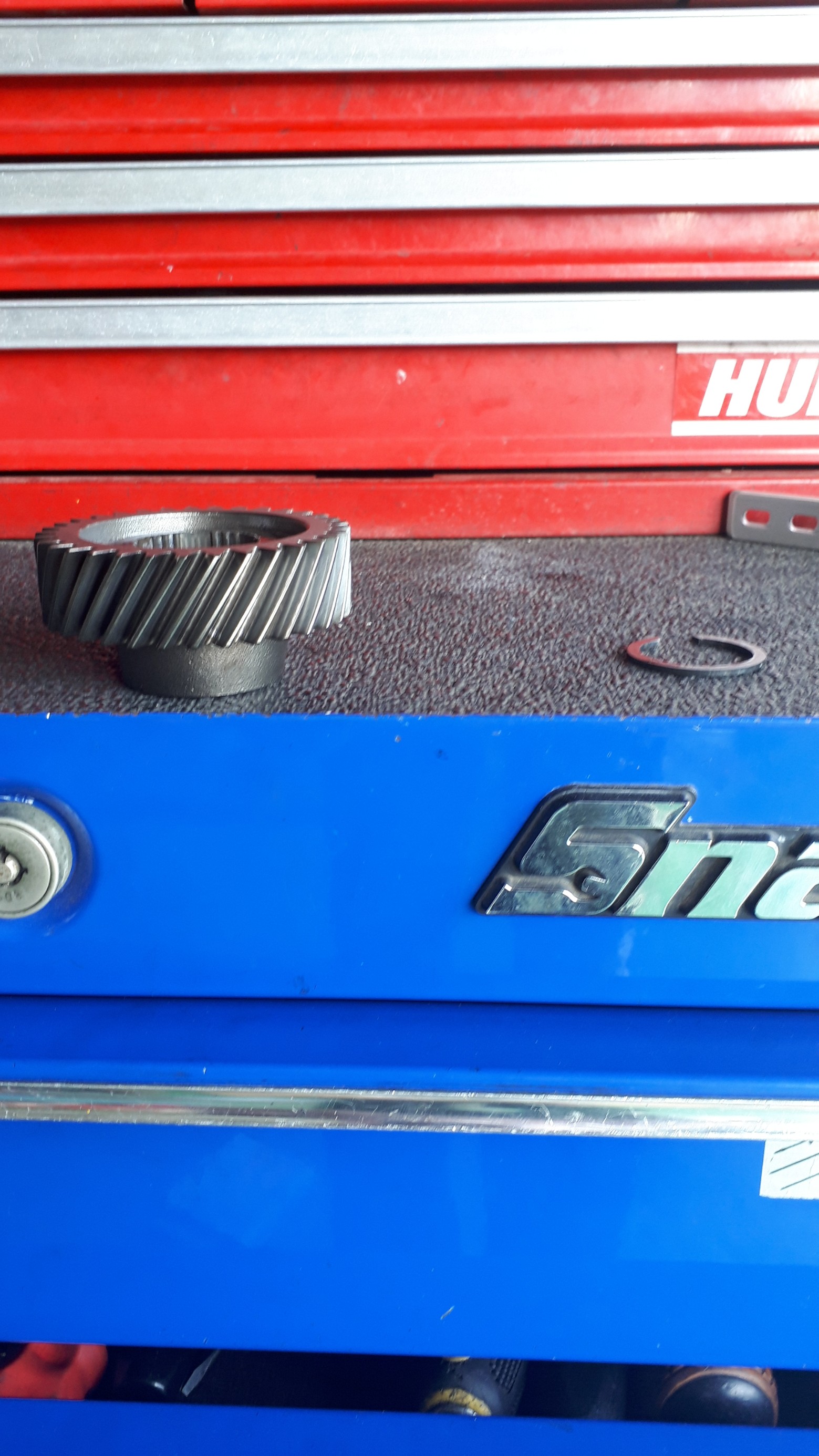

ミッションばらし中です。

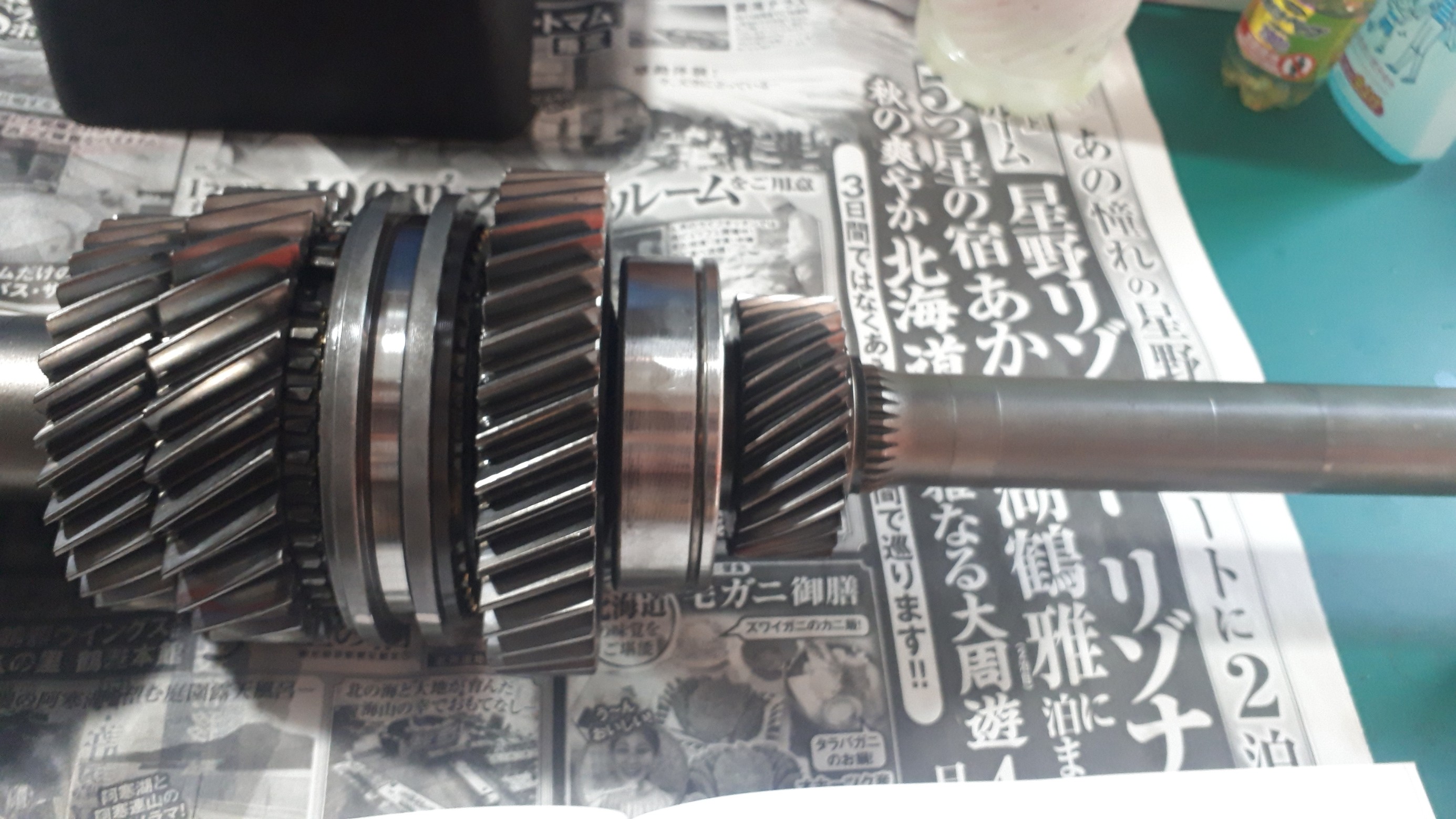

メインシャフト側です。

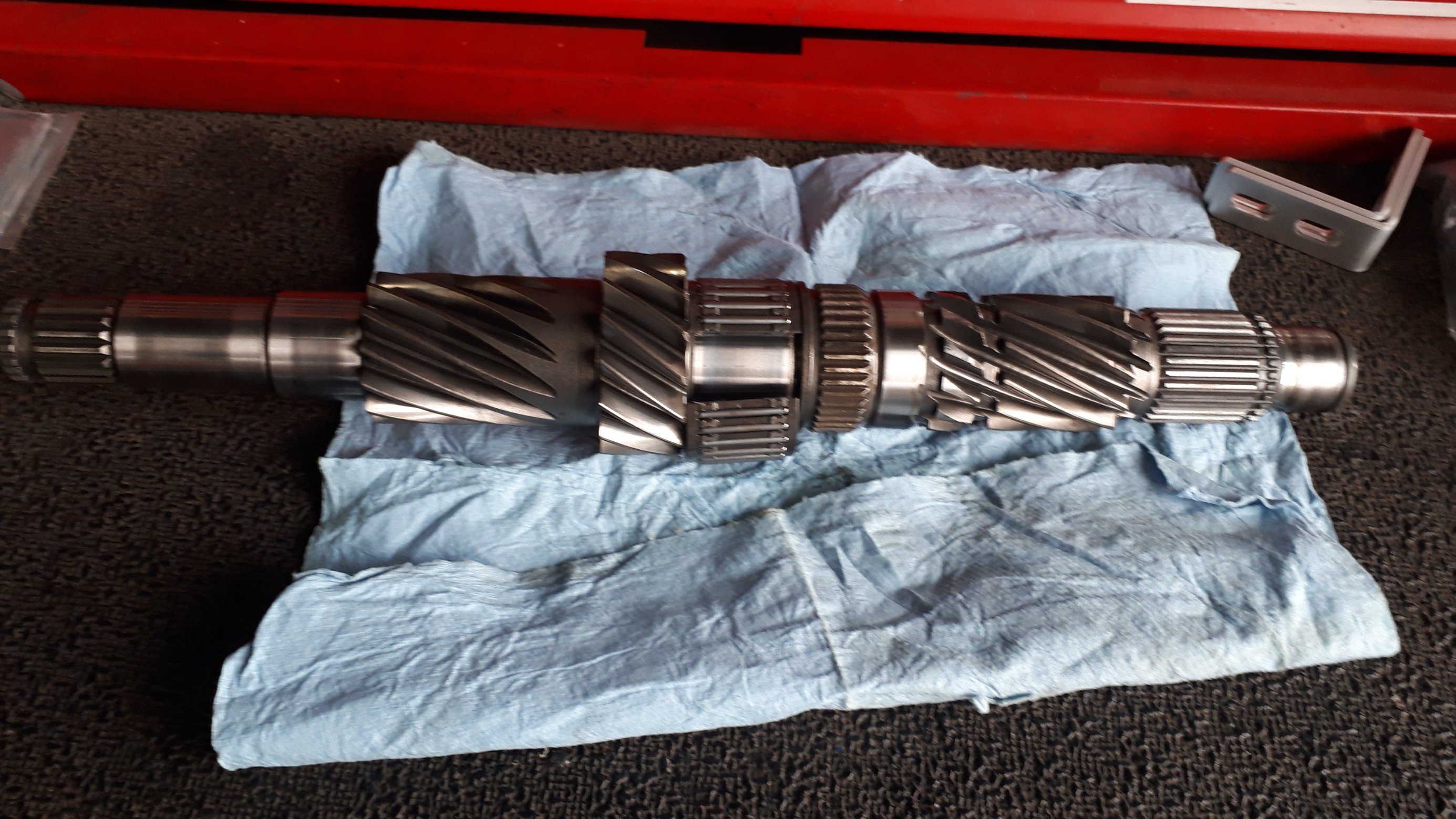

カウンターシャフト側です。

このあとは、WPC施工に出すか？どこまでお願いするか？検討中です。

このミッションばらしてみて一番最初に感じたことは、スナップリングをたくさん使っているなぁと思いました。





スナップリングの厚みでクリアランス管理をしているみたいです。



そこがこのアイシン製AZ6型ミッションの弱点みたいです。



そういえばよくガラスのミッションと言われてました。



パワーアップやハードな使用でミッションに負荷がかかると、カウンターシャフトが軸方向に結構動くらしいです。



限界を超えるとカウンターシャフトのギアが砕けて操作不能になることが多いらしいです。



なるほど。



バラしてみるとなんとなく理解できました。
