S15 シルビアを復活させる❗その9

リアブレーキキャリパーのオーバーホールを行いました。

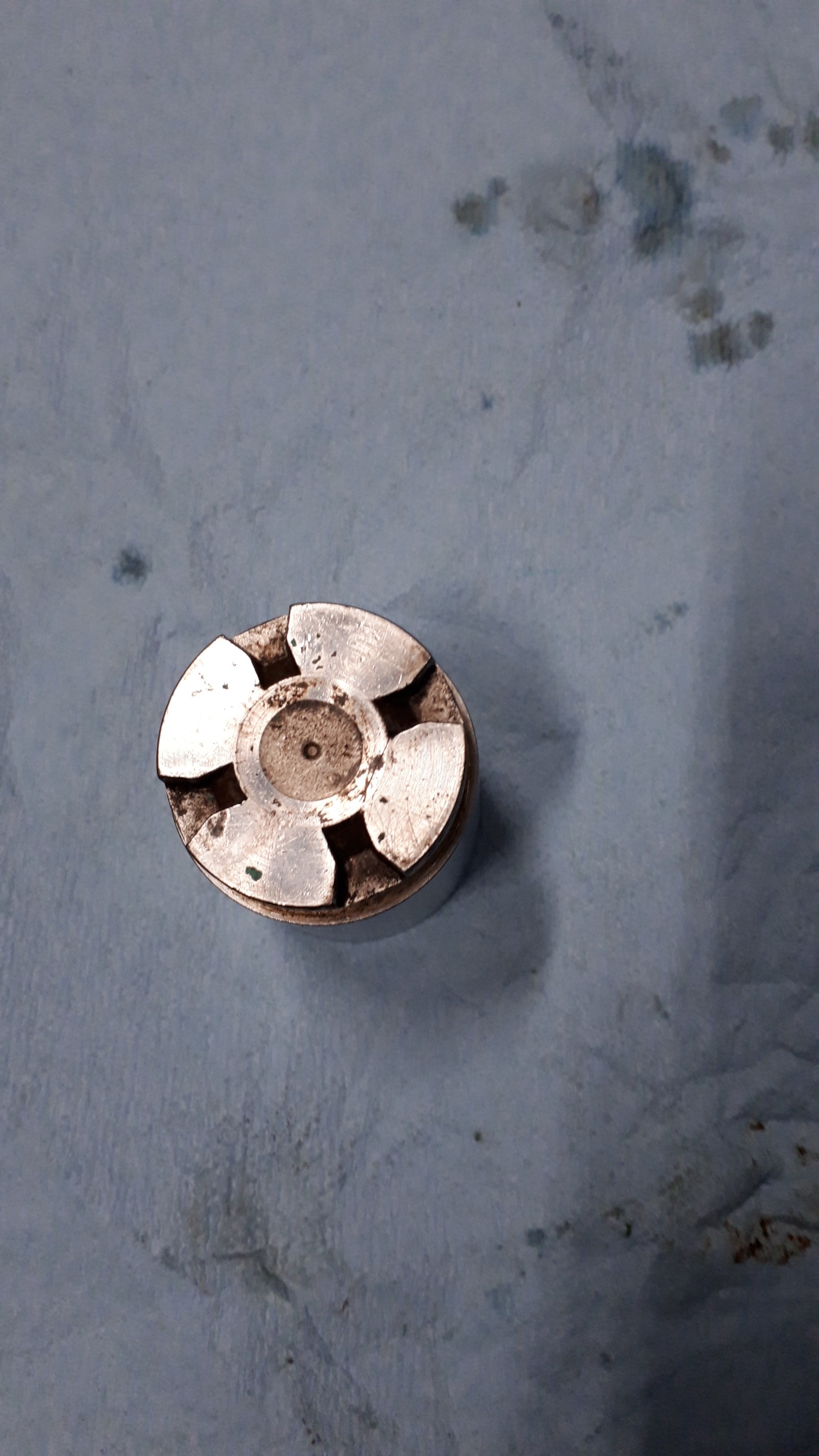

まずはピストン側からです。

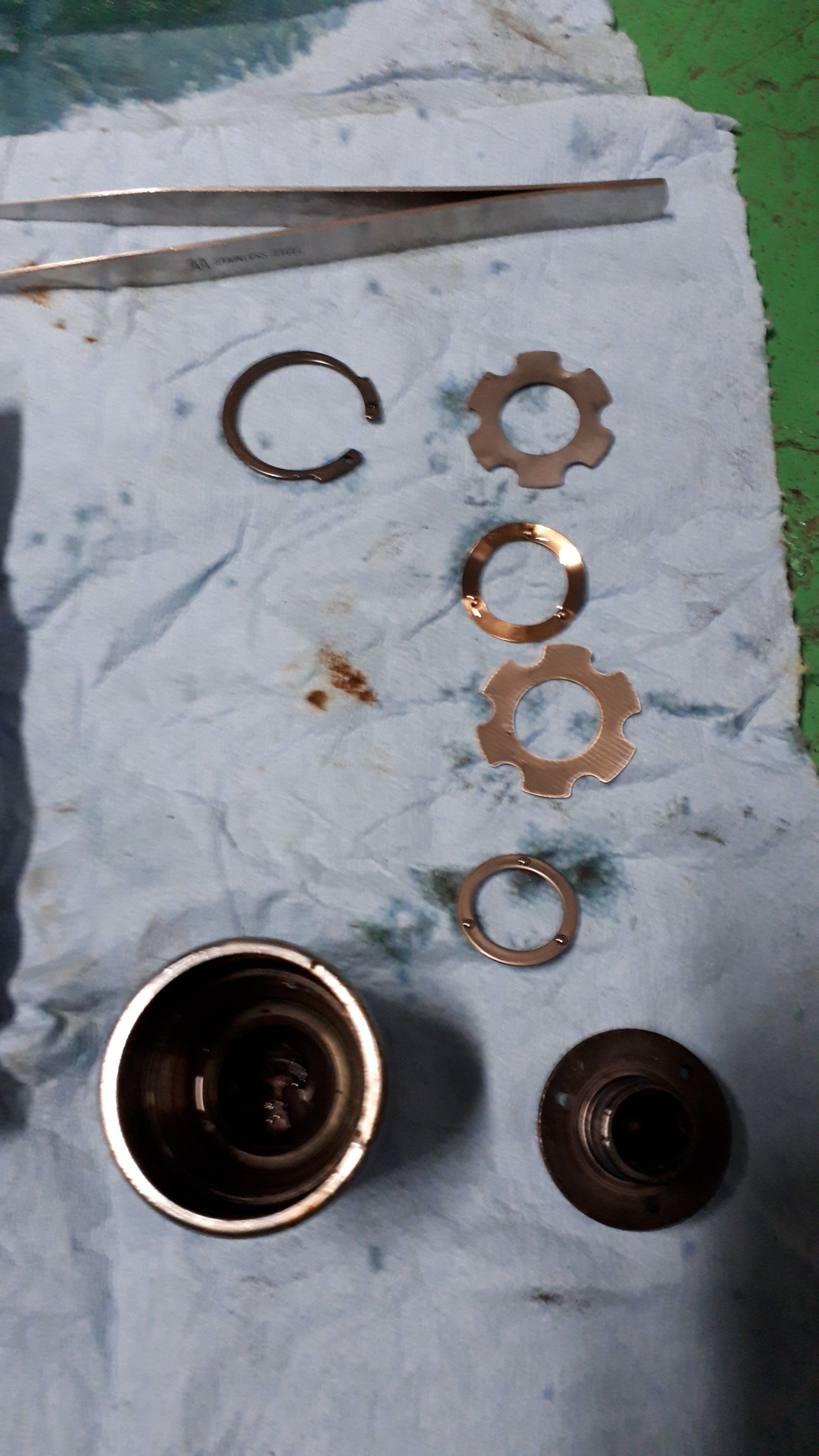

ピストンを取り出し裏側のCリング外します。





アジャスターナットまではずすとピストンのそこが見えます。

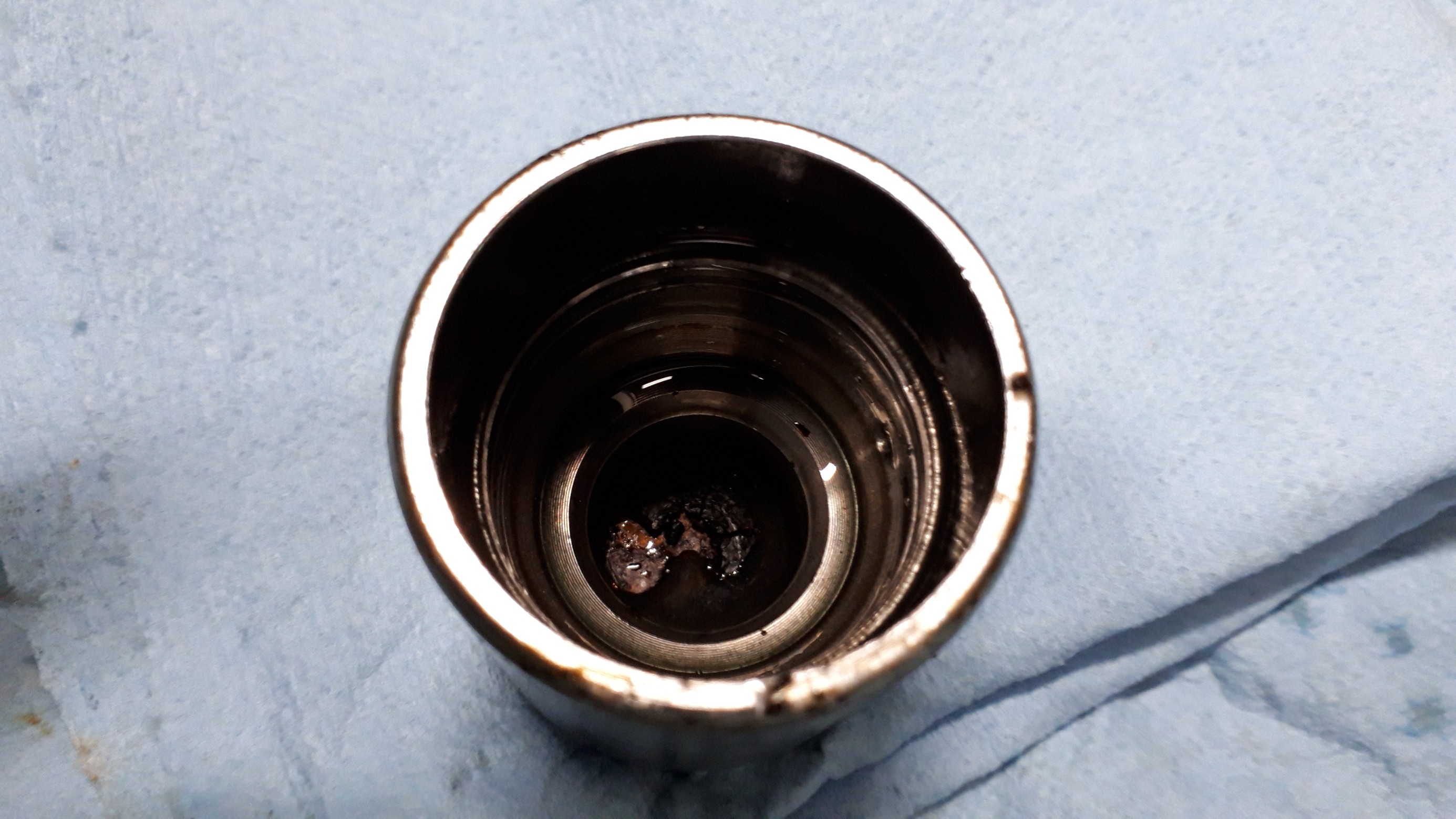

ヘドロみたいのがあるので取り除きました。

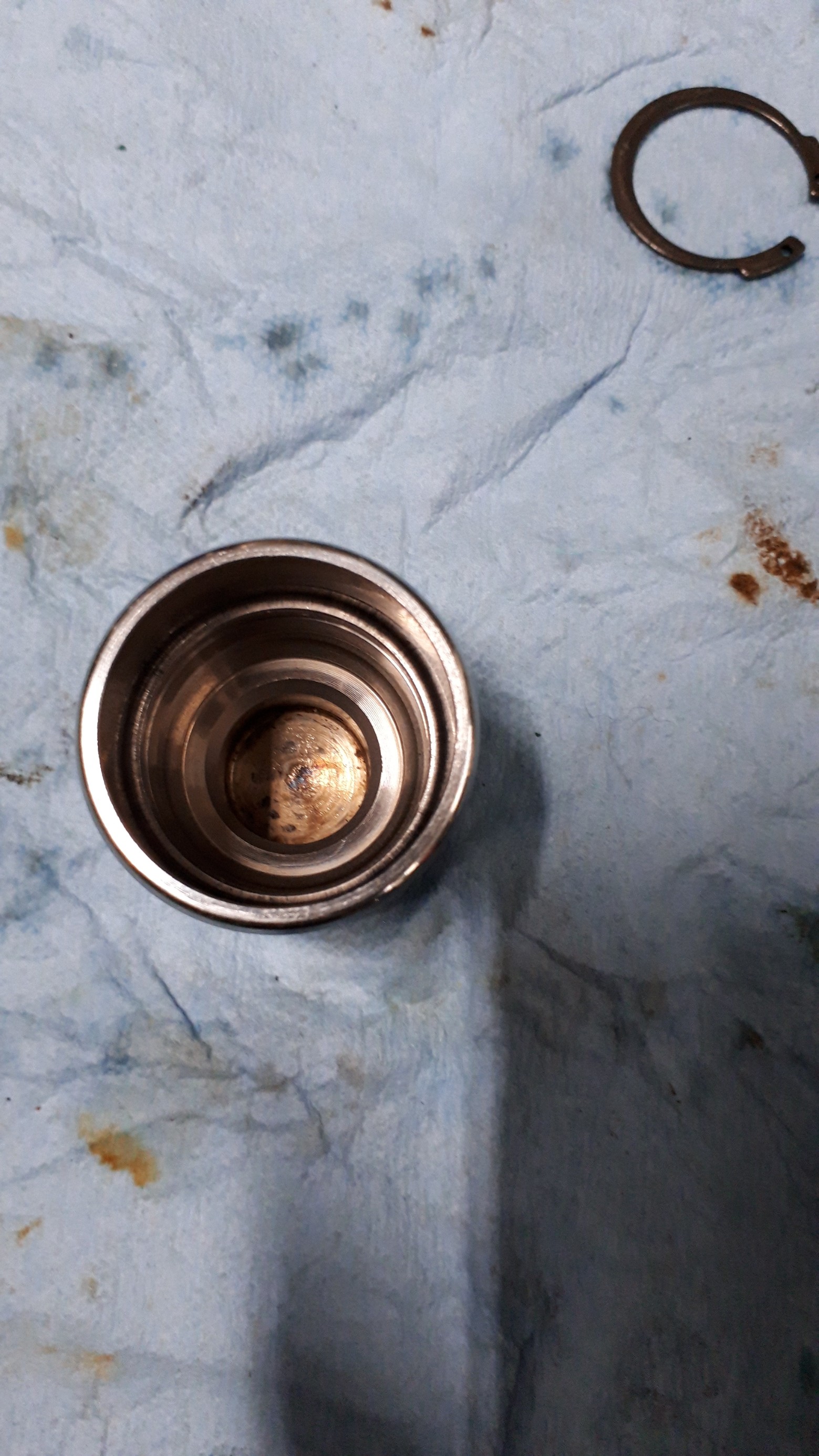

中をきれいにしてアジャスターナットのゴムのリングを替えて元に戻します。

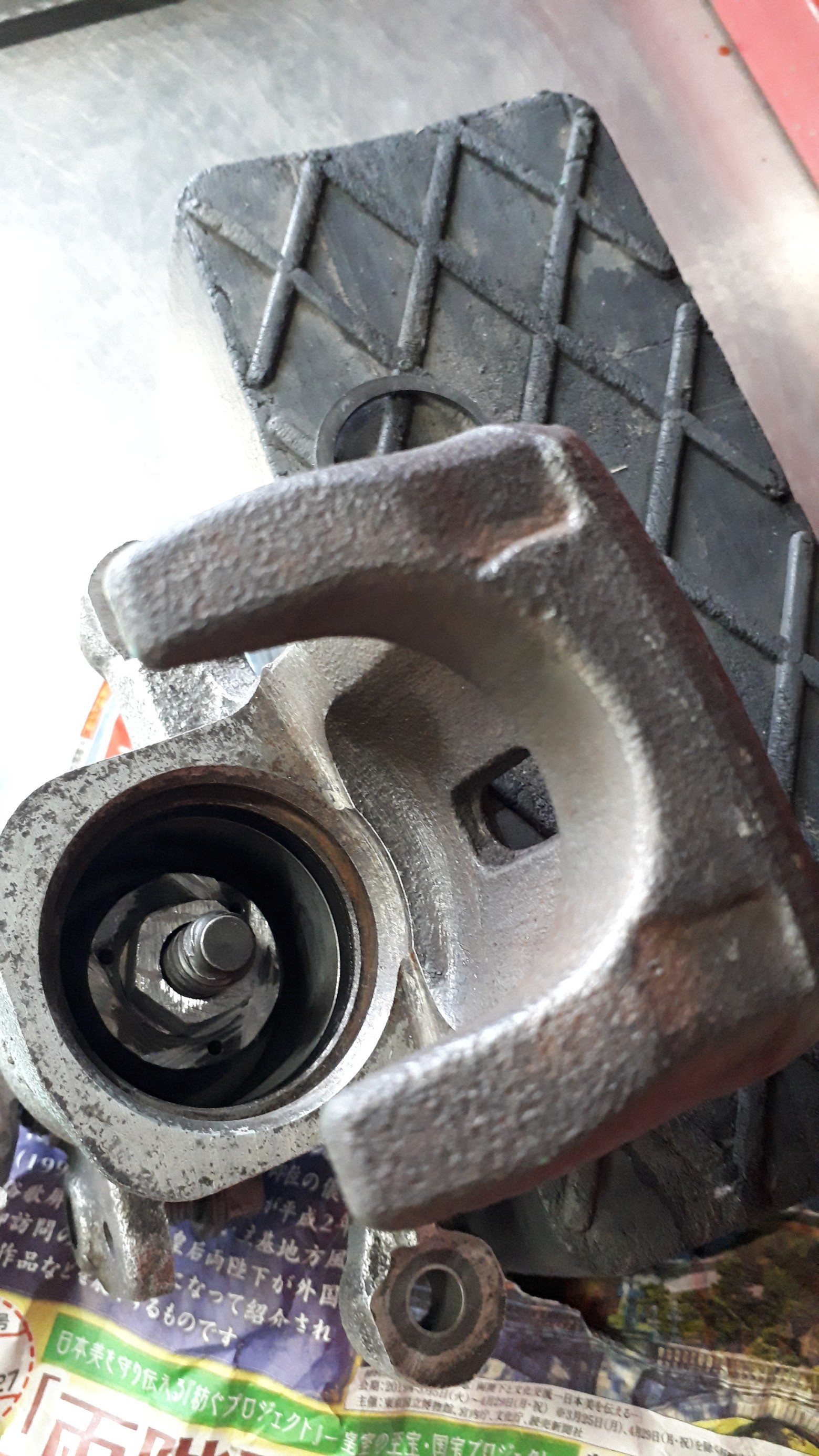

次にキャリパー側です。





構成部品が多いので大変です。



サイドブレーキ側までだと難易度MAXです。

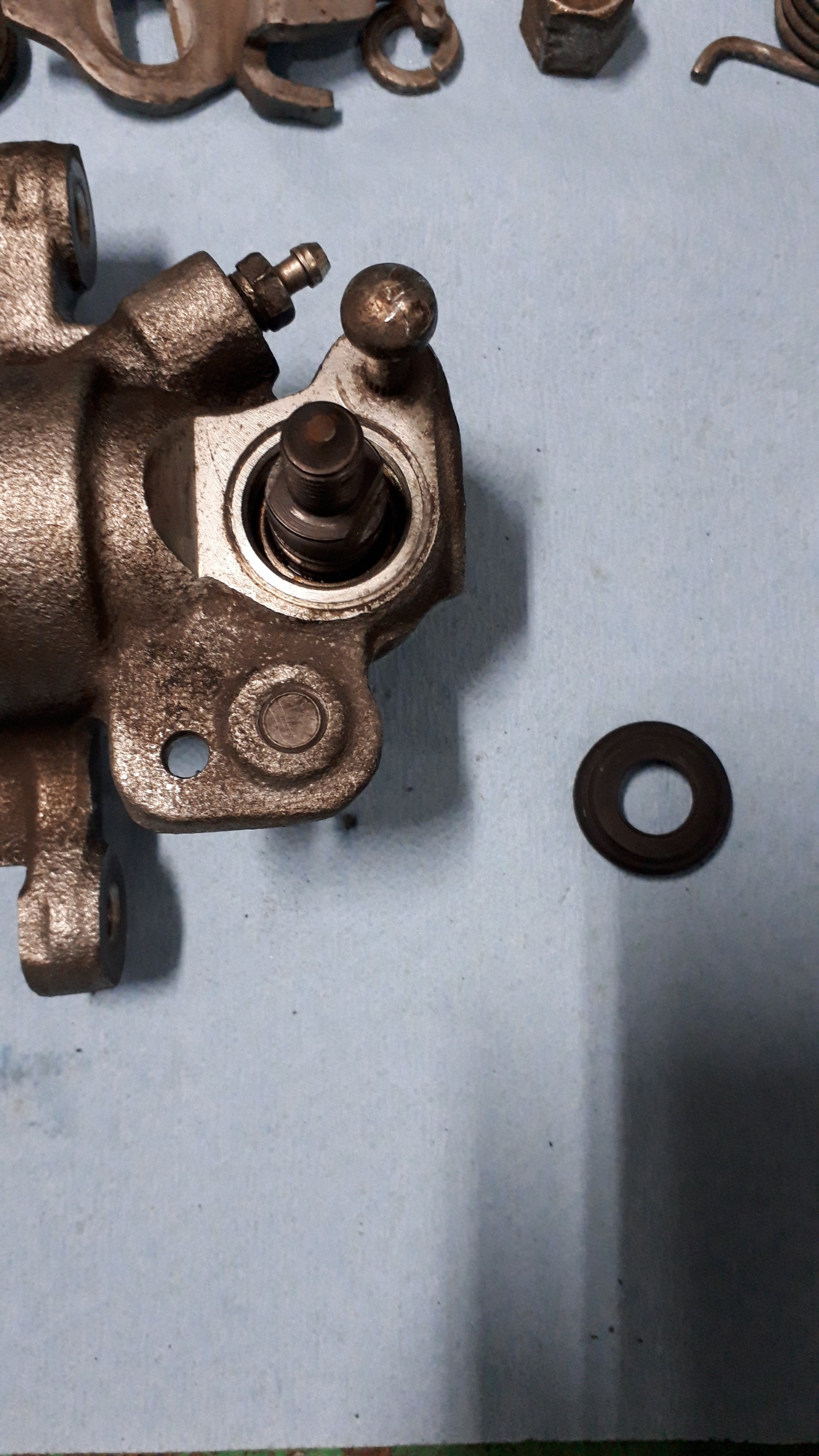

外せるところは外します。



サイドブレーキのカム部まではずすと折り返しです。



最大のヤマ場は

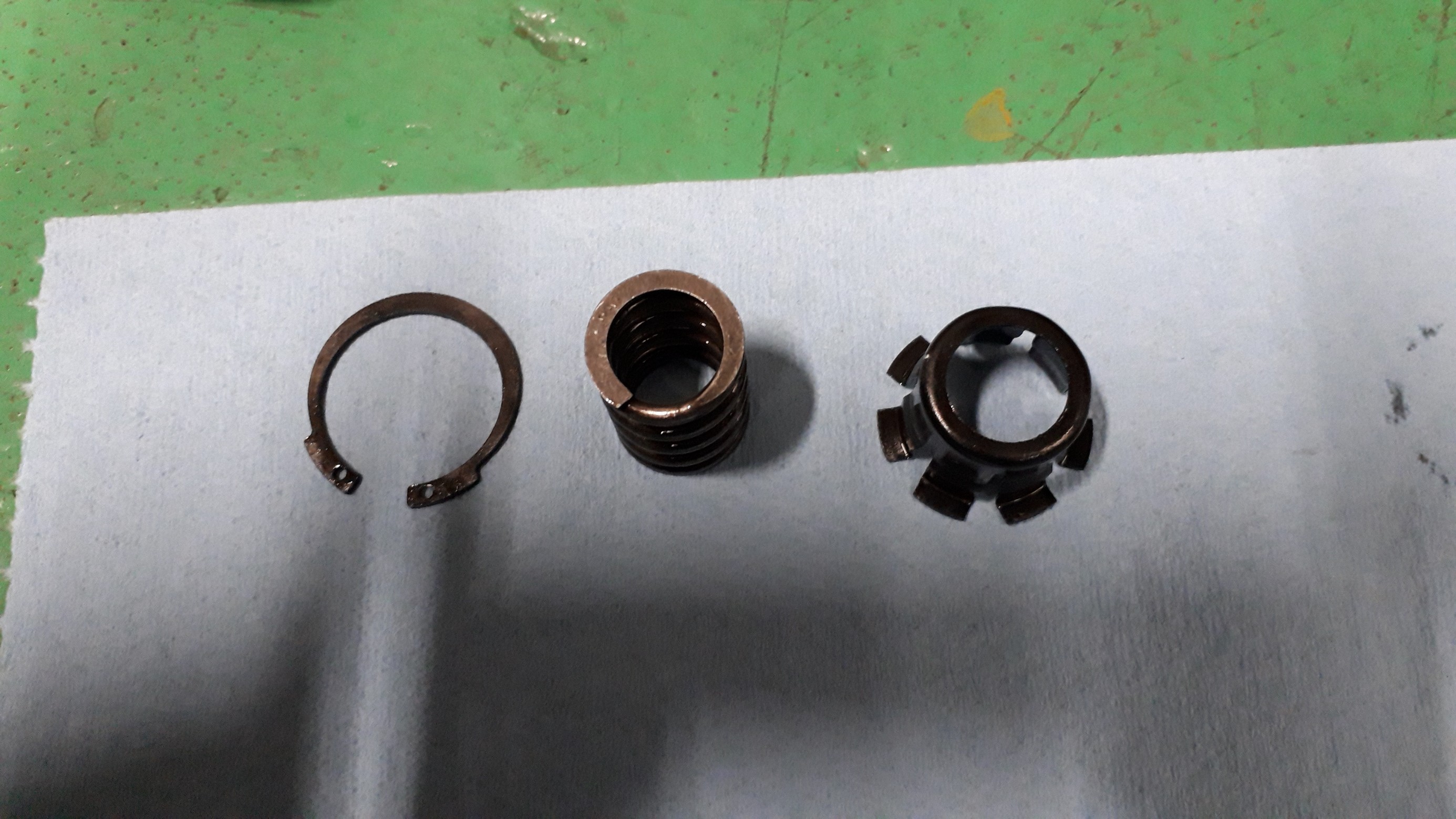

写真のCリングとスプリングの組み付けです。



かなりのくせ者です。

元木選手並みです。



まずバルブスプリングコンプレッサーを使ってみましたがCリングが押さえられず敗北しました。

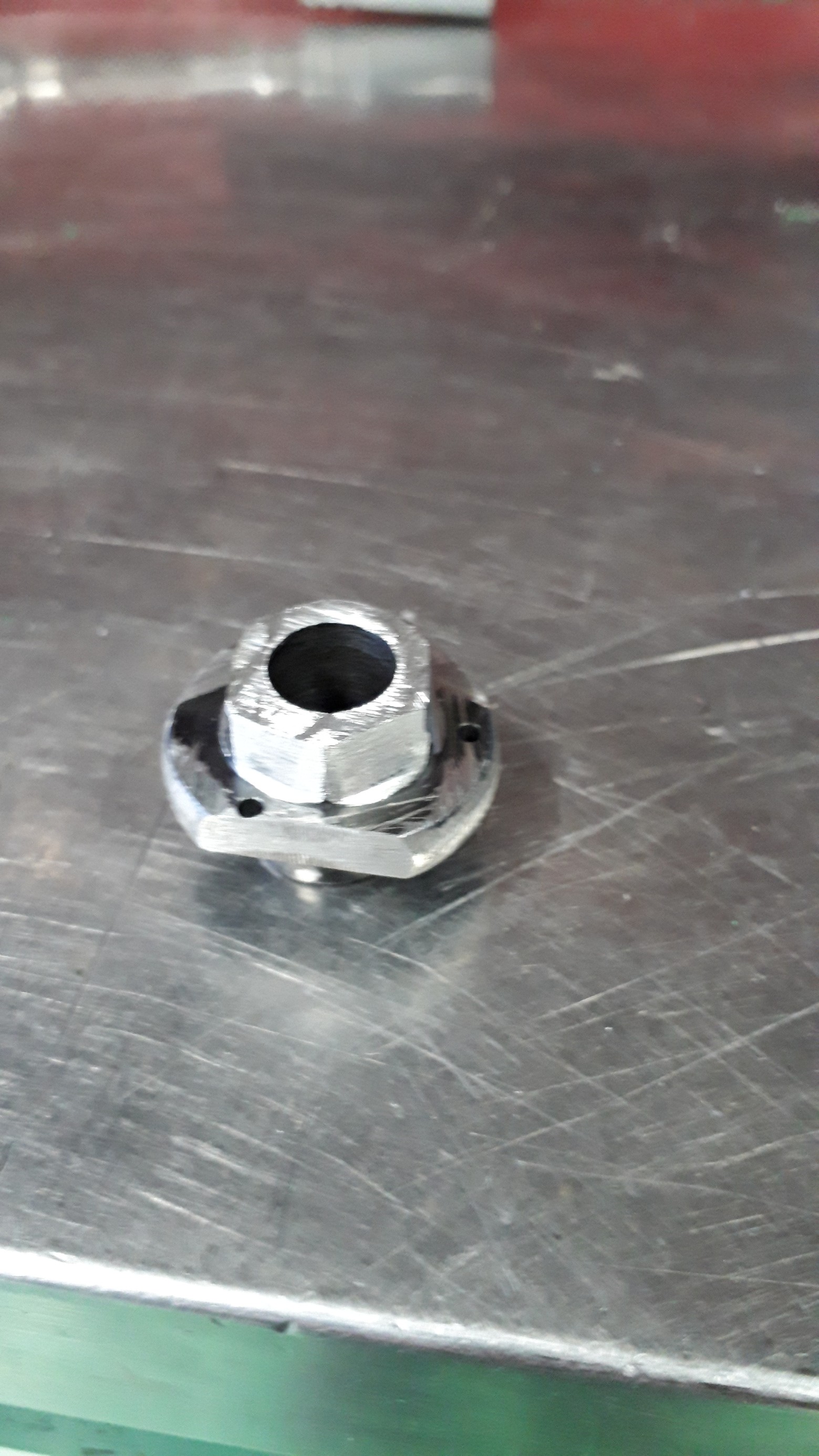

次にアジャスターナットを利用して即席SSTを作製しました。





何回か加工して何とかCリングがはまりました。





よかった。



Oリング交換し、ピストン組み込み終了です。
