S15 シルビアを復活させる❗その31



真夏の物置の中で熱中症になりかけて以来、物置での作業を控えています。

10月になったので物置での作業もやりやすくなったかと思いきや、

10月で30℃超えって聞いてないよー。



とりみだしました。





作業に戻ります。

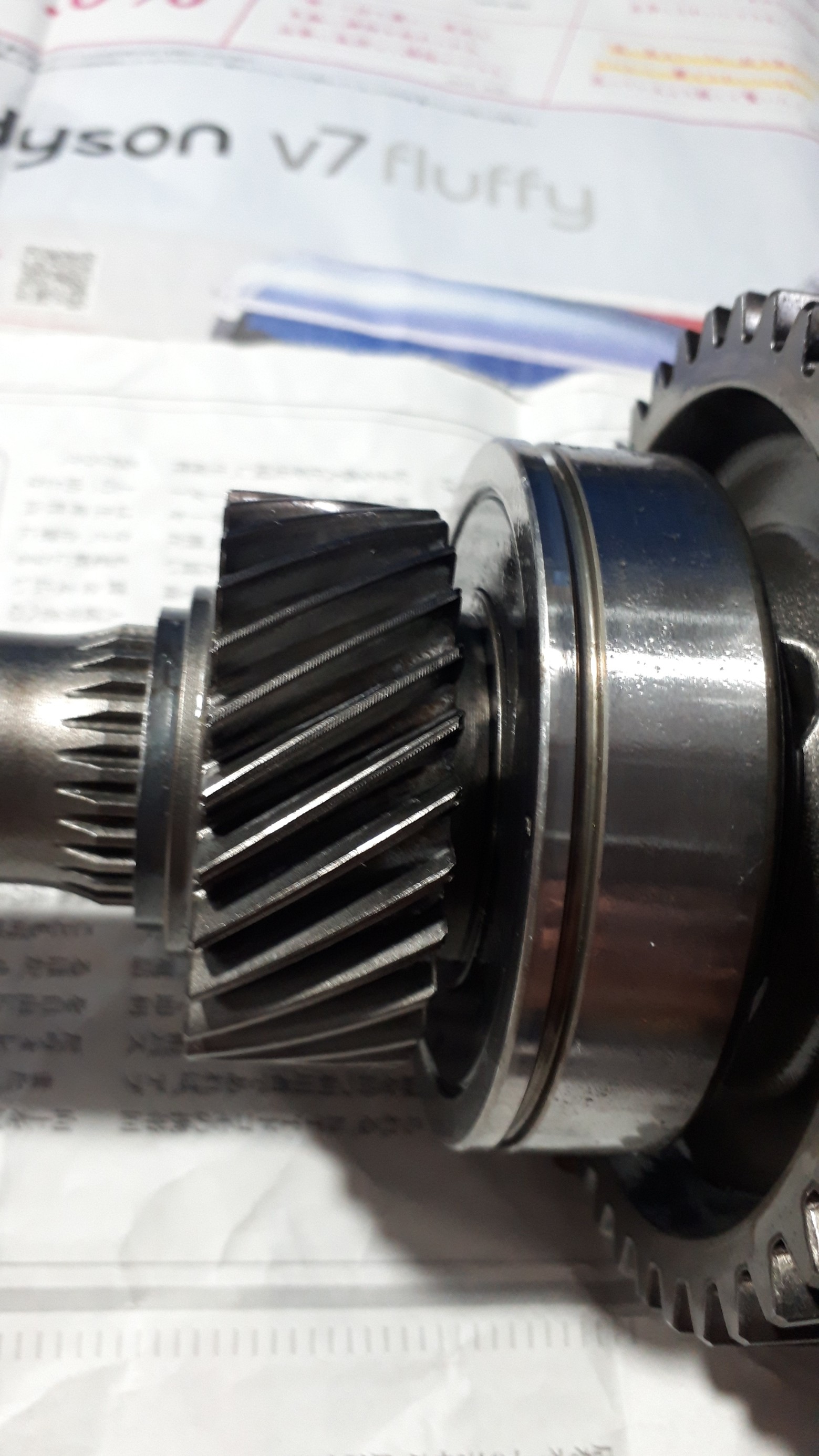

カウンターシャフトを組み込みました。





次にメインシャフトを組み込みます。

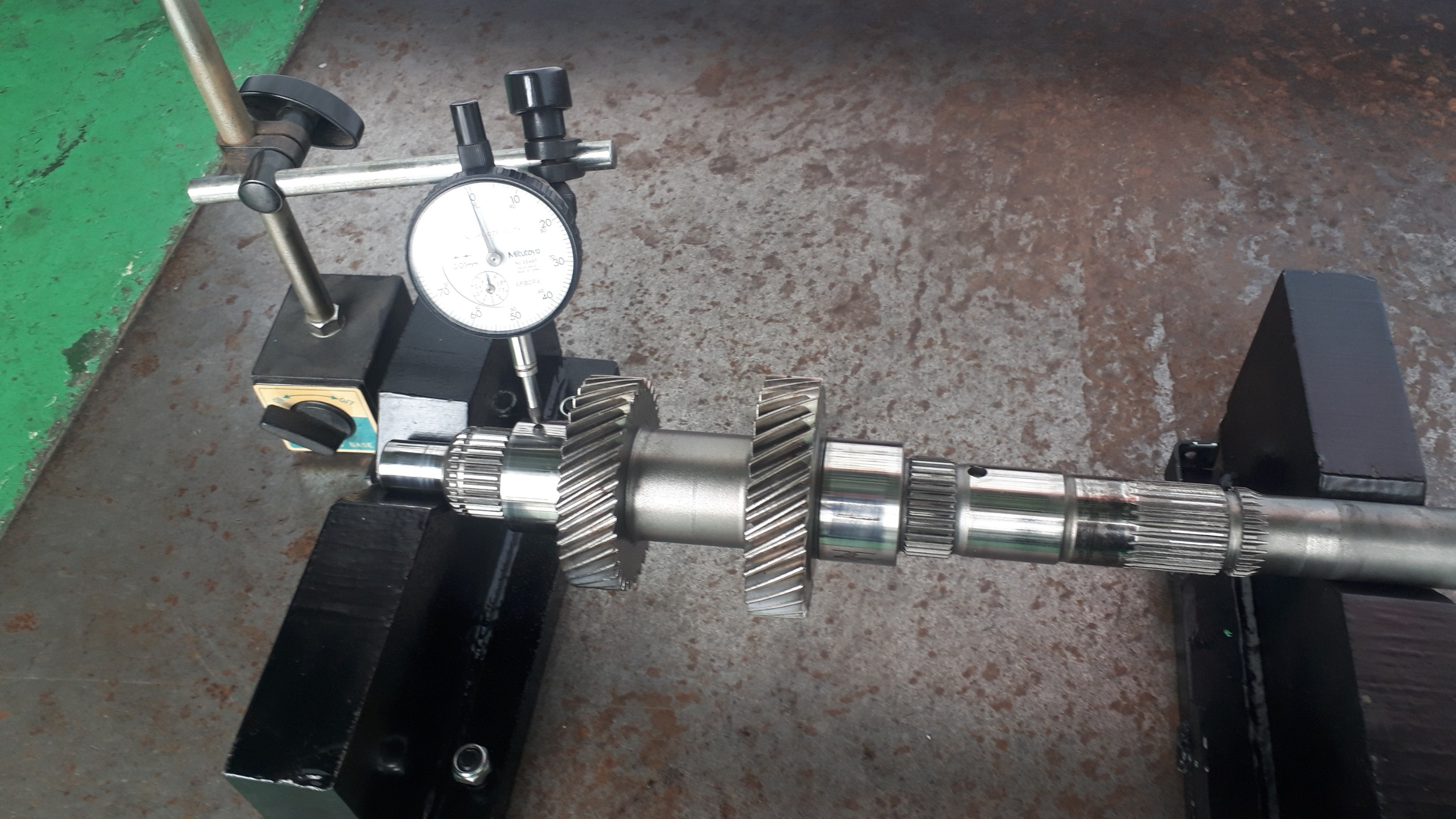

メインシャフトの振れ点検をします。



基準値内なので作業を進めます。

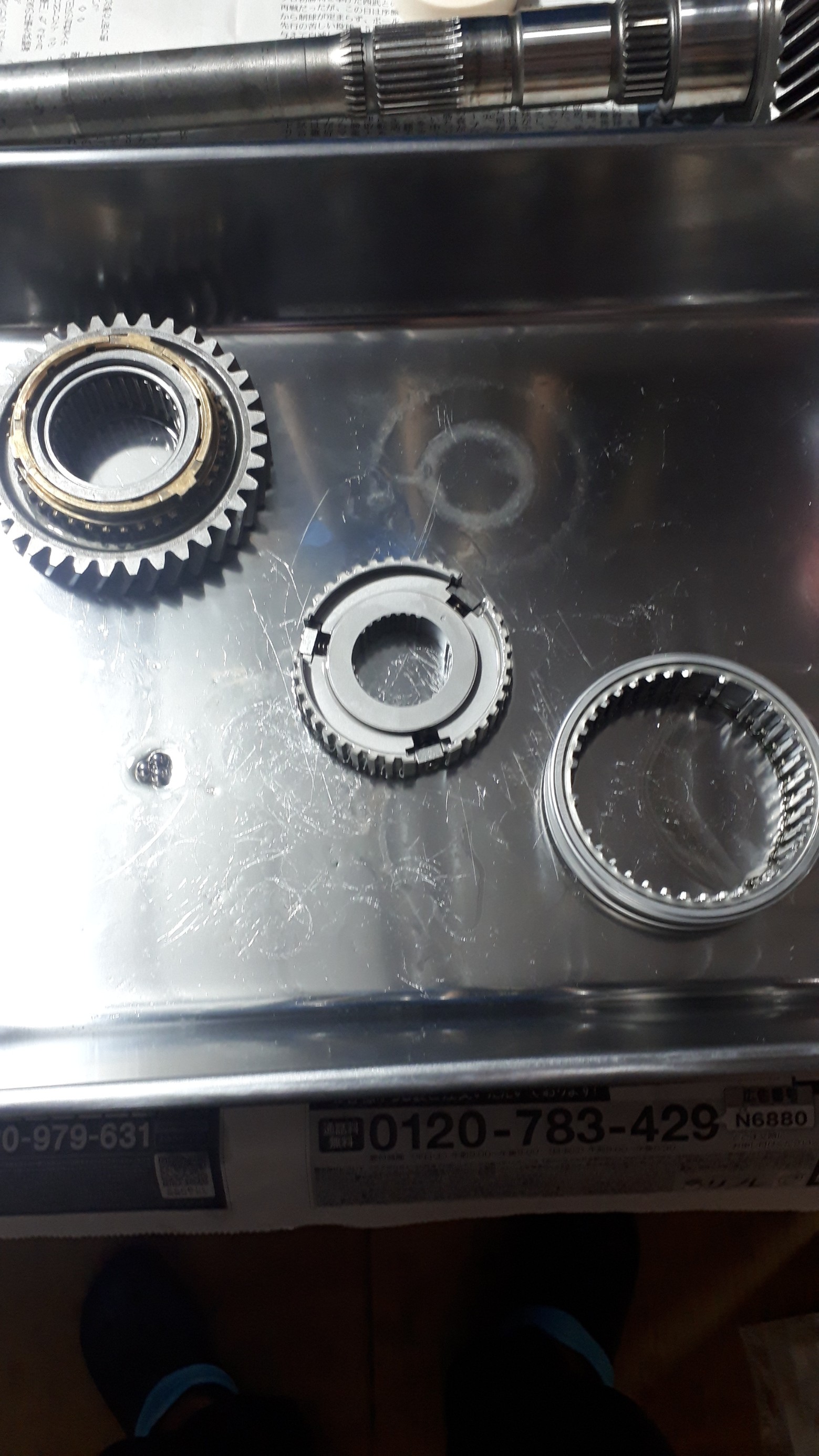

シンクロハブ、スリーブは、WPC加工してもらいました。

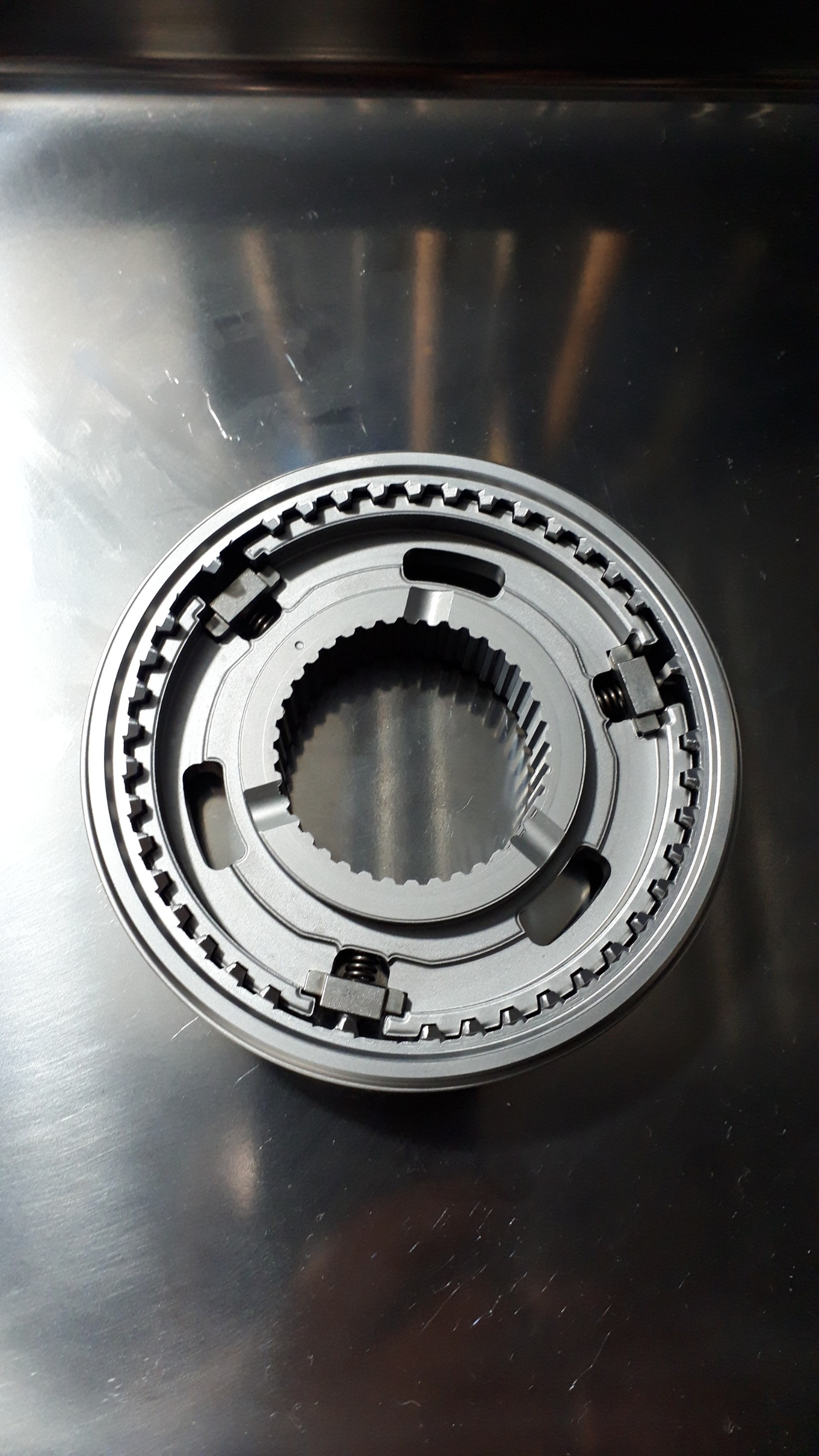

シンクロキー、スプリング、ボールを組み込みます。





シャフトに組み込みます。



プレスで圧入します。作業中手がオイルまみれなので写真は撮れてません。



メインシャフトの組み込みが終わりました。

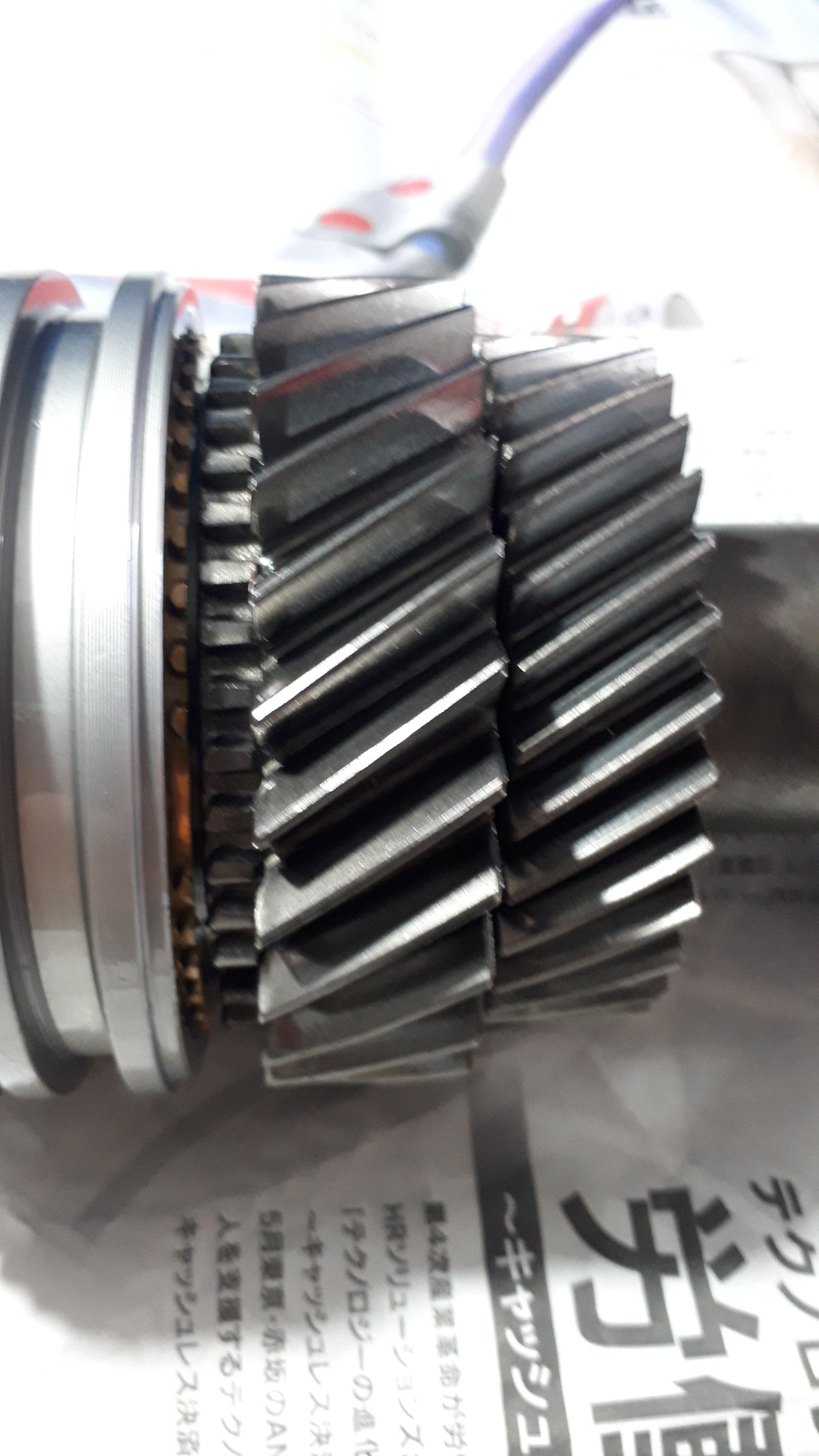

3速、4速はメインシャフト一体なのでまずは2速ギアを組みます。





次に1、2速シンクロハブ、スリーブを圧入し、

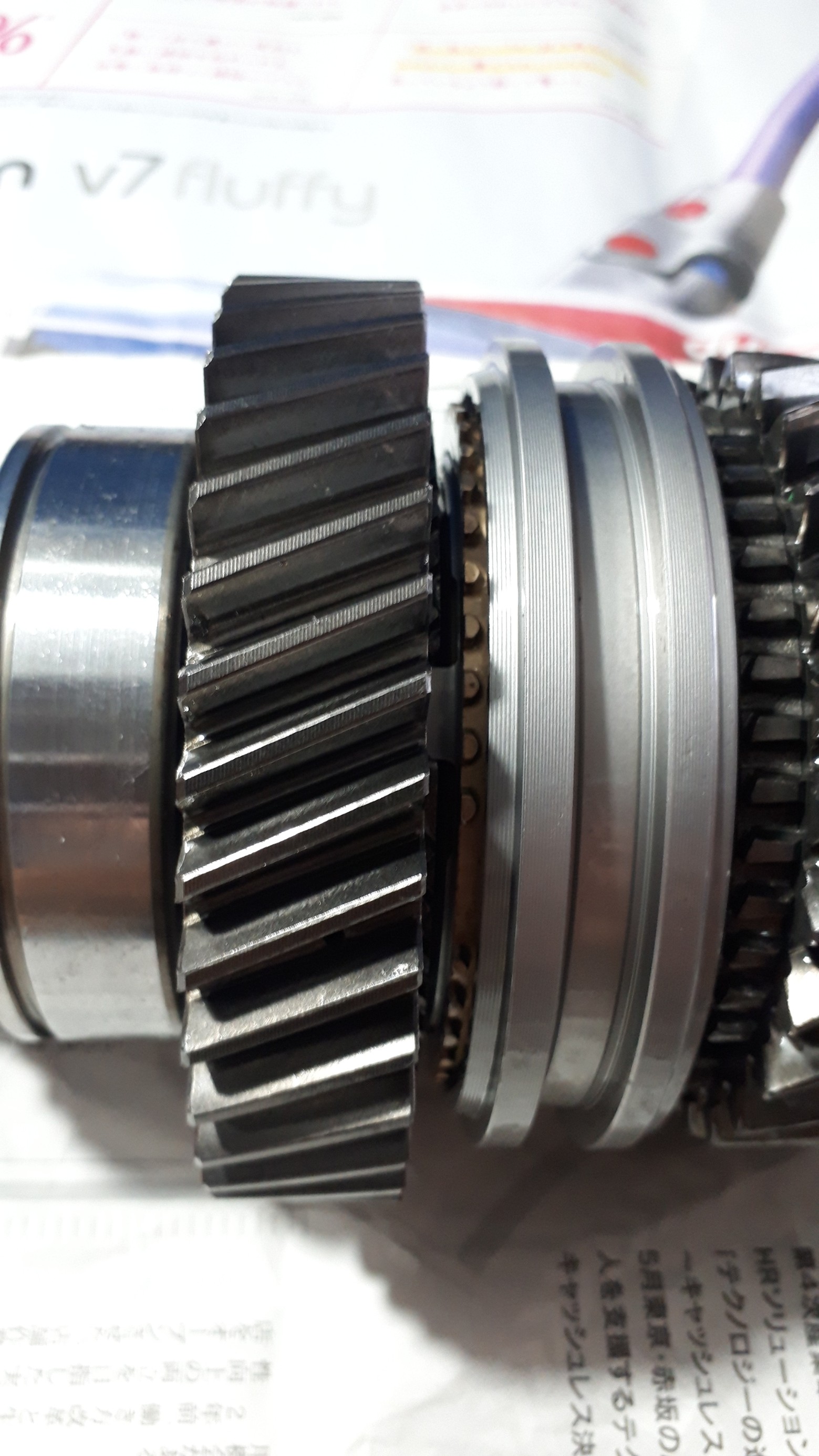

1速ギアとベアリングを圧入します。

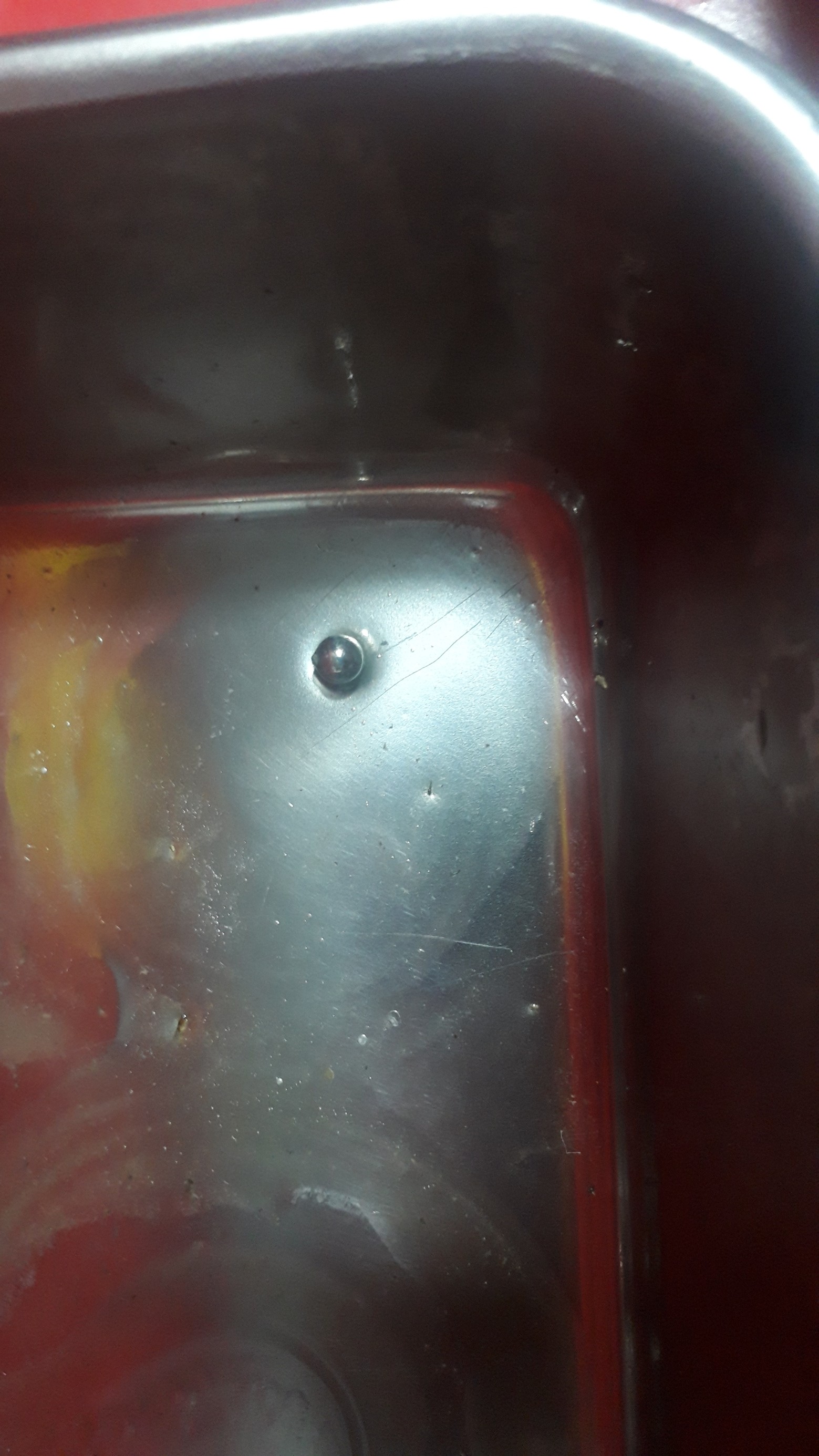

1速ギアの内側にはスチールボールが入ってます。

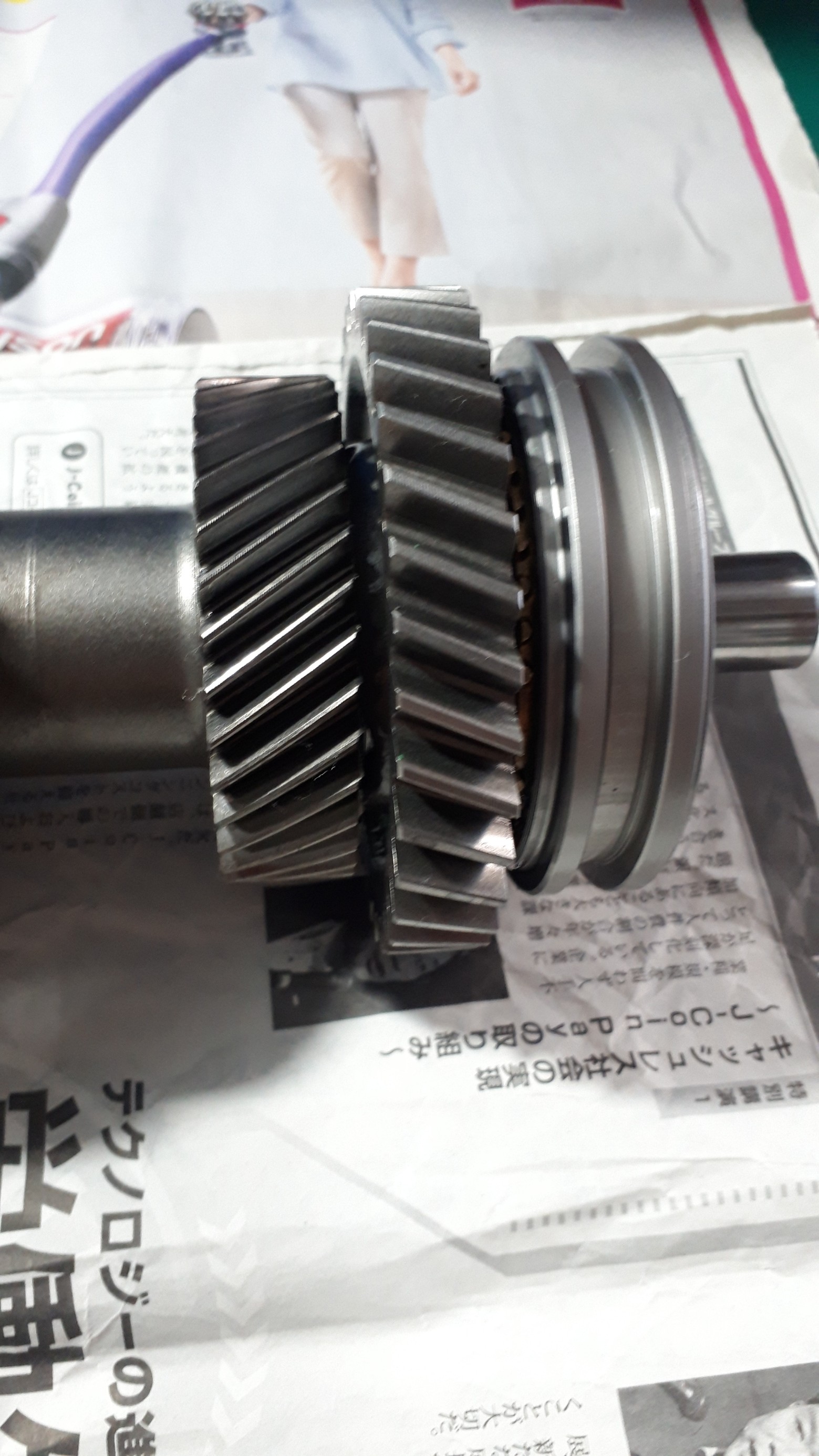

ベアリングの上に6速ギアを圧入します。

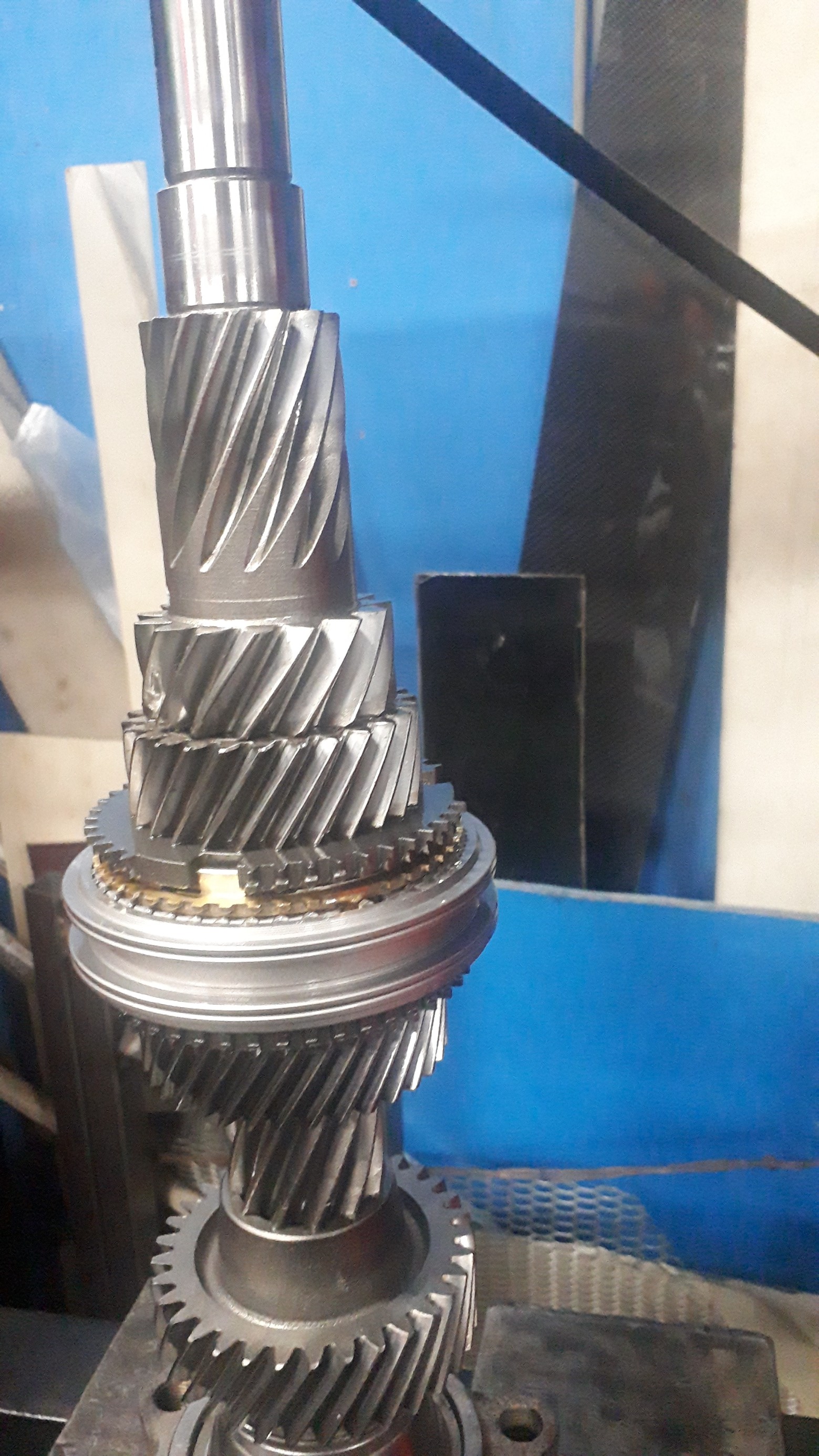

最後に4速ギアの下側にリバースギアを取り付け、リバースシンクロハブを圧入します。





あとは、インプットシャフトを組み込みます。
